工业级重载脚轮万向行走支撑结构

该重载脚轮结构主要面向车间重型工装转运、重型货架移位、大型设备工位调整等需要频繁短距离移动重载载体的工业场景，单轮额定承载覆盖500kg至2000kg区间，可适配不同地面工况的移动需求。从实际使用角度出发，这类脚轮的核心作用是在保证承载稳定性的前提下，降低重型载体移动时的推行阻力，同时通过万向转向结构实现小半径转向，适配车间狭窄通道内的移位操作，部分带刹车结构的款式还可在载体到位后实现位置锁止，避免作业过程中载体出现意外滑移。

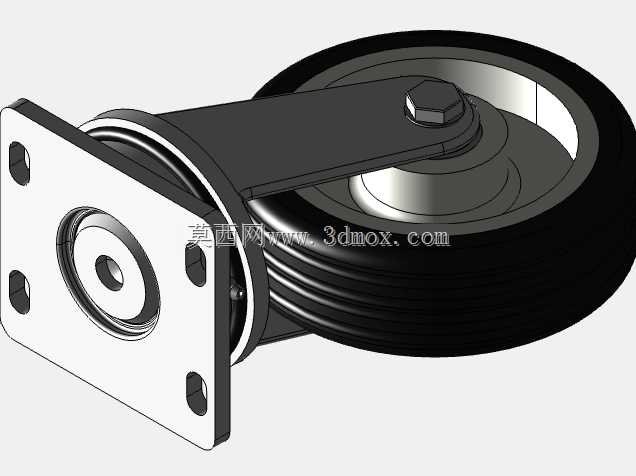

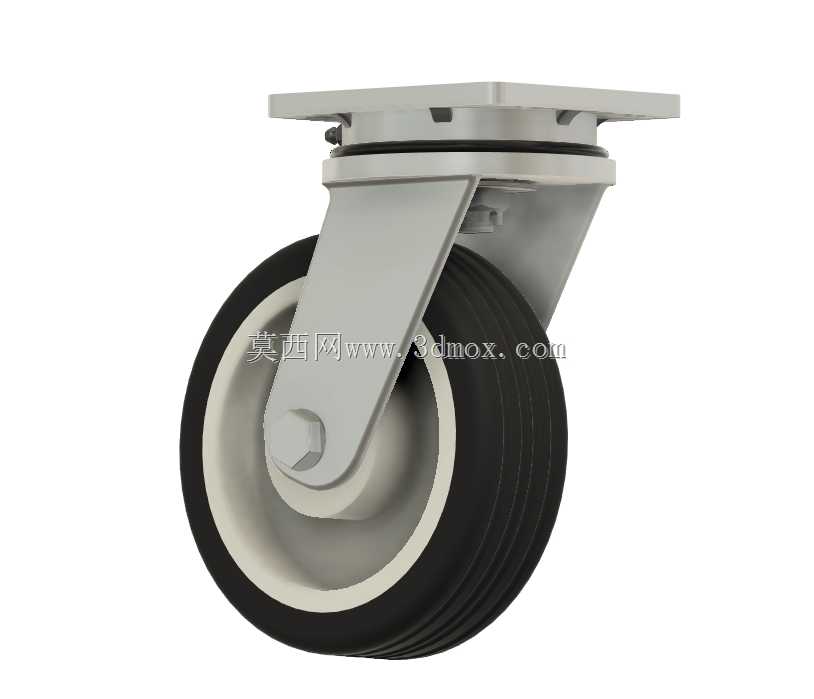

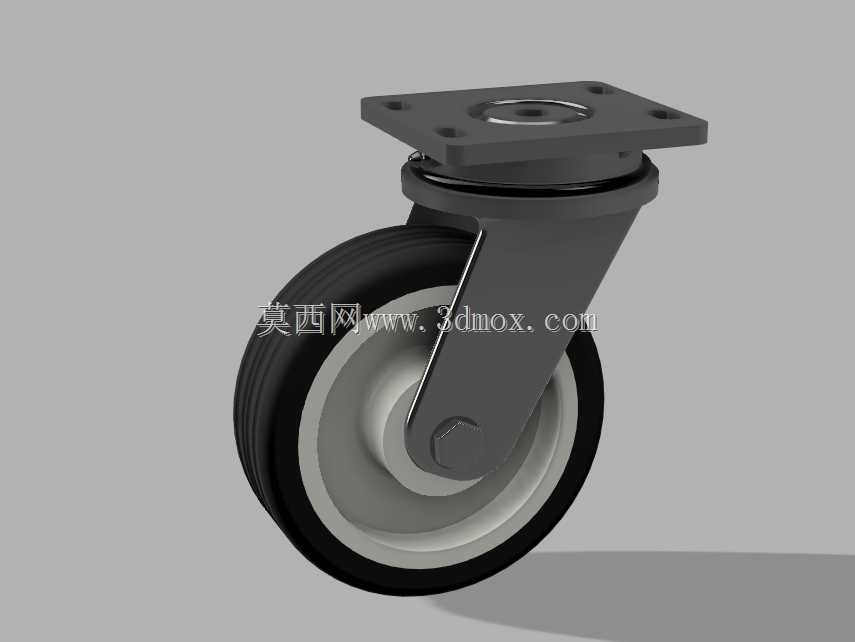

在功能特性设计上，轮体采用高弹性耐磨聚氨酯材质包覆铸铁轮芯，既保留了金属轮芯的高承载刚性，又通过聚氨酯外层降低了滚动时的噪音，同时减少对环氧地坪、水泥地面的划伤，轮面接触宽度根据承载等级做了差异化设计，高承载款轮面宽度达到50mm，通过增大接地面积降低单位面积地面压强，避免软质地面出现轮痕压陷。转向支架采用6mm厚Q235钢板冲压焊接成型，转向回转部位配置双排推力球轴承，承载时转向阻力更小，即使在满载状态下也能轻松完成转向操作，支架连接部位做了加厚翻边处理，避免长期重载受力后出现支架变形、焊缝开裂的问题。安装板采用标准方形安装孔位设计，孔距适配多数工业设备、货架的底部安装基准，不需要额外做安装位改造即可直接替换原有脚轮。

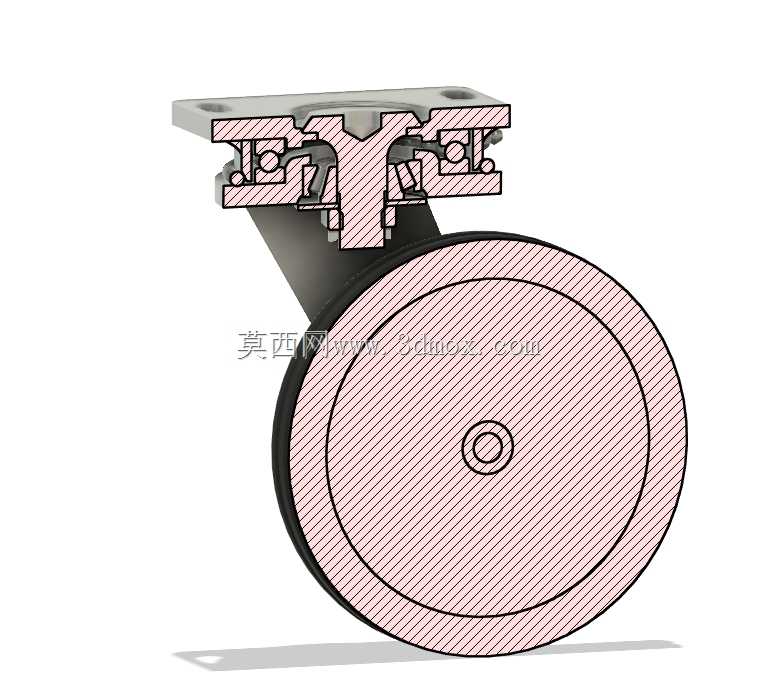

设计过程中优先考虑了受力传递路径的合理性，载荷从安装板传入后，直接通过中心主轴传递到推力轴承，再分散到两侧支架板最终传递到轮轴与轮体，整个传力路径没有多余的受力薄弱点，轮轴采用40Cr调质处理，表面做发黑防锈处理，轴端配置防松螺母与开口销双重锁止，避免长期震动工况下螺母松脱导致轮体脱落。轮体内部配置两个深沟球轴承，轴承两侧带橡胶密封圈，可阻挡车间内的粉尘、铁屑进入轴承滚道，延长轴承维护周期，正常工况下轴承加注一次润滑脂可满足一年以上的使用需求。

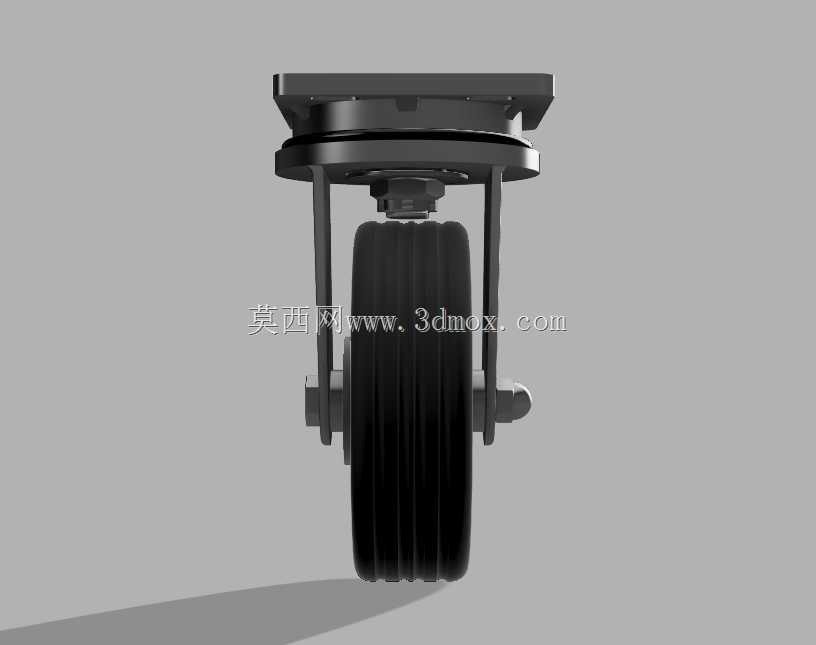

外形尺寸方面，以1吨承载规格为例，轮体直径为125mm，总安装高度为160mm，安装板尺寸为114mm×100mm，安装孔距为84mm×72mm，安装孔直径为11mm，可适配M10规格的安装螺栓，转向半径为105mm，在设备底部安装时需要预留至少110mm的回转空间，避免转向时轮体与设备底部的加强筋、管线支架发生干涉。轮体与支架之间预留了3mm的侧向间隙，即使轮面沾附少量铁屑、焊渣等杂物，也不会出现轮体卡滞无法转动的问题。刹车结构采用踏板式双刹设计，踩下刹车踏板后可同时锁止轮体转动与支架转向，锁止后刹车块与轮面的接触压力通过杠杆结构放大，即使在3度以内的斜坡上也能保证载体制动后不出现滑移，刹车踏板表面做了防滑滚花处理，操作人员穿戴劳保鞋也能轻松踩下操作。

针对不同的使用场景，该结构还可做适配性调整，比如在有油污的车间环境下，可将聚氨酯轮体更换为尼龙轮体，提升耐油污腐蚀能力；在需要静音的无尘车间场景，可更换为静音橡胶轮体，进一步降低滚动噪音；在经常需要跨越车间门槛、地面接缝的场景，可选用更大直径的轮体，提升越障能力，减少推行时的颠簸冲击。整个结构没有复杂的异形零件，所有冲压件、机加工件都可采用常规工艺加工，后期维护时仅需要更换磨损的轮体或者轴承即可，不需要整体更换脚轮，降低了长期使用的维护成本。安装时需要注意保证四个脚轮的安装面处于同一水平面上，避免单个脚轮受力过载导致提前损坏，安装螺栓需要加装弹簧垫圈，防止设备运行震动导致螺栓松动。
