手摇曲柄传动百叶窗结构三维设计

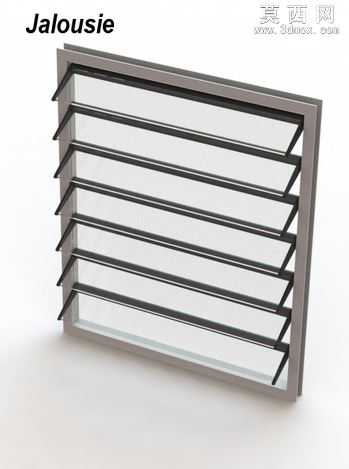

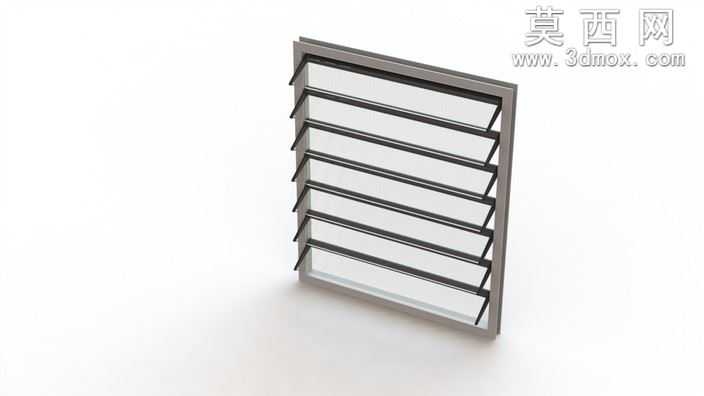

本作品为手摇驱动式百叶窗三维建模设计，整体采用SolidWorks完成全参数化建模，通过真实渲染还原成品的金属质感与通透视觉效果。建模过程中首先搭建外框基准体系，采用等比例矩形金属外框作为承载主体，框体边缘做微小圆角处理，还原实际型材的钝化工艺特征，避免尖锐棱角带来的视觉生硬感。核心的百叶叶片部分采用等距排布逻辑，每片叶片为窄长条形薄板结构，叶片两端通过连接销轴与框体预留的装配孔位形成转动副，建模时严格控制每片叶片的转动角度一致性，保证启闭过程中所有叶片同步偏转，无卡滞、错位的结构问题。传动部分重点还原手摇曲柄与齿轮传动的联动逻辑，在框体侧边预留传动机构安装腔，将手摇曲柄的输入转动通过齿轮组传递至连杆结构，连杆与每片百叶的连接端做铰接约束，通过连杆的平动带动所有叶片同步绕自身销轴转动，实现百叶窗的开合角度调节。材质设置上，外框与传动构件采用哑光银灰色金属材质，模拟铝合金型材的表面喷砂氧化效果，叶片部分采用半透明磨砂玻璃材质，兼顾透光性与隐私遮挡的功能属性，渲染时添加柔和的环境漫反射光，突出金属框的硬朗轮廓与玻璃叶片的通透质感。设计过程中针对现有百叶窗传动结构易卡顿的问题做了优化，调整了连杆与叶片铰接点的位置，让转动过程的力传导更顺畅，虽然齿轮部分的齿形细节未做极致精细化处理，但整体传动逻辑清晰，结构装配关系完整，可直接用于建筑门窗方案展示、室内装饰效果演示，也可作为五金传动结构教学的参考案例，完整还原了手动百叶窗从外部造型到内部传动的全部结构特征，各零部件之间无干涉，装配逻辑符合实际门窗产品的生产装配要求。
