仿生多足行走机械连杆机构设计

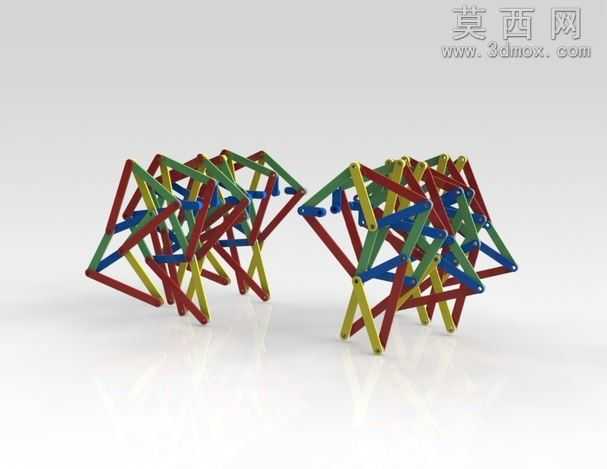

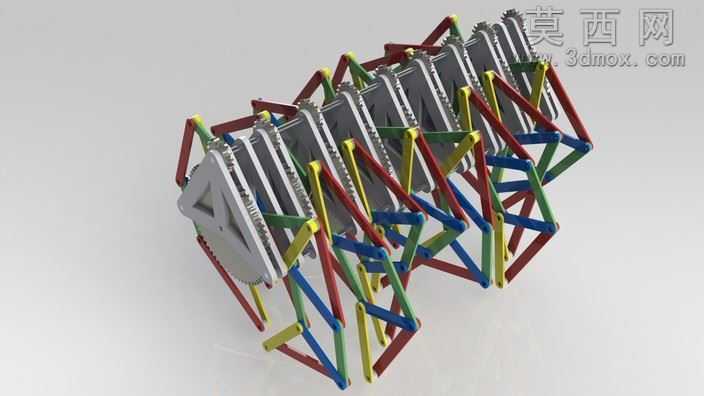

本作品为仿生多足行走机械结构的三维建模设计，整体依托经典的斯特兰德仿生行走原理搭建，采用SolidWorks完成全参数化建模，从核心传动单元到每一组行走支腿都完成了独立的零件建模与虚拟装配，可直接用于运动仿真验证与结构优化。建模过程中严格遵循机械装配的公差配合逻辑，核心传动部分采用同轴齿轮组作为动力输入单元，齿轮参数经过模数、齿数的匹配计算，保证动力传递过程中传动比稳定，无运动干涉问题。每一组行走支腿都采用多段彩色连杆区分不同的运动构件，红、绿、蓝、黄四色杆件分别对应支腿的不同受力段，在装配阶段通过同轴心、重合等标准配合约束，精准还原了仿生腿的运动轨迹，当核心齿轮组转动时，多组支腿可按照预设的相位差依次摆动，模拟生物行走时的抬腿、前移、落地、支撑动作，实现整体结构的平稳向前移动。材质设置阶段，针对不同构件的功能属性匹配了对应的材质参数：齿轮部分采用哑光金属材质，模拟铝合金机加工零件的细腻磨砂质感，还原金属零件的低反光、高硬度视觉效果；彩色连杆部分采用硬质工程塑料材质，添加了轻微的漫反射效果与细微的表面颗粒感，区分不同功能杆件的同时，也还原了3D打印构件或注塑零件的真实视觉表现。渲染阶段采用柔和的影棚布光方案，主光源从侧上方45度角照射，搭配辅助补光弱化结构阴影，清晰展现每一组连杆的连接关系与齿轮的啮合细节，背景采用浅灰色纯色背景，突出机械结构本身的线条感与机械美感。设计思路上，该作品聚焦于仿生行走机构的运动逻辑验证，通过多组连杆的铰接配合，将单一的旋转输入转化为多足交替的行走输出，无需复杂的电控系统即可实现流畅的行走动作，整体结构紧凑，传动路径清晰，既可以作为机械原理教学的演示模型，也可经过尺寸优化后作为小型仿生行走机器人的机械本体，为后续的动力选型、外壳设计、功能拓展提供了精准的三维结构基础。建模过程中对每一个铰接点的转动间隙都做了预留设计，避免实际制作时出现卡滞问题，所有杆件的长度比例都经过反复的运动仿真调整，保证行走过程中整体重心平稳，无明显的上下起伏，行走轨迹顺滑自然。
