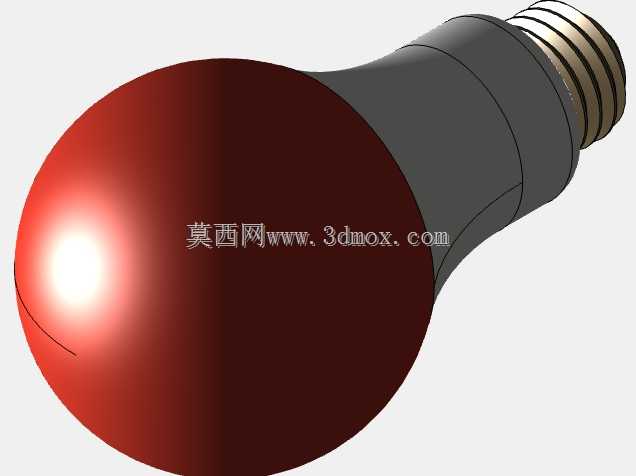

红色透光螺口灯泡结构设计

日常做结构设计时，常碰到需要做警示类照明部件的场景，这类带红色透光罩的螺口灯泡，多数用在设备状态指示、低压警示回路、小型信号提示工位上，和普通照明灯泡的设计逻辑有明显区别。首先从安装边界来看，这类灯泡采用标准螺口灯头结构，适配常规E系列螺口灯座，安装时不需要额外定制连接件，直接旋入对应规格灯座即可完成固定，安装预留的轴向空间不需要太大，径向尺寸和同功率普通照明灯泡保持一致，能直接替换原有同规格灯泡，不用改动原有设备的灯位开孔尺寸，这点在设备改造场景里实用性很强，不用重新加工安装面板，能减少现场改造成本。

设计的时候最先考虑的是透光部分的结构，红色泡壳不是简单做个球形壳体就完事，首先要保证壁厚均匀，不然注塑或者吹塑成型的时候会出现壁厚差，导致透光不均匀，局部出现亮斑或者暗区，起不到均匀的警示提示作用。泡壳和下方灯座的连接位置做了阶梯止口结构，装配的时候涂胶或者旋压固定都能保证连接强度，不会因为设备运行的振动出现松脱，毕竟很多工业场景里设备本身有持续振动，连接结构的抗振性是必须考虑的点。

灯头部分采用标准的螺纹结构，螺纹的牙型和螺距都符合通用螺口灯头的规范，保证和市面常规灯座的互换性，灯头尾部的接触点做了凸起结构，保证和灯座底部触点的可靠接触，不会因为接触不良出现频闪或者断路的情况。中间的绝缘部分采用台阶式结构，既隔开了螺纹部分和尾部触点的电气间隙，也能在旋入灯座的时候起到限位作用，避免旋入过深压坏泡壳和灯头的连接部位。

从功能特性来说，红色泡壳的作用是过滤光线，只让红色波段的光线透过，在工业场景里红色本身就是警示、故障、停止的标识色，相比普通透明灯泡加红色灯罩的方案，直接采用红色泡壳的结构减少了额外的灯罩配件，整体结构更紧凑，在空间狭小的设备内部也能安装。泡壳内部预留了光源的安装空间，不管是装白炽灯灯丝还是小型LED光源都有足够的容纳位置，泡壳的内部弧度做了优化，能让内部光源的光线经过泡壳内壁的漫反射之后更均匀地向外发散，不会出现局部光线过强刺眼的情况，适合近距离的状态提示使用，不会因为光线太亮影响操作人员观察其他设备参数。

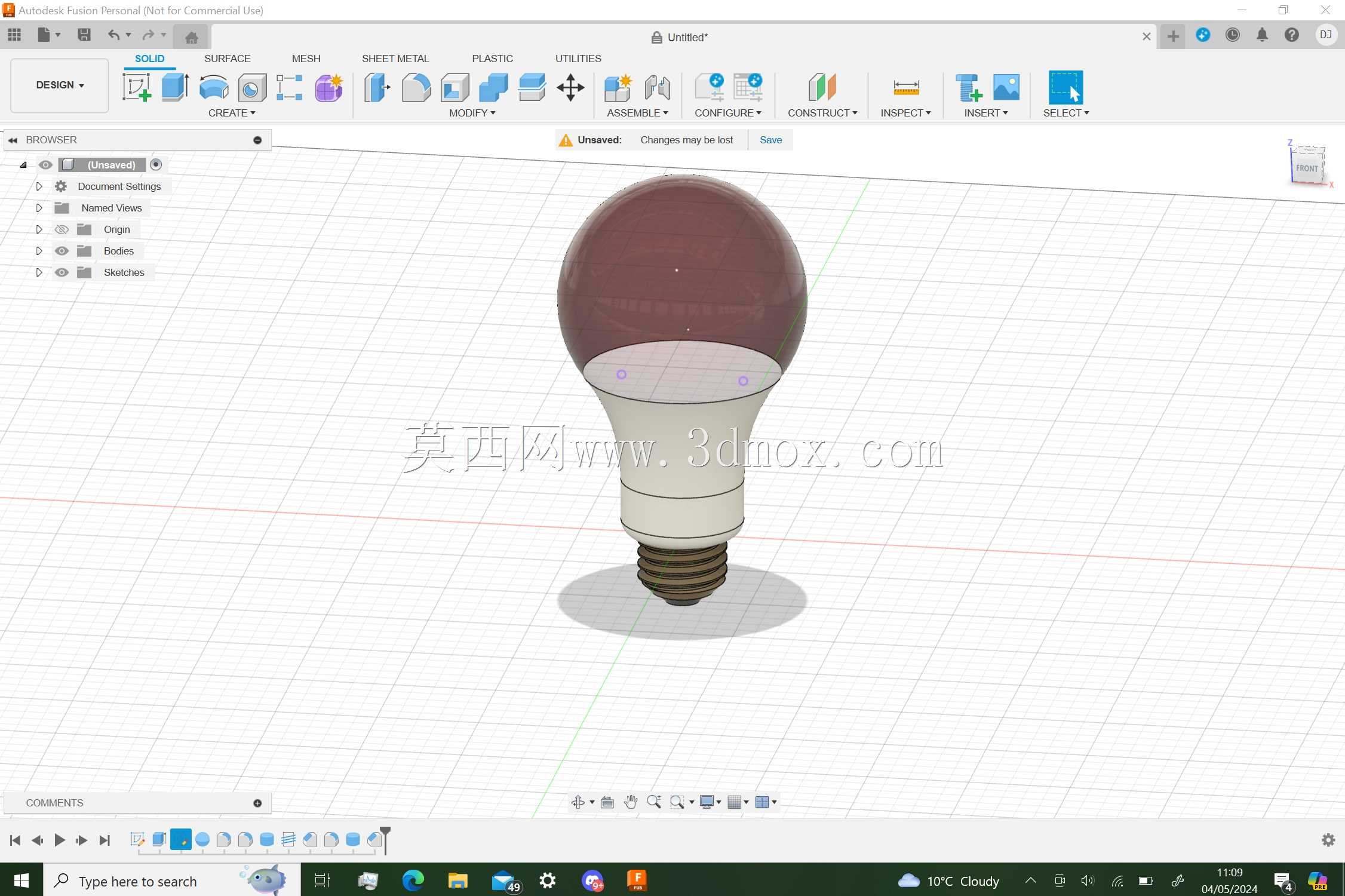

实际建模的时候，先从灯头的螺纹部分开始画，先确定螺纹的公称直径和螺距，按照标准牙型扫掠出螺纹结构，然后做灯头的金属壳体部分，预留好和绝缘件的配合槽，绝缘件部分要考虑和泡壳连接的定位台阶，保证装配之后整体同轴度，不然灯泡装到灯座上会出现歪斜的情况。泡壳部分先做旋转曲面，然后加厚成均匀壁厚的壳体，注意泡壳和绝缘件连接的位置要做配合公差，保证装配之后的密封性，避免灰尘或者水汽进入泡壳内部，影响内部光源的使用寿命。

在不同的应用场景里，这类灯泡的使用要求也有区别，比如用在户外设备上的话，泡壳和灯头的连接位置就要做密封结构，增加密封圈的安装槽，提升防护等级；如果是用在低压控制回路里，灯头的绝缘部分就要增加爬电距离，避免电压击穿。建模的时候把这些可变的结构做成可配置的参数，后续不同场景使用的时候只需要修改对应参数就能快速衍生出不同规格的型号，不用重新从头建模，能提升后续的设计效率。另外整个灯泡的重心尽量靠近灯头螺纹部分，这样安装之后的稳定性更好，即使设备有小幅振动也不会出现重心偏移导致的灯头松动，这点在移动设备上使用的时候尤其重要，比如小型移动设备、工程机械的操作面板上的指示灯，振动幅度比固定设备大很多，重心设计不合理很容易出现灯泡脱落的故障。

做结构校验的时候，要重点检查螺纹部分的强度，还有泡壳和灯头连接位置的应力集中情况，尤其是泡壳的根部，是整个结构最容易出现应力集中的位置，建模的时候要做圆角过渡，避免尖角导致的应力开裂，同时圆角也能减少装配的时候出现磕碰破损的概率。泡壳的外表面做光滑曲面处理，不容易积灰，日常维护的时候擦拭也很方便，适合工业车间多粉尘的使用环境。
