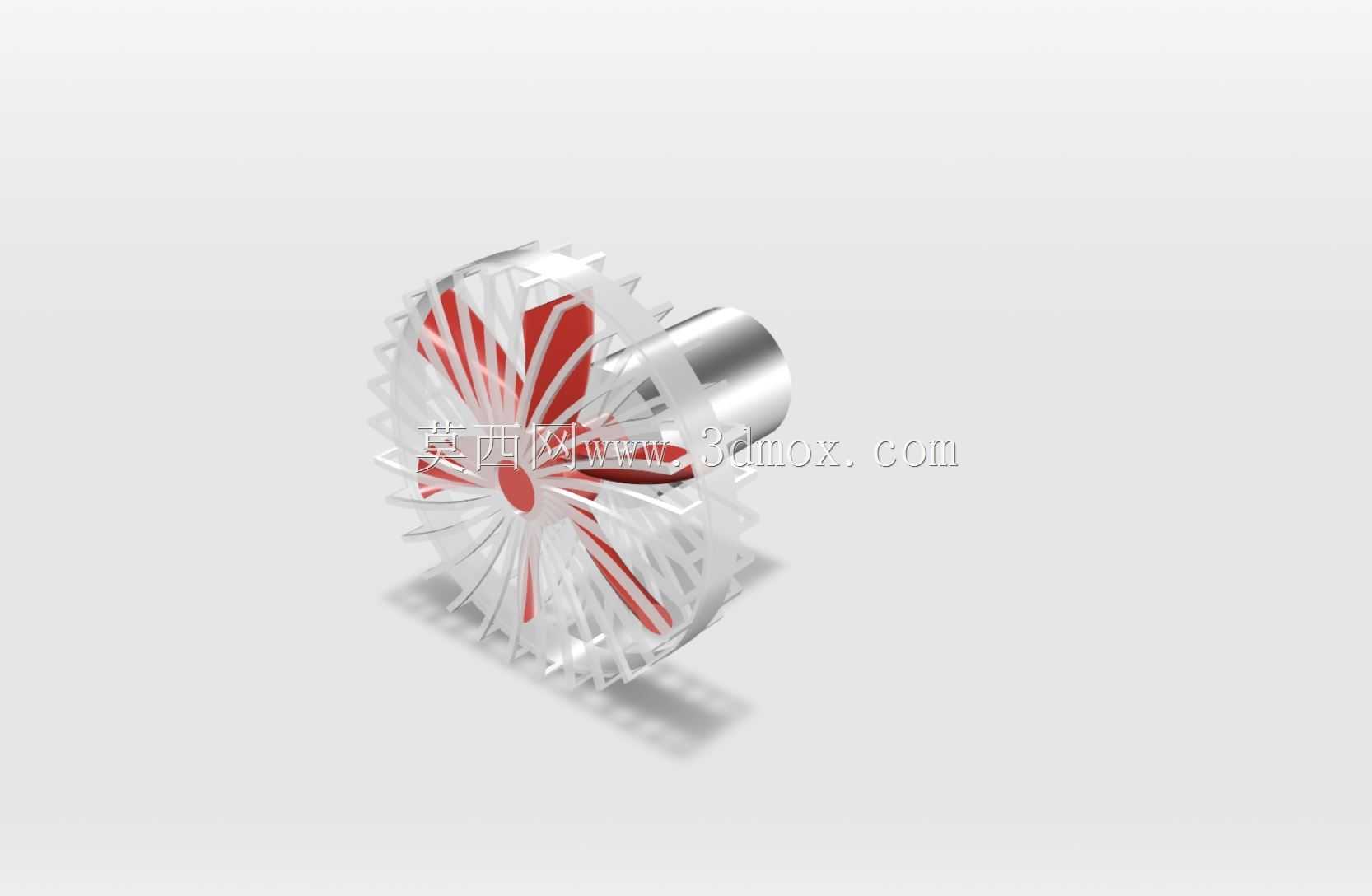

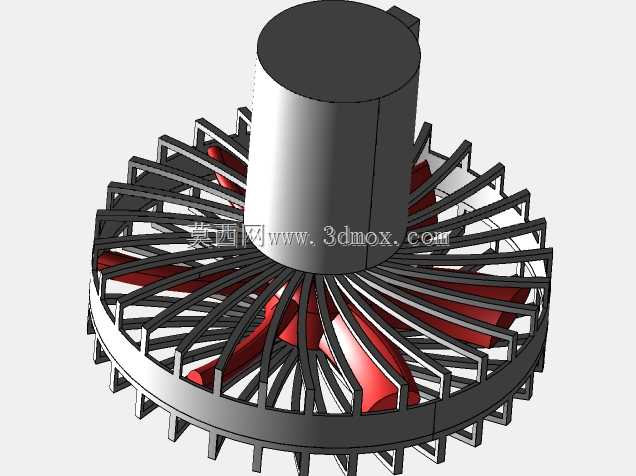

带安装支架六叶片轴流散热风轮结构

　　在工业电控柜散热、小型设备通风、新风模块送风这类常规场景里，轴流风轮的结构合理性直接决定了通风效率与运行稳定性，这款带支架的六叶轴流风轮结构，完全围绕小空间定向送风的实际需求做设计，没有冗余的装饰性结构，所有几何特征都服务于功能实现。先从安装边界说起，整个风轮的安装依托后端的金属轴套与外围的防护支架完成，轴套内孔预留了标准的电机轴配合公差，装配时不需要额外做轴径适配加工，支架的外轮廓做了圆弧收边，不会和外围的风罩内壁产生干涉，整体径向尺寸控制在常规120mm规格通风位的适配范围内，轴向伸出长度刚好匹配小型单相异步电机的轴伸长度，安装时不需要额外加调整垫片，能直接卡入预设的安装位，固定点分布在支架的三个对称支脚上，锁紧后风轮的径向跳动量能控制在0.1mm以内，高速运转时不会产生额外的动平衡偏差。

　　设计思路上没有追求过多的叶片数量，六片叶片的排布刚好平衡了送风风量与运行噪音，叶片的翼型截面参考了低速轴流通风的气动参数，叶根到叶尖做了渐变的扭角设计，靠近轮毂位置的扭角更大，能减少气流在轮毂区域的涡流损失，叶尖位置的扭角收窄，能降低叶尖扫过风罩时的紊流噪音，叶片和中心轮毂的连接位置做了加厚的圆角过渡，避免长期运转时应力集中导致的叶片断裂问题，轮毂和后端轴套采用一体化的结构设计，不需要额外的紧固件连接，减少了装配环节的误差累积。

　　实际使用场景中，这类风轮大多用在设备的侧装通风位，比如工业PLC控制柜的侧壁散热位、小型激光设备的风道送风位、桌面型通风柜的排风位，运转时气流沿轴向直吹，不需要额外做导流结构就能覆盖核心发热区域，支架除了起到安装定位的作用，还能在风轮前端形成防护，避免大尺寸杂物卷入叶片间隙，叶片表面做了光滑的曲面过渡，不容易积灰，长期在多尘的车间环境里使用也不会因为积灰导致动平衡失效。从结构细节来看，叶片的厚度从叶根到叶尖做了渐变减薄，叶根位置厚度足够承受启动时的扭矩冲击，叶尖位置厚度较薄，能降低转动惯量，减少电机启动时的电流冲击，轴套内部预留了顶丝孔位，装配时拧紧顶丝就能完成风轮和电机轴的锁固，不需要做键连接，适合小扭矩的通风场景，支架的支脚采用镂空设计，不会阻挡进风面积，同时能保证整体的结构强度，即使受到轻微的外力碰撞也不会出现变形。

　　很多新手在设计这类轴流风轮时容易犯两个错误，一是叶片扭角全程一致，导致送风效率低、噪音大，二是忽略安装边界的尺寸配合，导致装配时和风罩、电机端盖产生干涉，这款结构在设计时就把安装配合的公差带、气动参数的匹配都做了落地，所有曲面都做了曲率连续处理，建模时不需要额外修补破面，能直接导入工程软件做装配干涉检查，也能直接导出用于3D打印手板验证，或者开模做批量生产的参考。在设备选型匹配时，只需要核对电机的轴径、安装位的径向与轴向空间，就能直接选用这款风轮结构，不需要再做二次的结构修改，风轮的动平衡等级参考G6.3级设计，适配转速在1500转到3000转之间的常规通风电机，运转时的振动量完全满足工业设备的使用要求，不会因为风轮振动导致设备上的传感器、精密元器件出现检测误差。
