现代三层独栋带露台私家住宅结构设计

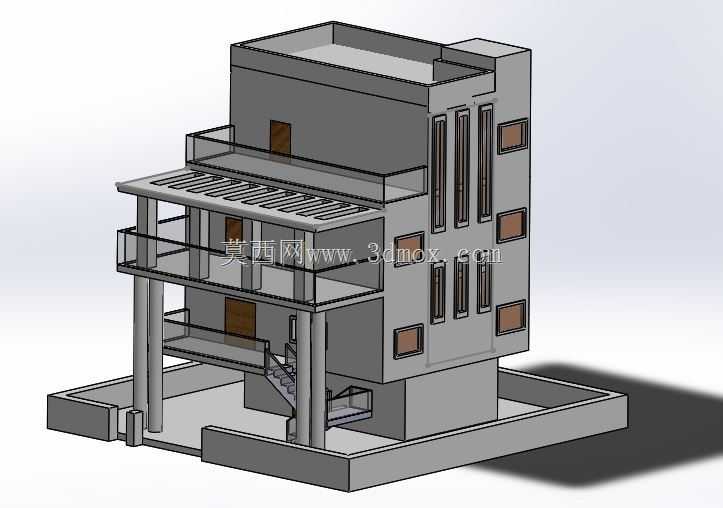

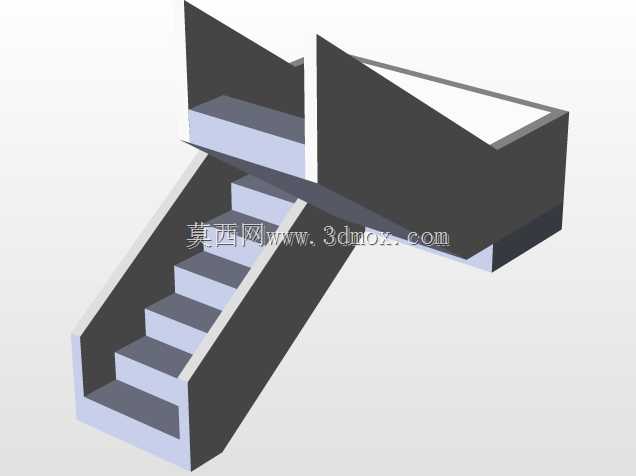

　　本次呈现的三维结构设计，针对城郊小型独栋居住场景打造，适配三代同堂家庭的日常居住需求，整体结构在常规民用自建房的基础上做了空间优化，兼顾户外休闲与室内居住的功能平衡。从结构布局来看，建筑整体采用钢筋混凝土框架承重逻辑，底部设置整版现浇基础，基础外延形成环绕式入户平台，平台边缘预留100mm高度的挡水反坎，避免雨季室外积水倒灌入室内空间，入户位置设置外置混凝土楼梯，楼梯踏步高度控制在150mm、踏面宽度280mm，符合民用建筑人体工程学要求，楼梯侧边预留玻璃护栏安装槽位，无需后期二次开槽破坏结构强度。

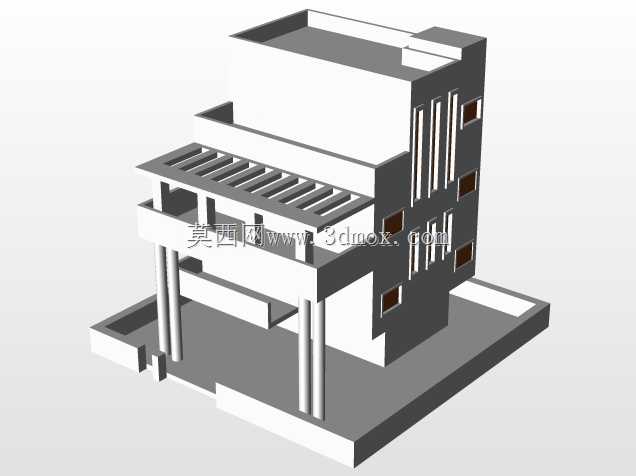

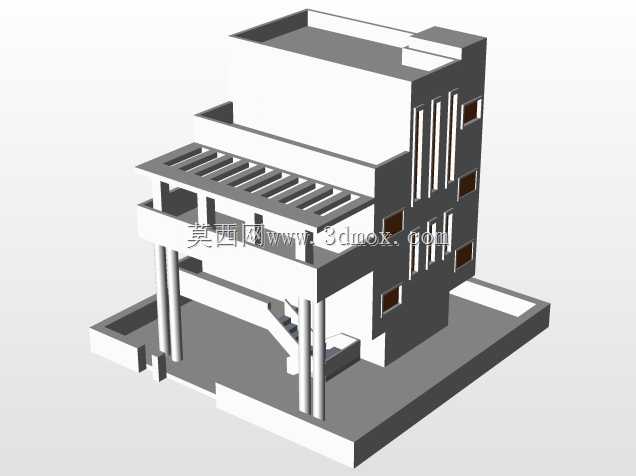

　　建筑主体共设置三层功能空间，一二层南侧均做外挑阳台设计，阳台挑出宽度为1800mm，挑板下方设置方形结构柱承重，柱截面尺寸为300mm300mm，从基础顶面直接贯通至二层阳台梁底，避免挑板长期受力出现挠度变形；二层阳台上方设置镂空混凝土格栅雨棚，格栅间隙控制在120mm，既可以遮挡正午直射的强光，又不会完全阻挡自然光线进入阳台区域，兼顾遮阳与采光需求。三层区域做局部退台设计，形成大面积露天露台，露台周边设置1100mm高度的玻璃栏板安装基座，基座上方预留扶手安装孔位，露台角落预留排水地漏接口，排水坡度设置为1.5%坡向地漏，避免露台区域积水渗漏。

　　建筑外立面的开窗位置结合室内房间布局排布，竖向长条窗设置在楼梯间侧墙，保证楼梯间的自然采光，减少日常照明能耗；房间区域的方形开窗尺寸统一为1200mm900mm，窗台高度900mm，符合民用建筑安全防护要求，窗洞周边预留20mm的窗框安装间隙，方便后期门窗安装时打胶密封。从设计思路上，该结构没有做过于复杂的异形造型，所有构件均采用常规民用建筑施工工艺即可实现，降低现场施工的难度与成本，所有外挑结构的受力点均直接传递至竖向承重柱，不存在受力薄弱点，结构安全冗余度符合民用住宅的设计规范要求。

　　安装边界方面，建筑整体占地尺寸为8400mm7200mm，含基础外延平台的总占地尺寸为10000mm8800mm，建筑总高度为10200mm，施工时需要在建筑周边预留不小于1200mm的操作空间，方便脚手架搭设与后期外墙施工；管线接口统一预留至建筑北侧基础位置，给排水、强弱电管线均从北侧接入，避免南侧入户区域出现管线外露影响观感。实际使用场景中，一层可设置客厅、老人房与厨房空间，方便长辈日常活动无需爬楼，二层设置儿童房与次卧，满足家庭成员的独立居住需求，三层露台可作为家庭休闲区域，布置绿植与休闲桌椅，满足日常户外放松、晾晒的使用需求。结构设计过程中，所有墙体的厚度均按照200mm填充墙设置，内部隔墙可根据后期使用需求灵活调整位置，不会影响整体结构受力，阳台与露台的荷载取值按照民用建筑阳台活荷载2.5kN/㎡设计，满足摆放休闲家具、堆放杂物的承重要求，屋面区域做40mm厚度的保温层与双层防水设计，避免顶层出现夏季过热、雨季渗漏的常见问题。
