工业用平板显示终端结构设计方案

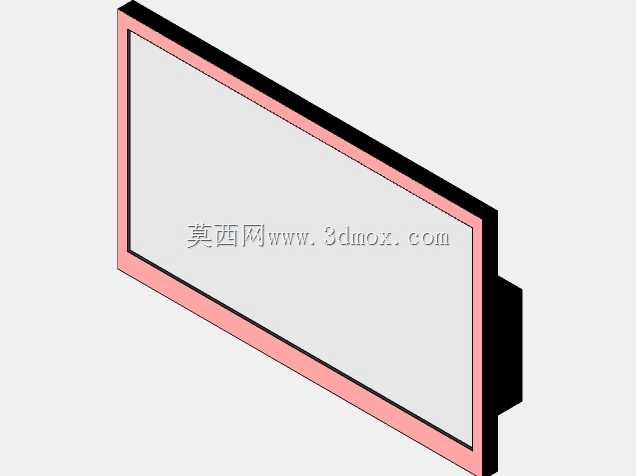

　　在工业现场的设备操控场景中，这类平板显示终端是连接操作人员与设备控制系统的核心交互载体，常见于生产线工位HMI终端、数控机床操作面板、工业检测设备显示单元、仓储物流调度终端等场景，区别于消费级显示器，其结构设计完全围绕工业现场的复杂工况展开。从结构设计思路来看，这款显示终端采用窄边框一体化前框设计，前框边缘做了微倒角处理，既避免安装过程中锐边划伤操作人员，也能在嵌入安装时与机柜面板贴合更紧密，减少缝隙积尘的可能。前框与后壳的连接采用隐藏式卡扣配合侧边紧固螺丝的方案，既保证外观面无外露螺丝的整洁性，也能在设备维护时快速拆解，无需专用工具即可完成内部显示模组、驱动板的更换。

　　显示面板的安装位预留了0.3mm的缓冲胶垫槽，装配时粘贴EVA缓冲胶圈，可抵消工业现场持续振动带来的面板应力，避免长期振动导致的面板碎裂、显示异常问题。后壳的凸起结构是驱动电路板的容纳仓，这个区域的设计特意做了散热格栅的预留位，同时仓体与面板安装区之间做了隔断筋，避免驱动板工作产生的热量直接传导到显示面板，导致液晶面板局部温度过高出现显示色差。安装边界方面，这款显示终端支持两种主流安装方式，嵌入安装时前框的止口尺寸比机柜开孔大2mm，可直接搭在机柜面板上，配合后侧的安装压片即可快速固定，无需额外打孔；壁挂安装时后壳预设了标准VESA安装孔位，孔位周边做了加厚的安装柱，柱内预埋铜嵌件，避免长期悬挂出现螺丝滑牙、壳体开裂的问题。

　　接口区域集中布置在后壳的下侧，做了内凹设计，既可以避免线缆弯折角度过大导致的接口损坏，也能在嵌入安装时给线缆留出足够的走线空间，不会因为线缆顶到机柜内壁导致设备无法装平。从实际使用的功能特性来看，这款显示终端的前框表面做了哑光磨砂处理，避免工业现场多光源环境下的屏幕反光，操作人员长时间盯着屏幕查看参数也不容易产生视觉疲劳；屏幕的可视角度做了适配优化，在生产线侧方巡检的工作人员也能清晰看到屏幕上的设备运行参数，不需要特意走到屏幕正前方。结构设计上还考虑了现场的清洁需求，前框与面板的贴合处做了平齐处理，没有凹凸的缝隙，日常清洁时用无尘布擦拭即可，不会在缝隙处积存油污、粉尘，适合有洁净要求的食品加工、医药生产车间使用。

　　在尺寸设计上，这款显示终端的整体厚度控制在50mm以内，不管是嵌入安装到紧凑的机床操作箱，还是壁挂安装在空间有限的设备旁，都不会占用过多的操作空间，后壳的驱动仓做了圆弧过渡，没有突出的棱角，避免操作人员过往时磕碰受伤。针对工业现场可能存在的电磁干扰问题，壳体材质选用了具备一定屏蔽性能的ABS+PC合金材质，内壁预留了导电漆喷涂的定位台阶，可根据使用场景的电磁环境要求选择是否做导电屏蔽处理，避免强电磁环境下屏幕出现波纹、闪烁等显示异常。面板的固定方式采用四周压条固定，而不是双面胶直接粘贴，在高温高湿的车间环境下，不会因为胶层老化导致面板脱落，压条上的长圆孔设计也可以适配不同厚度的显示面板，方便后续根据成本、显示效果需求更换不同规格的液晶模组，不需要重新开模制作壳体。
