阀门配套双孔折弯定位固定阀块结构

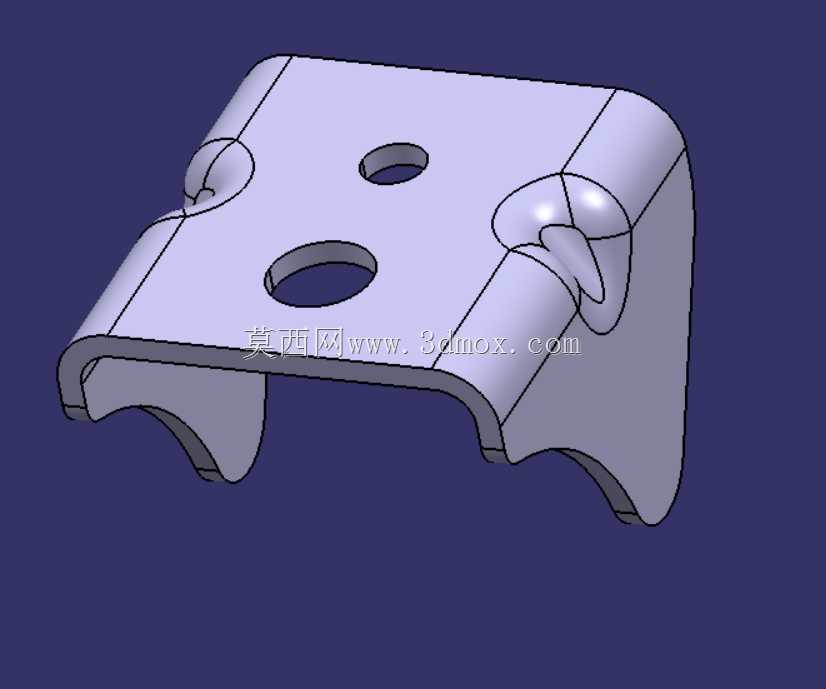

在工业流体控制管路系统的现场装配与阀组集成作业中，这类折弯成型的阀块固定件是管路排布、阀件定位环节极易被忽略但直接影响装配精度与长期运行稳定性的小型结构件。不同于常规的平板式安装垫片或标准紧固件，该构件采用一体化折弯成型工艺，主体为带两个同轴度公差控制在0.1mm范围内安装孔的平板基面，两侧向下弯折形成带弧形让位缺口的支撑翼边，弯折处做了圆滑的应力释放过渡结构，避免冲压成型后弯折区域出现应力集中导致的长期受力开裂问题。

从实际应用场景来看，这类固定件主要用于小型通径截止阀、节流阀在集成阀岛或轻型管路支架上的侧向定位，区别于传统的螺栓穿装固定方式，该构件的两个支撑翼边可以卡在阀组安装基座的预开卡槽内，不需要额外设置侧向顶紧螺丝，就能限制阀件在管路流体脉冲冲击下产生的周向转动位移。两个安装孔分别对应阀件本体的定位销孔与紧固螺栓过孔，其中直径稍大的孔为螺栓过孔，预留了0.2mm的装配间隙抵消安装面的平面度误差，直径稍小的孔为定位销配合孔，与圆柱销采用H7/h6的间隙配合，保证阀件安装后轴线与管路轴线的同轴度偏差不超过0.15mm，避免管路强行对接产生的装配内应力长期作用在阀件密封面上导致密封失效。

在设计思路上，该构件没有采用传统的多零件拼焊结构，而是选用2mm厚的冷轧钢板一次性冲压折弯成型，省去了焊接工序带来的变形校正工作量，零件整体成型后不需要二次机加工，仅需做表面镀锌钝化处理即可满足常规工业环境下的防锈要求。支撑翼边底部的弧形缺口并非随意开设，其圆弧半径与对应安装位置的管路外圆弧半径完全匹配，安装后缺口弧面可以贴合在管路外壁上，进一步分散阀件工作时产生的振动载荷，避免固定螺栓长期受交变载荷出现疲劳断裂。弯折处的内R角设置为1.5mm，既符合冲压工艺的最小折弯半径要求，避免折弯处外侧材料拉伸开裂，也能减少安装时棱角对操作人员手部、管路密封胶圈的划伤风险。

从安装边界尺寸来看，该构件平板基面的有效安装宽度为32mm，两侧支撑翼边的折弯高度为12mm，整体安装后占用的垂直空间不超过14mm，非常适合阀组排布紧凑、安装空间受限的小型流体控制单元使用。安装时不需要复杂的专用工装，先将构件的支撑翼边卡入基座卡槽，再将定位销穿入定位孔完成初步定位，最后拧紧紧固螺栓即可完成固定，整个装配过程单名操作人员即可在10秒内完成，相比传统的多螺栓侧向固定结构，装配效率提升60%以上。在长期运行工况下，该构件的一体化结构不存在拼焊缝隙的腐蚀隐患，表面镀锌层可以满足多数非强腐蚀工业环境的使用要求，若应用在化工腐蚀场景，仅需更换304不锈钢板材冲压即可，整体结构不需要做任何调整，具备较强的工况适配性。

在实际建模过程中，需要重点关注弯折区域的材料减薄率模拟，常规冷轧钢板折弯时外侧材料减薄率约为8%-12%，建模时需要对应调整弯折处的实体厚度，避免后续生成的冲压模具出现尺寸偏差。两个安装孔的中心距需要严格匹配对应阀件的安装孔位尺寸，中心距公差控制在±0.05mm范围内，否则会出现安装孔错位、螺栓无法穿装的问题。支撑翼边的弧形缺口需要与对应管路做干涉检查，保证安装后缺口弧面与管路外壁的贴合间隙不超过0.3mm，才能起到预期的振动分散作用。此外，构件所有外露棱边都做了0.2mm的倒角处理，去除冲压产生的毛刺，既符合装配安全要求，也能避免毛刺脱落进入管路系统造成阀件卡堵、密封面损伤等故障。
