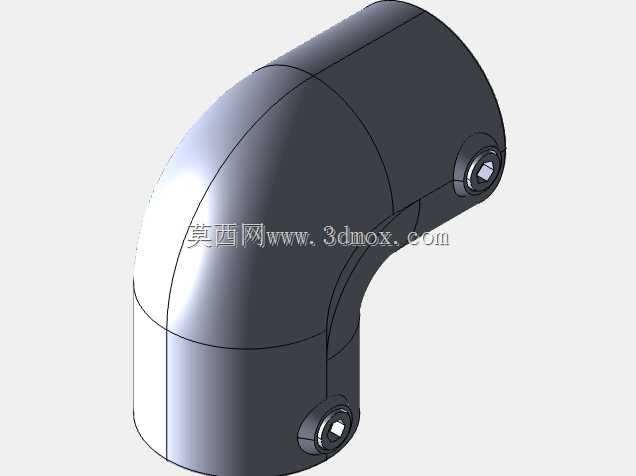

KeeClamp系统90度双通弯头连接件

在临边防护搭设、工业走台搭建、设备周边扶手框架施工的场景里，管接件的适配精度直接决定了框架整体的抗扭性能与安装效率，这款适配外径48.3mm管材的90度双通弯头，是Kee Clamp快装管接系统里的核心转角连接件，专门解决圆管框架直角转向的刚性连接需求，不需要焊接、不需要对管材做套丝处理，现场只需要内六角扳手就能完成锁紧固定，在户外临时脚手架、厂区巡检通道扶手、仓储货架侧护框架、游乐设施防护栏的搭建场景中应用十分广泛。

从结构设计逻辑来看，这款弯头采用整体式弯弧壳体结构，转角处做了大圆角过渡，既避免了直角结构带来的应力集中问题，也能在安装时让管材顺利插入壳体内腔，不会出现管材端口卡滞的情况。两个连接端口的轴线呈标准90度夹角，内腔直径与适配管材的外径预留了0.2-0.3mm的装配间隙，既保证管材可以顺畅插入到位，又不会因为间隙过大导致连接后出现晃量。每个端口位置都集成了内六角紧定螺钉结构，螺钉端部做了凹点防滑处理，当管材插入到壳体内部的定位台阶后，拧紧内六角螺钉就能让螺钉端部紧紧压合在管材外壁，依靠机械咬合的摩擦力实现管材与弯头的刚性固定，不需要额外的焊接或者粘接工序，哪怕是没有专业焊接资质的施工人员，也能快速完成框架转角的拼接作业。

从安装边界尺寸来看，这款弯头适配的是公称尺寸8号、外径48.3mm的标准圆管，也就是施工现场常用的脚手架钢管规格，弯头的弯弧外半径控制在75mm以内，不会因为转角件尺寸过大占用过多的通道净空，在狭窄的设备巡检通道、临边防护位置安装时，不会出现突出的棱角磕碰过往人员的问题。壳体的壁厚经过载荷校核，在常规的扶手侧向载荷、脚手架框架竖向载荷作用下，不会出现壳体开裂或者螺钉滑牙的情况，紧定螺钉的位置设置在弯头的外侧弧面位置，安装时扳手的操作空间充足，不需要刻意调整管材角度就能完成锁紧操作，后期如果需要调整框架结构或者拆卸周转，只需要拧松紧定螺钉就能将管材与弯头分离，所有配件都可以重复利用，相比传统的焊接式转角接头，材料损耗率能降低60%以上。

在实际选型应用中，这款弯头可以搭配同系列的直通接头、三通接头、底座接头等配件，快速拼接出不同结构的圆管框架，不管是固定式的长期防护结构，还是临时展会搭建、施工临时防护的可拆卸结构，都能满足使用需求。设计建模时，这款弯头的内腔定位台阶深度做了统一的25mm设计，保证每一端插入的管材都有足够的咬合长度，避免因为插入深度不足导致连接强度不够，紧定螺钉的螺纹孔做了加厚凸台处理，反复拆装拧动螺钉也不会出现螺纹滑牙的问题，弯弧部分的内流道（内腔）做了等径处理，管材插入后两端的同轴度、垂直度公差控制在0.5mm以内，拼接出来的框架横平竖直，不会出现转角错位导致的管材别劲问题。

针对户外使用的场景，这款接头的结构设计没有藏水的死角，雨水落在弯头上会顺着弧面自然流下，不会在壳体内部积存导致管材内壁锈蚀，紧定螺钉采用不锈钢材质，长期在户外潮湿环境下使用也不会出现锈死无法拆卸的问题。在做三维建模时，需要重点还原内六角螺钉的安装位置、内腔的定位台阶尺寸、弯弧部分的曲率半径，保证装配时管材与弯头的配合间隙符合实际安装要求，避免建模时出现尺寸偏差导致3D打印或者加工出来的样件无法适配标准管材。另外，弯头的外表面没有尖锐的棱角，所有边缘都做了R2以上的圆角处理，作为扶手配件使用时，不会划伤接触的人员，符合安全防护设施的设计规范要求。
