H100CPU散热器双140风扇转接固定结构

在高密度计算硬件的散热改装场景中，不少工作站、AI计算节点搭载的H100计算卡原装散热方案存在风扇规格适配局限，当用户需要替换或加装双140mm规格的高风量低转速风扇时，往往会遇到安装孔位不匹配、风道密封不严的问题，这款转接结构正是针对这一实际工程需求设计的适配部件。从实际使用场景来看，该转接件主要用于H100 CPU（计算卡）散热器本体与两个并排布置的140mm×140mm规格轴流风扇之间的连接过渡，一方面解决不同规格部件的安装孔位错位问题，另一方面填补散热器与风扇之间的装配间隙，避免散热气流从缝隙泄漏，保证风冷散热的风压与风量能够完全作用于散热器鳍片区域，提升整体散热效率。

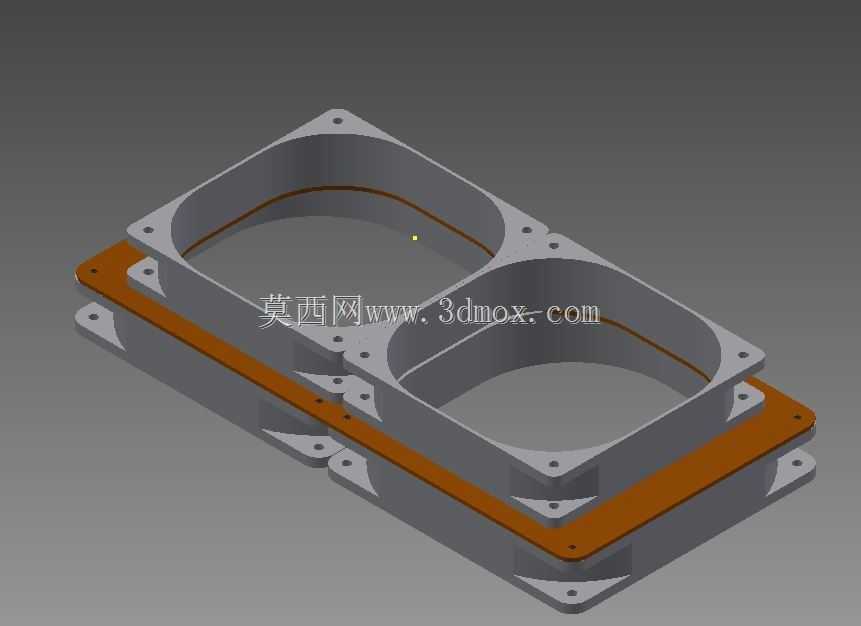

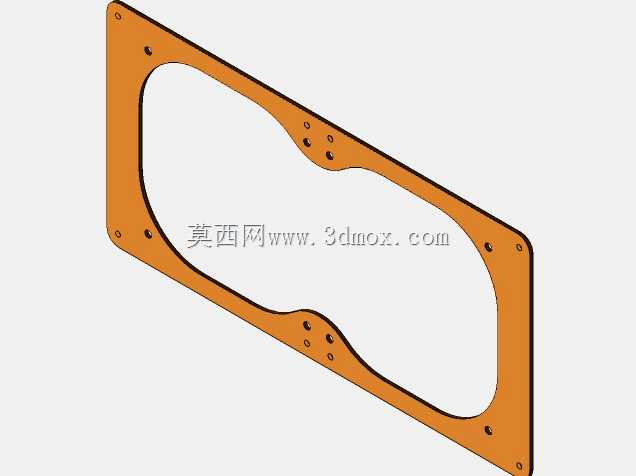

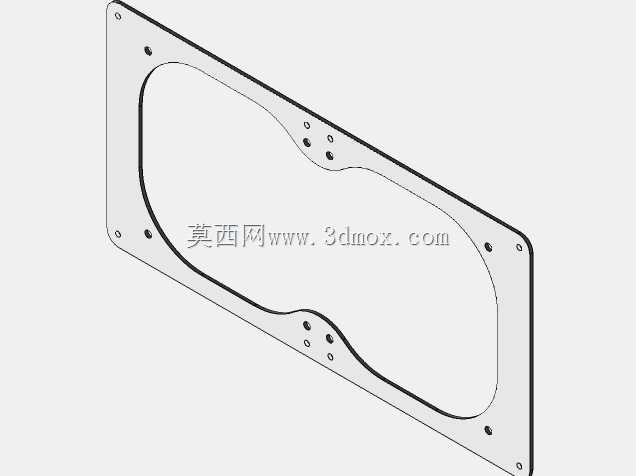

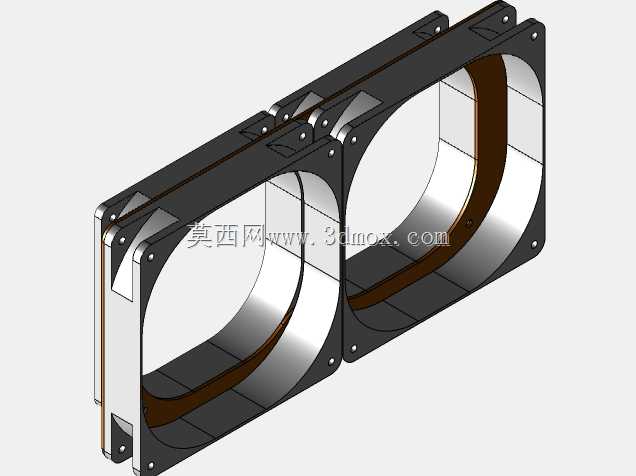

设计过程中首先明确了核心的安装边界约束：转接件需要同时匹配散热器侧的原有安装孔位，以及两个140mm风扇的标准安装孔距，两个风扇采用并排紧邻布置的方式，整体覆盖区域与散热器的鳍片迎风面完全对应，避免出现散热盲区。结构上采用分层设计思路，上层为双风扇安装位，每个安装位都预留了对应140mm风扇的四个角固定孔位，孔位周边做了局部加厚处理，避免螺丝锁附时出现应力集中导致的塑料件开裂；下层为与散热器贴合的密封底座，底座边缘设计了一圈凸起的密封筋，装配时可以搭配薄型密封泡棉，进一步压缩缝隙，减少漏风。中间的过渡区域做了平滑的导流弧面设计，避免气流在转接件内部形成直角折返产生风噪与风压损失，让风扇吹出的气流能够平顺导入散热器鳍片的间隙中。

从安装适配的角度考虑，转接件的整体厚度控制在较低范围内，不会额外占用过多机箱内部的纵向空间，保证改装后不会与机箱侧板、内存马甲等周边部件产生干涉。底座上的安装孔位采用了与原装散热器一致的孔距公差，装配时不需要对原有散热器做任何打孔、切削等破坏性改装，直接通过螺丝即可完成固定，降低了改装的操作门槛与硬件损坏风险。两个风扇安装位之间设置了加强筋结构，既可以提升整个转接件的结构刚性，避免长期使用后出现形变导致风扇移位，同时也能分隔两个风扇的气流区域，减少相邻风扇之间的气流干扰，让每个风扇的出风都能独立覆盖对应的散热器区域，提升气流利用效率。

在实际工程验证层面，这类转接结构需要重点关注装配后的平面度误差，如果转接件与散热器贴合面的平面度偏差过大，会导致局部缝隙过大漏风，同时也会让风扇安装后出现倾斜，运转时产生额外的振动与噪音，因此设计时对贴合面的平面度公差做了严格约束，固定孔位的位置度公差也控制在合理范围内，保证螺丝能够顺畅穿入，不会出现强行锁附导致的部件内应力。另外考虑到硬件长期工作的温度环境，转接件的材料选型需要兼顾一定的耐热性与结构强度，避免在散热器排出的热风环境下出现老化形变，保证长期使用的结构稳定性。对于从事硬件散热改装、非标结构适配的设计人员来说，这类转接结构的设计核心不在于复杂的功能集成，而在于对安装边界的精准把控、对气流路径的合理优化，以及对装配便利性的充分考虑，每一处局部的结构细节都直接影响最终的实际使用效果。
