工业钢木三层置物承载机架结构设计

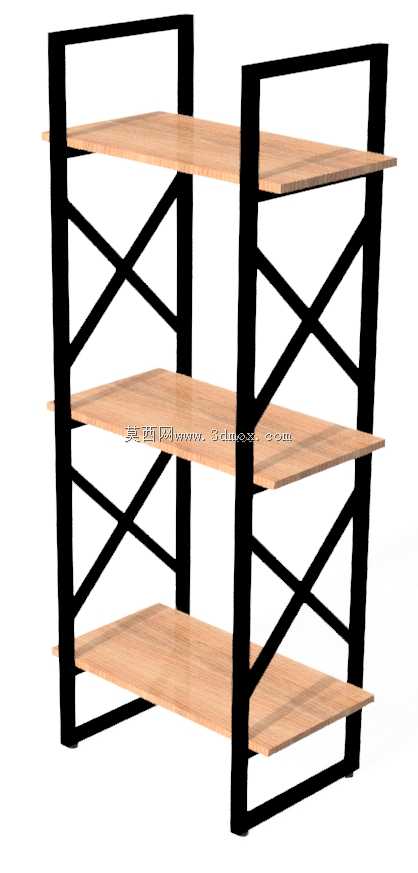

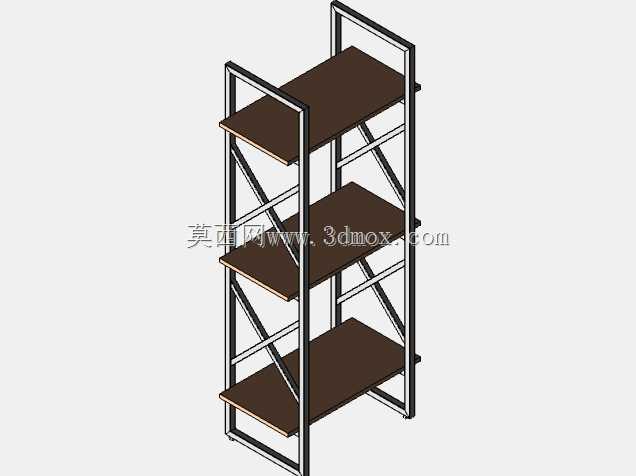

　　该机架采用钢木复合承载结构设计，主要面向车间工具暂存、工位物料周转、轻型仓储陈列等场景使用，可适配生产车间工位旁的工装配件存放、维修站点的工具分类摆放、小型仓储区域的轻型货品陈列等实际工况，也可作为生产流水线旁的半成品暂存架使用，满足多场景下的分层承载置物需求。结构设计上采用双侧立式钢构作为主支撑框架，侧框架内部设置X型交叉斜撑结构，该斜撑直接与两侧竖梁焊接固定，可有效抵消水平方向的剪切力，避免机架在单侧受力或受侧向冲击时出现框架扭曲变形的问题，大幅提升整体结构的抗侧倾能力，无需额外加装背部封板即可保证框架整体稳定性，同时减少材料用量，控制整体自重。

　　三层置物层板采用实木复合板材加工，层板边缘做倒角处理避免磕碰划伤，层板与钢框架之间采用嵌入式搭接配合，层板两端搭接到两侧钢框架的横向支撑梁上，配合定位卡块限制层板的水平位移，无需额外紧固件即可完成层板固定，安装拆卸便捷，后期更换损坏层板无需拆解整体框架。从安装边界来看，该机架整体宽度适配常规车间通道预留尺寸，深度可满足标准尺寸周转箱、工具盒的摆放需求，三层置物空间的层高按照常用物料、工具的常规高度做差异化分配，底层预留更高空间可放置体积较大的重型物件，中层适配常用工具、中型物料的取放高度，符合人体工程学取物高度范围，上层可放置轻型、不常取用的物料，充分利用垂直空间。

　　设计过程中对钢框架的型材截面做了受力校核，竖梁采用矩形空心型钢加工，在保证足够抗弯截面模量的前提下降低自重，横向支撑梁采用与竖梁同规格的型钢，与竖梁焊接处做三角加强筋处理，避免层板重载时支撑梁端部出现应力集中导致焊缝开裂。X型斜撑采用扁钢加工，交叉点处做焊接固定，与竖梁的连接点覆盖竖梁的上中下三个受力区间，可将层板传递的竖向载荷均匀分散到整个侧框架上，避免局部载荷过大导致框架变形。层板的承载能力按照每层均匀承载的工况做了冗余设计，可满足常规轻型物料、工具的存放需求，层板表面做平整处理，放置物件时不会出现局部凸起导致的物件放置不稳问题。

　　该机架无需复杂的安装基础，直接放置在平整地面即可使用，底部框架的下横梁直接与地面接触，接触面积大，可分散整体载荷，避免压损地面，同时不会刮伤环氧地坪等车间常用地面材质。在实际使用中，可根据存放需求在层板上加装分隔条，对不同类型的物料、工具做分类分隔，也可在侧框架上加装挂钩附件，悬挂常用的手动工具，拓展使用功能。整体结构无多余装饰部件，所有结构件均服务于承载稳定性需求，外露钢构件表面做喷塑处理，可适应车间多粉尘、少量油污的使用环境，避免长期使用出现锈蚀问题，木质层板表面做耐磨处理，可耐受日常取放物料的摩擦损耗，延长整体使用寿命。
