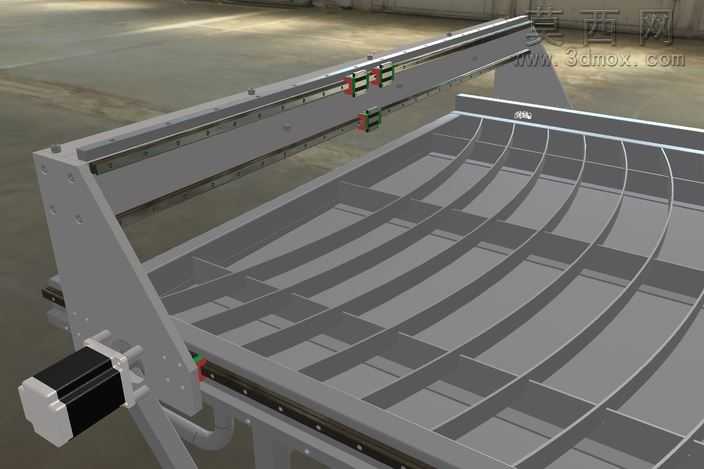

数控等离子切割机门户Y轴机架结构设计

本作品为数控等离子切割机的门户Y轴轴段三维结构模型，整体建模过程严格遵循工业切割设备的实际设计逻辑，在三维建模环境中按照1:1的真实尺寸比例完成各零部件的搭建与装配。建模阶段首先完成Y轴主梁的基础结构绘制，采用矩形截面的焊接型材作为主梁主体，通过拉伸、切除等基础建模特征构建主梁上的导轨安装基准面、齿条安装位以及端部的伺服电机连接座，确保各安装面的平面度、平行度公差符合数控传动的精度要求。其次完成工作台床身部分的建模，床身采用弧形肋板与横向支撑梁交错的焊接框架结构，通过阵列特征快速排布多道弧形支撑肋，每道肋板上预留有工件支撑栅格的安装卡槽，既保证床身整体的结构刚性，又有效控制设备整体重量，最终整机该段重量控制在31.2公斤，兼顾刚性与轻量化需求。传动部分的建模还原了伺服电机、联轴器、直线导轨、滑块、传动齿条、感应限位块等全套Y轴传动组件，各运动部件之间预留了合理的装配间隙，导轨与滑块的配合面、齿轮与齿条的啮合面都做了贴合度校验，避免运动干涉。材质渲染阶段，对结构钢材质的机架、主梁部件赋予哑光金属漆材质，还原工业焊接机架的真实质感，对伺服电机外壳赋予磨砂黑与银白金属拼接的材质效果，对导轨、齿条等传动部件赋予亮面镀铬金属材质，区分不同功能部件的视觉特征，渲染效果清晰展现各部件的装配关系与结构细节。设计思路上，该Y轴结构作为等离子切割机的横向移动轴段，重点保障移动过程的直线度与运行稳定性，主梁采用侧挂式安装结构，配合端部的伺服电机直驱传动方案，能够实现切割头沿Y轴方向的高精度平稳移动，床身的弧形肋板设计适配大尺寸板材的承托需求，多道支撑结构可避免板材切割过程中出现形变下垂，同时预留的限位组件安装位可实现Y轴行程的两端硬限位与软限位双重保护，提升设备运行的安全性，整体结构可直接用于设备的装配校验、运动仿真以及生产加工的图纸输出参考。
