标准圆明亮琢型钻石三维结构数模

做这个钻石数模的时候，最先要明确的是应用场景——不是单纯做个好看的渲染摆件，核心是给珠宝加工的CNC精雕、蜡模3D打印做结构基准，同时也能给光学仿真环节提供准确的刻面角度参考，毕竟钻石的火彩本质上是各个刻面的角度、比例配合光线折射反射出来的，差0.5度的冠角或者亭角，出来的光学效果就完全不对。

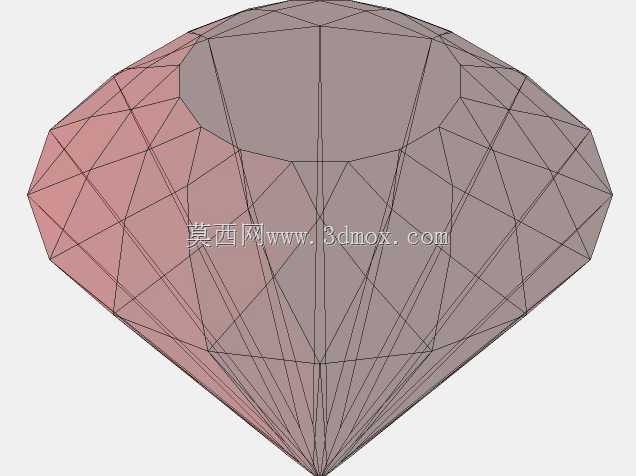

建模的时候没有走复杂的曲面放样路子，反而用最基础的拉伸、旋转、切除命令就能实现，这也是做这类对称结构最稳妥的思路：先确定整体的尺寸基准，常规1克拉圆钻的腰棱直径大概在6.5mm左右，整个模型的外轮廓边界就以这个尺寸为参考，腰棱位置做0.1mm左右的厚度，避免后续加工的时候出现边缘崩口的问题。首先拉伸出一个圆柱体作为基础坯体，先做亭部的切除：亭部总深度大概是整体直径的43%左右，从腰棱往下，按照16个主亭面、8个星小面的排布，逐个做基准面切除，每个主亭面的夹角控制在40.75度左右，这个角度是经过光学验证的，能让从冠部入射的光线在亭部发生全反射，不会从亭部漏光，也就是行业里说的“漏底”问题，建模的时候特意把每个刻面的相交线做了完全约束，保证所有刻面的交线都汇聚到底尖的一个点上，不会出现错位的小平面，后续加工的时候就不会出现多余的抛光棱线。

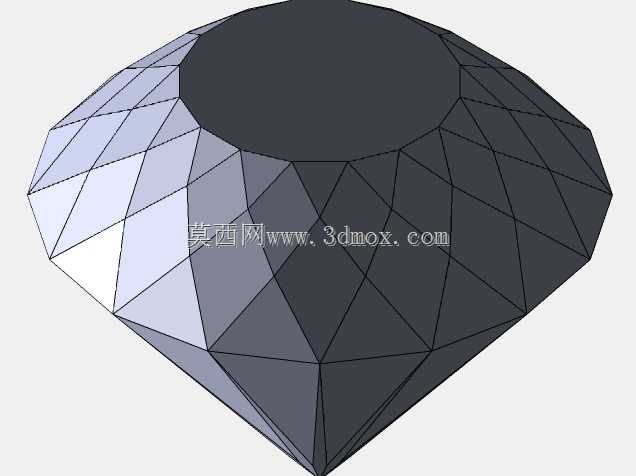

做完亭部再反过来做冠部，冠部的高度大概是整体直径的16%左右，首先做出桌面，也就是冠部最中心的正八边形平面，桌面直径占整体腰棱直径的53%到57%之间，这个比例是兼顾火彩和亮度的关键，桌面太大的话钻石会显得发闷，太小的话亮度不够。从桌面边缘往外，排布8个星刻面、16个冠主面，还有腰棱位置的16个上腰小面，每个面的角度都做了参数化约束，冠主面的角度控制在34.5度左右，和亭部的角度配合，刚好能让光线经过几次反射之后从冠部射出，形成肉眼看到的火彩。所有刻面之间的相交边都做了锐边处理，没有倒圆角，因为实际钻石切磨的时候，刻面之间就是锐利的棱线，倒圆角反而会破坏光线的反射路径，也不符合实际加工的成品形态。

建模的时候特意把整个模型的原点设置在腰棱平面的中心位置，Z轴和钻石的中心对称轴重合，这样后续不管是导入加工编程软件，还是导入光学仿真软件，都不需要重新找正定位，直接就能用。安装边界这块，因为这个模型本身是宝石琢型的结构数模，后续镶嵌的时候，腰棱位置就是和镶口配合的基准面，所以腰棱的圆柱面做了严格的同轴度约束，圆度公差控制在0.01mm以内，和镶口配合的时候不会出现偏斜、卡不进去的问题。底尖位置做了0.05mm左右的小平面处理，不是完全尖锐的点，避免实际加工或者佩戴的时候底尖崩裂，这个细节是很多新手建模的时候容易忽略的，完全尖锐的底尖在后续抛光、镶嵌、佩戴过程中非常容易磕碰损坏，微小的平面处理不会影响光学效果，还能提升结构强度。

整个模型的所有特征都是完全参数化的，修改整体直径尺寸的时候，所有刻面的角度、比例都会跟着联动，不需要逐个重新切除，不管是做0.1克拉的小钻，还是做几克拉的大钻，只要改一下腰棱直径的参数，就能快速生成对应尺寸的模型，不用重复建模。另外在做刻面排布的时候，特意保证了所有刻面的对称性，绕中心轴每旋转22.5度，模型都能和自身重合，这种严格的旋转对称是圆明亮琢型最核心的要求，要是对称度不够，钻石的火彩就会不均匀，一边亮一边暗，建模的时候用了圆周阵列的方式做小面，就是为了保证绝对对称，避免手动逐个做面出现的角度误差。

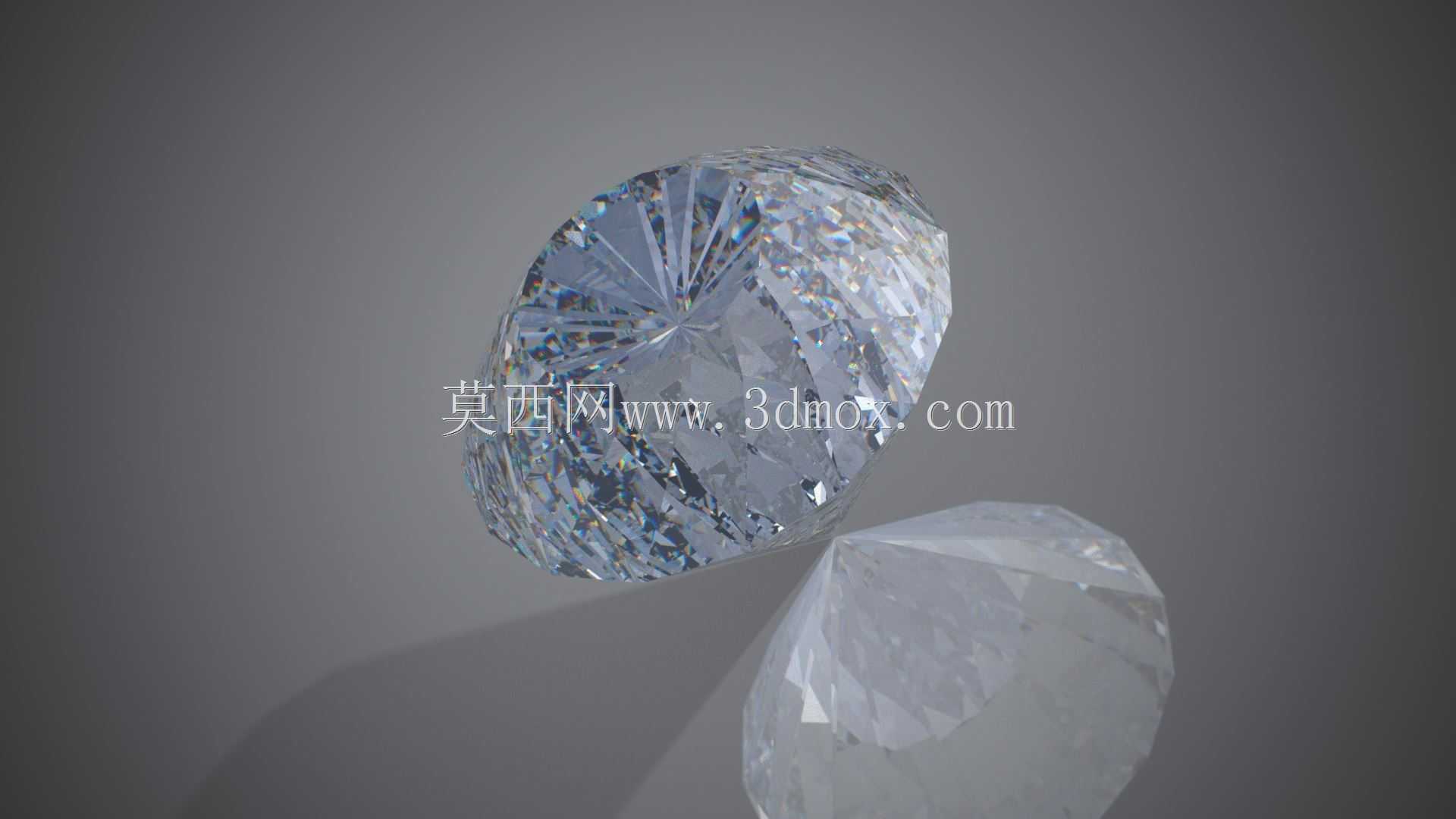

实际用的时候，这个数模可以直接导出到精雕软件里做蜡模的刀路，也可以导入渲染软件做材质和光线效果的验证，甚至可以用来做切磨工序的角度校验参考，比单纯的图片参考要准确很多。很多人觉得钻石建模就是做个多面体就行，实际上每个刻面的角度、比例、位置都有严格的光学和加工要求，差之毫厘效果就差很多，建模的时候把这些工程上的要求都考虑进去，做出来的模型才不是空有外形的花架子，能真正用到实际的生产和设计环节里。
