带防滑纹理的PET饮用塑料水瓶结构设计

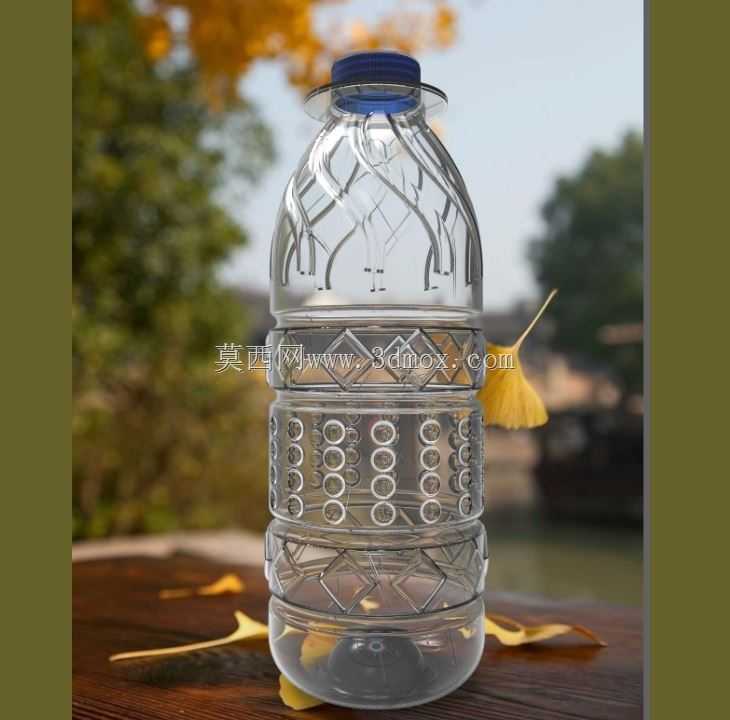

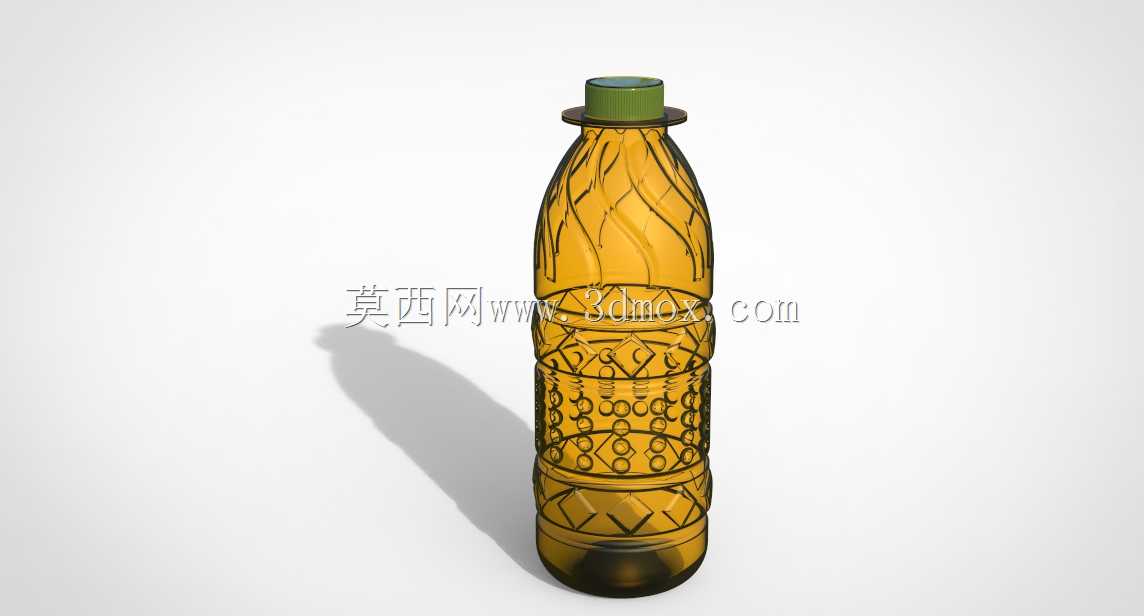

　　日常快消品领域的饮用液体包装场景中，PET塑料瓶是应用覆盖范围最广的容器形式，这款瓶体结构的设计核心围绕灌装、储运、终端握持使用全链路的工程需求展开，没有冗余的装饰性结构，所有外观肌理都服务于实际使用性能。从终端使用场景倒推设计逻辑，首先要解决的是满瓶状态下的握持防滑问题，日常消费场景中，消费者手持瓶装水时往往存在手部出汗、瓶身凝露的情况，光滑瓶身极易打滑脱手，因此瓶身中段设计了多组环形排布的内凹圆点肌理，每组圆点沿瓶身周向均匀分布，相邻圆点的间距控制在3mm左右，指腹接触瓶身时可以嵌入凹陷结构形成足够的静摩擦力，即使瓶身附着冷凝水也能稳定握持，不会出现滑脱问题。

　　瓶身上下区域的菱形交错纹理并非单纯的装饰设计，这类交错的筋位结构可以在不增加瓶坯壁厚的前提下，大幅提升瓶身的环向刚度，避免灌装、堆码过程中出现瓶身瘪陷的问题。常规500ml左右规格的PET瓶，灌装后堆码层数通常能达到6-8层，下层瓶体需要承受上方多层瓶体的总重量，如果瓶身轴向刚度不足，很容易出现轴向失稳变形，导致整垛货品垮塌，而菱形交错的筋位结构可以将轴向载荷均匀分散到整个瓶身曲面，避免应力集中在局部区域，经结构校核，该瓶型在满瓶状态下可承受不低于300N的轴向静载荷，完全满足常规仓储堆码的强度要求。瓶口部分采用标准的PCO1881瓶口接口，这是目前瓶装水行业通用的标准瓶口尺寸，可适配市面上绝大多数的自动灌装线旋盖头，不需要对现有灌装设备做定制化改造，能直接接入现有饮用水、饮料生产线，降低生产端的适配成本。瓶口下方的环形凸边结构，一方面是作为旋盖时的定位基准，保证瓶盖拧紧后的密封位置一致，避免出现歪盖、漏液的问题，另一方面也可作为提吊结构的受力点，适配多瓶连包的提手安装需求。瓶底采用经典的五瓣内凹底结构，这种结构可以平衡瓶底的成型收缩差，PET材料吹塑成型过程中，瓶底位置的材料冷却速度不均匀，容易出现收缩变形导致瓶底放置不平，五瓣内凹的加强筋结构可以抵消成型过程中的内应力，保证瓶底的平面度，让瓶子放置在水平台面时不会出现晃荡的情况，同时内凹结构也能提升瓶底的抗冲击性能，当瓶装水从一定高度意外跌落时，瓶底的内凹结构可以通过微小的弹性变形吸收冲击能量，避免瓶底开裂漏液。从吹塑成型的工艺角度考量，整个瓶身的曲面过渡都采用了大圆角顺滑衔接，没有尖锐的棱角结构，一方面可以避免吹塑过程中出现应力集中导致的瓶身厚薄不均问题，保证整个瓶身的壁厚均匀性控制在±0.05mm的公差范围内，另一方面也能减少脱模时的结构卡滞，提升吹塑生产的良品率。瓶身的纹理深度控制在0.8mm以内，过深的纹理会导致吹塑时局部材料拉伸过度，出现壁厚过薄甚至穿孔的问题，过浅则无法起到防滑和加强刚度的作用，经过多轮吹塑工艺调试，0.8mm的纹理深度可以兼顾结构性能和成型良率。

　　从安装和适配边界来看，该瓶型的最大外径为66mm，总高度为230mm，可适配常规的瓶装水自动贴标工位、输送导轨以及纸箱包装规格，单箱24瓶的排布尺寸和常规500ml瓶装水的外箱尺寸完全兼容，不需要重新定制外包装箱。在运输环节，瓶身的环形加强结构可以缓冲运输过程中的横向挤压载荷，避免运输过程中瓶体之间相互挤压变形。另外，瓶身的曲面纹理设计也预留了标签粘贴的定位区域，瓶身中段的光滑环带位置刚好适配常规的环绕式不干胶标签，标签粘贴后不会因为下方的纹理凹凸出现起翘、粘贴不牢的问题。

　　从材料使用角度，该瓶型的设计在满足所有结构强度要求的前提下，尽可能优化了材料分布，单瓶坯的重量可以控制在18g以内，相比同规格无加强筋的光面瓶，材料用量降低约12%，符合快消品包装轻量化的行业趋势，同时也不会因为材料减薄导致瓶身手感发软、易变形的问题。整个设计过程没有为了追求外观独特性而牺牲生产、使用环节的实用性，每一处曲面和肌理都对应了实际使用中的具体需求，从灌装生产、仓储堆码、运输配送到终端消费者握持饮用，全流程的工程需求都在结构设计中做了对应考量，没有多余的结构设计，是兼顾实用性、工艺性和外观辨识度的包装容器结构。
