串联式多单元夹持夹链结构设计

　　日常车间装配、珠宝加工、小件物料临时固定场景里，这类串联夹链的使用频率远高于单个独立夹，很多刚入行的结构设计人员容易忽略这类小配件的结构合理性，总觉得夹子结构简单，随便画个扭簧加两个夹片就能用，实际落地使用时才会发现各种卡滞、夹持力不均、相邻夹干涉的问题。做这个结构设计的时候，首先要考虑的是单夹的夹持行程，每个夹单元的开口量要适配常见的薄型工件，比如珠宝加工里的银片、线束整理里的细导线、装配工位的小型塑料件，开口不能太大否则扭簧预紧力不足夹不住薄件，也不能太小导致稍厚一点的工件塞不进去，单夹的夹片内侧做了细齿纹理，不是为了好看，是为了增加接触摩擦力，夹光滑表面的工件时不会轻易滑脱，齿的深度控制在0.2mm以内，太深会在软质工件表面留下压痕，太浅起不到防滑作用。

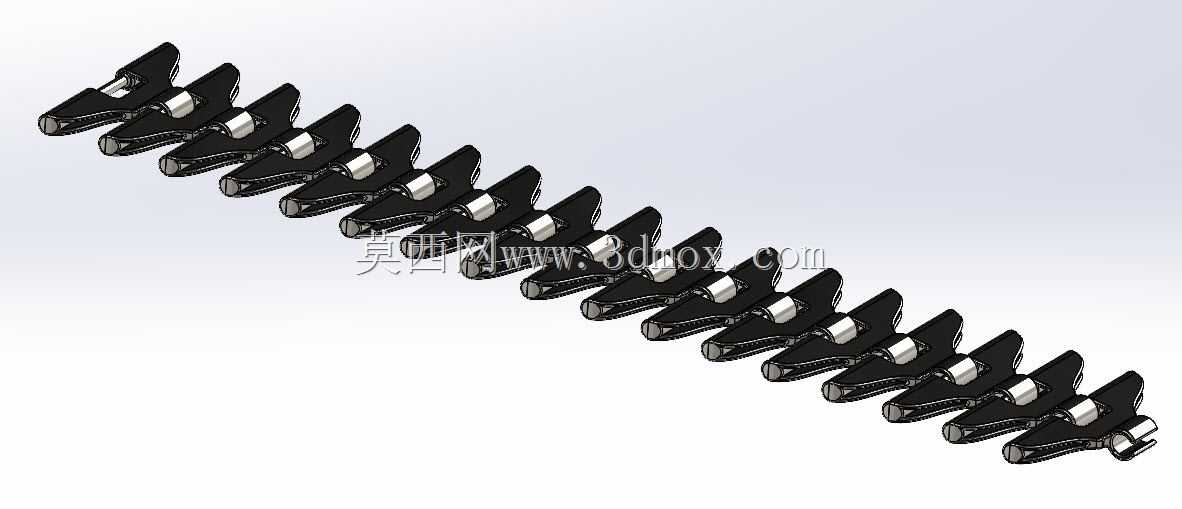

　　然后是串联结构的连接设计，相邻两个夹单元之间的连接轴是间隙配合，间隙量留0.05mm，既保证每个夹可以独立绕轴小角度转动，适配不同排布角度的固定需求，又不会因为间隙过大导致整串夹晃荡松散，连接轴的两端做了翻边铆接处理，不需要额外的卡簧或者紧固件，装配的时候直接压铆就能完成连接，减少装配工序的零件数量，降低批量生产的成本。从安装边界来看，整串夹完全展开时是直线排布状态，每个夹单元的宽度一致，相邻夹的中心距和单夹的宽度匹配，收拢时每个夹可以贴合排列，不会出现相邻夹的夹臂互相碰撞的情况，夹尾的按压位置做了圆弧过渡，操作人员按压开合的时候不会硌手，长时间使用也不会造成指尖压痛，扭簧的线径选的是0.8mm的弹簧钢，预紧扭矩经过测算，单夹的夹持力在5N左右，既能夹住重量在200g以内的小型工件，又不会因为夹持力过大夹坏软质的珠宝配件或者细导线。

　　实际应用的时候，这类夹链可以根据使用需求裁剪成不同的长度，比如珠宝展示的时候可以剪3-5个单元的小段，用来固定展示牌或者串起的珠宝配件，车间装配工位可以剪10个以上单元的长段，沿着工位工装的边缘固定，用来临时夹持待装配的小螺丝、小垫片、线束端头，避免小零件散落丢失。设计的时候还特意考虑了夹片的开合角度，最大开合角度控制在30度，这个角度下操作人员用拇指和食指按压就能轻松打开夹口，不需要用太大的力气，角度再大的话扭簧的应力会超过许用值，反复开合几次就会出现塑性变形，导致夹持力衰减，夹片的厚度是1.2mm，采用冲压成型工艺，材料选65Mn弹簧钢，表面做发黑处理，既有一定的防锈能力，又不会像镀铬处理那样表面太光滑影响按压的摩擦力，连接轴的材料选普通的低碳钢，表面镀锌防锈，和夹片的连接部位不需要做额外的润滑，因为间隙配合的摩擦力很小，反复转动也不会出现卡顿。

　　很多人设计这类夹结构的时候容易犯的错误是把扭簧的安装位置留的空间不足，导致扭簧在夹开合的时候和夹臂发生摩擦，时间长了扭簧表面的防锈层被磨掉，容易生锈断裂，这个结构里扭簧的安装槽深度留了1.5mm，扭簧的外径和槽壁之间留了0.3mm的间隙，完全避免了摩擦干涉的问题，夹头的夹持面做了15度的倾角，夹合的时候两个夹面是平行接触，不会出现只有夹尖接触工件的情况，保证夹持力均匀分布在整个接触面上，不会把工件夹出凹痕或者夹歪。另外整串夹的两端都做了可扩展的连接孔，如果需要更长的夹链，可以通过连接销把多段夹链拼接起来，不需要重新开模做不同长度的产品，适配不同场景的长度需求，在电子装配车间里，这类夹链还可以固定在防静电工作台的边缘，用来夹持待焊接的导线端头，避免导线散乱影响焊接操作，在珠宝加工的打磨工位，短段的夹链可以用来夹持待打磨的小首饰配件，手不用直接接触工件，避免打磨的时候伤到手指，也不会在工件表面留下指纹影响后续的抛光工序。
