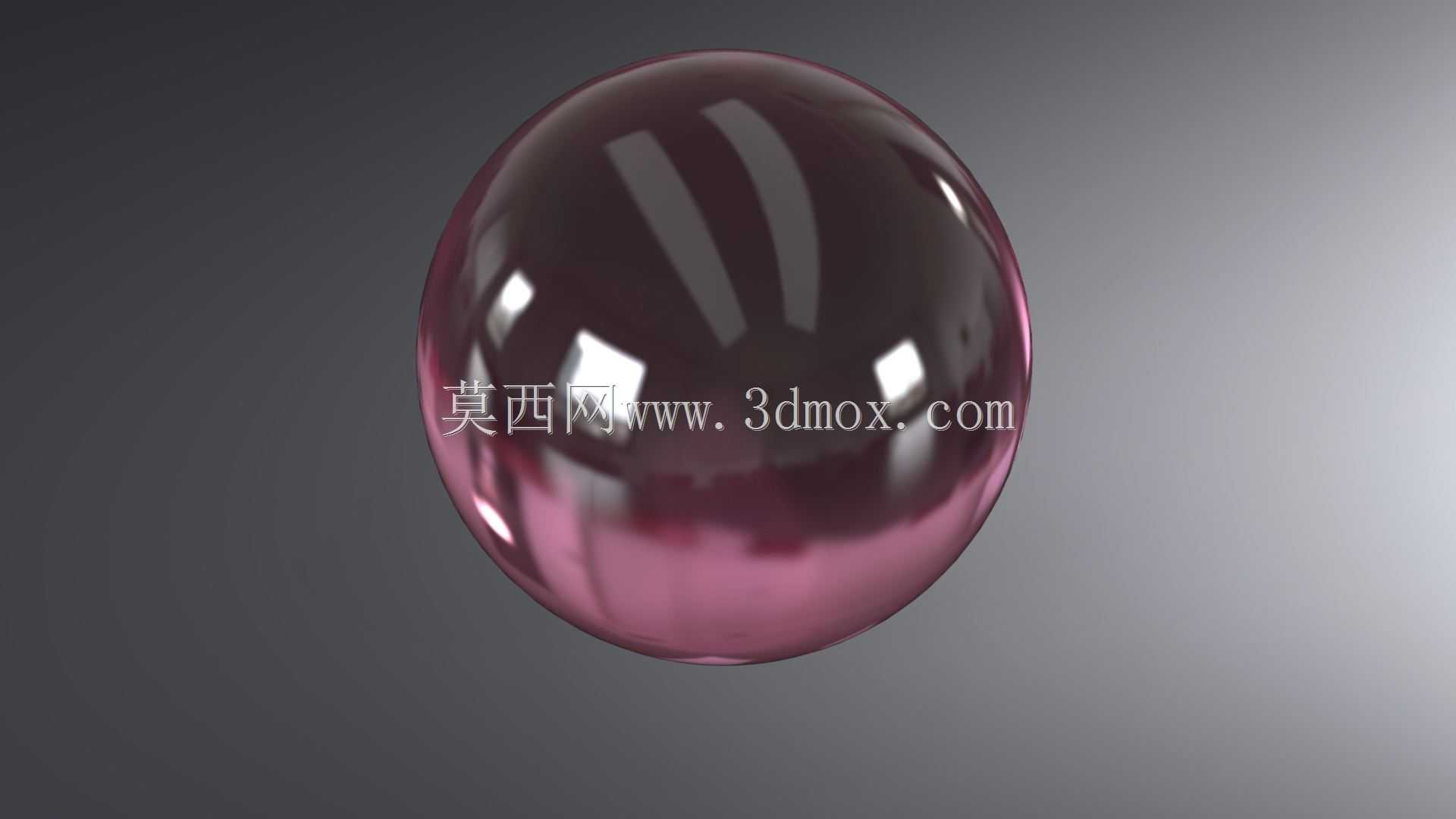

高透抛光紫红色水晶球体结构设计

　　本次完成的球体结构设计，核心围绕高透光装饰类球体的曲面精度、光学表现与装配适配性展开，在建模阶段优先处理了球面的连续曲率问题，避免常规球体建模中容易出现的曲面拼接棱线、曲率断点等缺陷，保证整个外球面的G2连续，让光线穿过球体时可以形成均匀的折射与反射效果，不会出现局部光影畸变的问题。从实际应用场景来看，这类高精度透明球体既可以作为流体管路视镜的核心透光元件，搭配密封压圈安装在阀门、管路的观察段位置，用来观测管路内部流体的流动状态、介质浑浊度，也可以作为装饰类摆件、光学演示教具的核心结构件，适配不同场景的安装固定需求。在设计思路上，没有采用常规的整球旋转生成的简单建模逻辑，而是先根据实际安装边界预留了底部的平面定位基准，这个基准面的平面度控制在0.02mm以内，既可以保证球体放置时的稳定性，也能适配不同规格的固定底座，避免球体滚动偏移；同时针对球体的壁厚做了梯度优化，如果是作为空心装饰球使用，壁厚从定位基准处到球顶位置保持均匀过渡，不会出现局部壁厚过薄导致的结构强度不足，或是壁厚不均导致的透光折射偏差。

　　外形尺寸方面，球体的公称直径按照通用装饰件与视镜件的适配规格做了参数化设置，用户可以根据实际安装空间调整直径参数，所有曲面的曲率会跟随直径参数自动更新，不会出现曲面变形的问题；安装边界上，底部定位基准的直径设置为球体公称直径的1/6，这个尺寸比例既可以保证足够的支撑接触面积，让球体放置时的抗倾覆力矩满足日常使用要求，也不会因为基准面过大破坏球体的整体视觉完整性。针对透明材质的成型特性，建模时特意在球面的分型线位置做了0.05mm的微倒角处理，避免注塑或者浇铸成型时出现飞边、披锋，减少后续抛光工序的工作量；球面的表面粗糙度要求控制在Ra0.8以下，保证光线照射时可以形成清晰的高光反射带，还原水晶材质的通透质感。

　　在结构校验阶段，对球体做了静态受力仿真，当球体承受竖直方向100N的压力时，最大应力出现在底部定位基准的边缘位置，应力值远低于透明亚克力、水晶玻璃等常用材质的许用应力，不会出现受压碎裂的问题；如果是作为管路视镜使用，还可以根据管路的工作压力调整球体的壁厚参数，保证在0.6MPa的工作压力下不会出现渗漏、破裂的问题。不同于常规的工艺装饰球设计，这个模型在建模时保留了完整的参数化特征，结构设计师可以直接调用这个模型嵌入到阀门视镜组件、装饰灯具组件、工艺摆件组件的装配体中，不需要重新绘制球面，只需要修改直径、壁厚、定位基准尺寸这几个核心参数就可以适配不同的设计需求；球面的曲率完全符合正球体的几何定义，在做渲染、工程图导出时不会出现曲面破面、轮廓线失真的问题，能够直接用于生成加工图纸，对接数控抛光、模具加工的生产环节。

　　考虑到实际装配中可能出现的固定需求，模型还预留了可选的底部沉孔特征，用户如果需要采用螺杆固定的方式安装球体，可以直接激活沉孔特征，沉孔的深度与直径同样做了参数化设置，适配M3到M8的常用固定螺杆规格，不需要额外做切除操作。在光学适配方面，整个球面没有设置多余的凸起、凹槽特征，保证光线穿过球体时的折射路径均匀连续，如果作为光学演示的透镜组件使用，可以清晰展现光线的聚焦、折射效果，满足教学演示、光学实验的使用需求。
