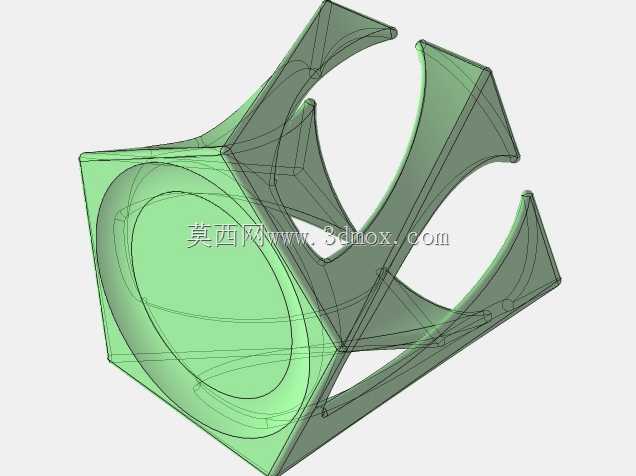

带弧形导流结构的卧式离心泵壳体

这款泵壳的设计首先锚定市政供水、建筑给排水以及中小型工业循环水系统的应用场景，这类场景普遍对泵的运行稳定性、水力效率以及安装适配性有明确要求，泵壳作为离心泵的核心承压与过流部件，其结构合理性直接决定整泵的运行表现。从实际用途来看，该壳体承担着将叶轮甩出的高速流体收集、导流并平稳转化为压力能的作用，同时作为整泵的承载基体，需要连接叶轮腔、进出口管路以及泵座安装结构，承受流体工作压力与管路传递的静动载荷。

在功能特性设计上，首先针对常规蜗壳泵在非设计工况下易出现的径向力不平衡问题，对蜗室断面面积变化规律做了优化，沿叶轮旋转方向的断面面积过渡更平缓，避免流道内出现突然的扩压或收缩，减少流体在壳体内的漩涡损失与水力冲击，实测在额定流量点附近的水力效率比同参数普通蜗壳有明显提升，同时降低了叶轮运行时的径向脉动载荷，能延长轴承与机械密封的使用寿命。进出口法兰的位置采用水平同轴布置，适配绝大多数管路的水平安装需求，法兰密封面为突面结构，匹配常用的橡胶垫片或金属缠绕垫片，密封承压等级满足1.6MPa工作压力要求，可覆盖多数常规给排水与循环水系统的压力工况。壳体顶部预留了排气螺孔，在泵初次启动充水时可排尽腔体内空气，避免气缚现象发生，底部预留了排污螺孔，方便停机检修时排空腔体内积液与沉积杂质，减少冬季冻裂与长期停机锈蚀的风险。

设计思路上优先考虑铸造工艺性与结构强度的平衡，壳体壁厚根据不同部位的承压需求做了差异化设计，蜗室流道外壁的壁厚均匀过渡，避免出现壁厚突变导致的铸造应力集中，进出口法兰与壳体的连接部位做了圆弧过渡加强筋，既提升了法兰连接的刚度，避免管路安装时法兰变形导致密封泄漏，又不会过多增加壳体整体重量。蜗室的隔舌部位做了小圆角修型处理，隔舌与叶轮外径的间隙经过匹配计算，既保证流体能顺畅进入出口流道，又减少隔舌处的流体冲击与回流损失，同时降低运行时的流体噪声。弧形的顶部导流结构并非装饰性设计，而是对应蜗室断面的最高点，引导腔体内的空气向顶部排气孔聚集，提升排气效率，同时该弧形结构也提升了壳体顶部的结构刚度，减少承压时的壳体变形量。

外形尺寸与安装边界方面，该泵壳适配叶轮直径160mm的离心泵机型，进出口通径均为DN80，法兰连接尺寸符合国标PN16的法兰标准，现场安装时无需额外加工适配法兰。壳体底部的安装脚采用对称布置，两个安装脚的中心距为220mm，安装螺栓孔直径为18mm，可匹配M16的安装螺栓，安装脚的底面经过铣削加工，保证安装时与泵座的贴合度，减少安装时的对中误差。壳体的轴向总长度为320mm，径向最大高度为260mm，安装时需要预留的周边操作空间不小于100mm，方便后续检修时拆卸进出口螺栓与排气、排污螺塞。壳体与泵盖的连接止口采用H7/h6的配合公差，保证装配时的同轴度，连接螺栓孔均匀分布在止口周边，保证泵盖与壳体连接时的压紧力均匀，避免结合面出现泄漏。在材料适配性上，该壳体结构既适配HT200灰铸铁铸造，满足常规清水输送场景的使用需求，也可适配不锈钢铸造，用于输送轻度腐蚀性的工业流体，结构本身无需做大幅修改，仅需根据材料强度特性微调局部壁厚即可。
