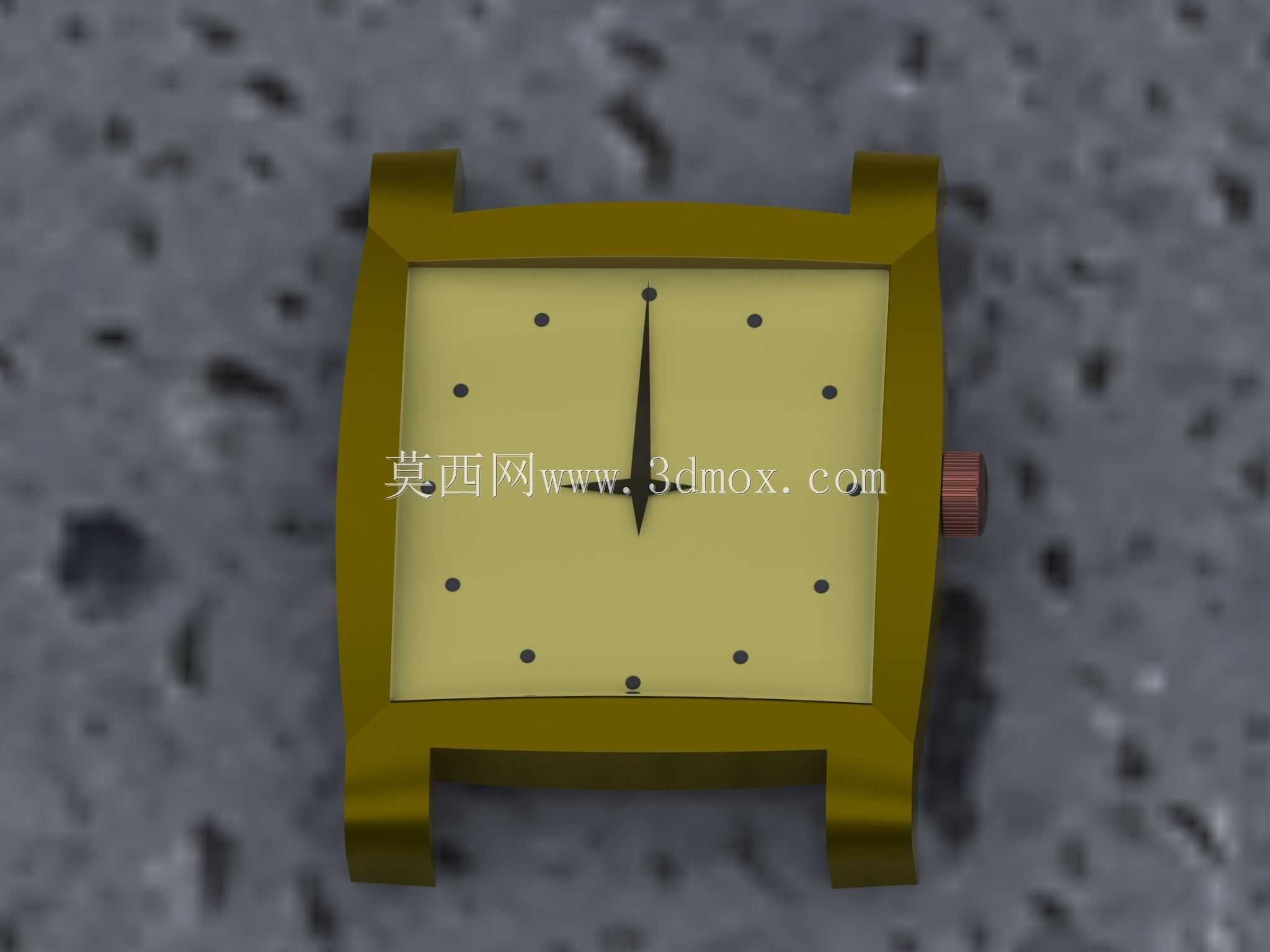

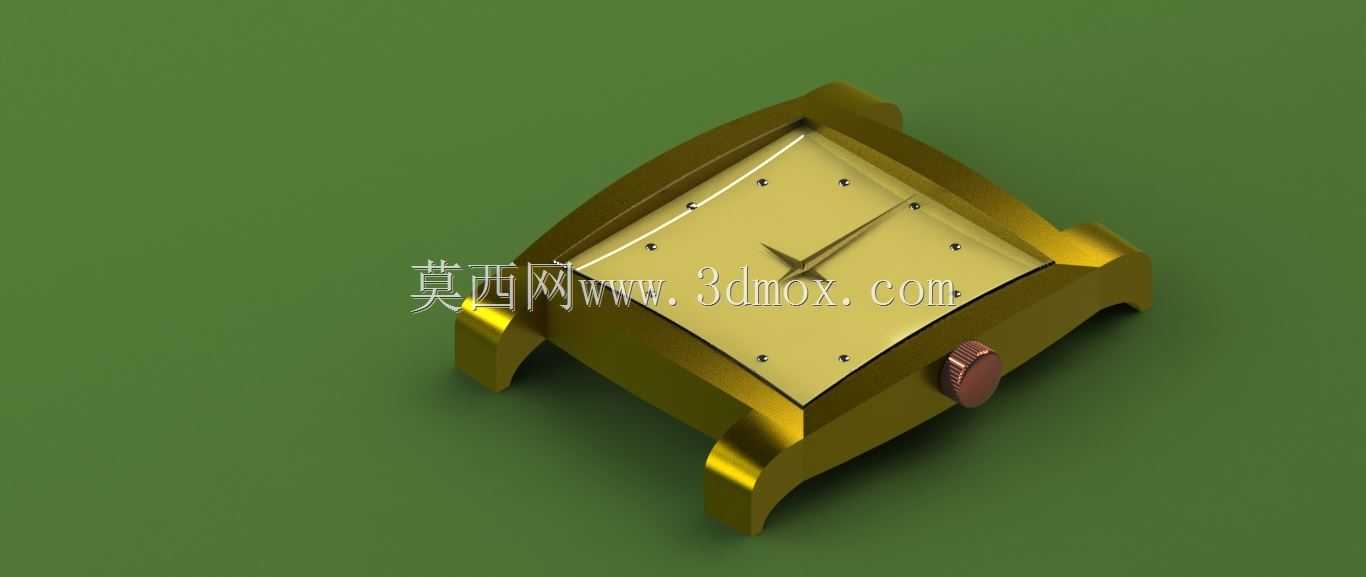

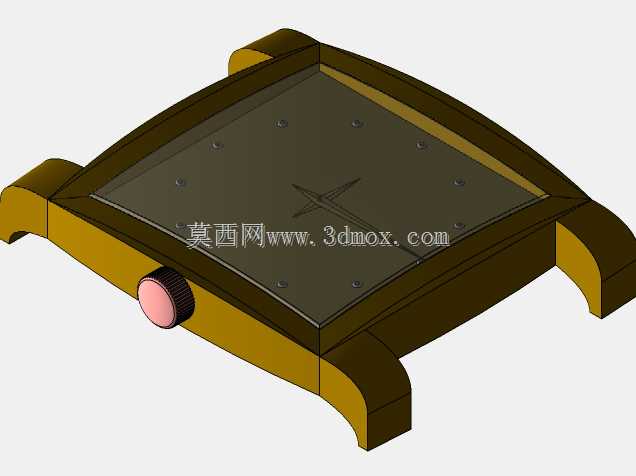

方形复古腕表曲面结构三维建模作品

　　日常消费类精密计时产品的结构设计中，腕表的外观曲面与内部腔体匹配一直是建模环节的重点难点，不同于规则几何形态的工业零部件，腕表作为随身佩戴的计时装置，既要满足内部机芯的装配空间要求，也要兼顾佩戴贴合度与外观质感的平衡，本次建模的方形腕表结构，正是围绕这一核心需求展开的曲面设计实践。从实际应用场景来看，这类方形复古腕表多面向日常佩戴、穿搭装饰的民用消费场景，表壳的弧度设计直接决定了佩戴时与手腕的贴合程度，建模过程中首先需要明确表壳的安装边界：表耳作为表带的连接结构，其内侧间距需要匹配通用规格的皮质或金属表带，表耳的弯折角度需要贴合手腕自然弧度，避免佩戴时出现硌手、表带翘起的问题。

　　表壳整体采用方形倒圆角的轮廓设计，区别于传统圆形腕表的曲面过渡逻辑，方形表的四个边角曲面需要兼顾视觉柔和度与结构强度，建模时通过曲面放样工具调整边角的曲率变化，既避免直角带来的生硬感，也保证表壳侧壁有足够的厚度容纳内部机芯衬圈。表盘部分的建模重点在于刻度点位与表针转动空间的预留，12个刻度点位均匀分布在表盘圆周上，建模时需要严格保证各点位的角度公差，避免后续装配刻度标识时出现偏移；表针的转动轴位于表盘几何中心，建模时预留的轴孔位置需要与表壳中心完全同轴，同时表盘与表镜之间的间隙需要控制在合理范围，既避免表针转动时剐蹭表镜，也不会因为间隙过大导致表盘进灰的装配隐患。

　　表冠设置在表壳3点钟方向，作为时间调校的操作部件，其位置需要避开表耳的安装空间，同时突出表壳侧壁的高度要符合人体工程学要求，方便用户用指尖拧动调校，建模时表冠与表壳的连接位置做了圆弧过渡处理，避免应力集中导致的结构断裂问题。从结构设计的思路来看，整个表壳采用一体化曲面建模逻辑，没有拆分多余的拼接零件，减少后续装配的公差累积问题，表壳背部的后盖安装位预留了环形卡槽，用于装配压合式后盖，保证腕表的密封性能。建模过程中反复调整曲面的G2连续度，保证表壳各个面的过渡顺滑，没有明显的折痕与棱角，尤其是表壳正面到侧壁的过渡曲面，曲率变化均匀，后续做表面抛光处理时不会出现光影断层的问题。尺寸边界方面，表壳整体宽度控制在适合多数人佩戴的38毫米区间，表耳之间的间距为20毫米，适配市面上绝大多数通用规格的替换表带，表壳厚度控制在10毫米以内，避免佩戴时过于厚重卡袖口。表镜采用略高于表壳的微凸设计，既提升表盘的视觉通透感，也能在表壳受到正面磕碰时让表镜先接触受力，保护表壳主体结构。整个建模过程没有采用复杂的实体堆砌，而是通过曲面剪裁、加厚、缝合的方式完成主体结构，曲面的控制点分布均匀，后续如果需要调整表壳尺寸、修改弧度细节，只需要调整对应位置的曲面控制点即可，不需要重新搭建整体结构，为后续的款式迭代预留了足够的修改空间。

　　这类曲面建模的练习，本质上是在平衡外观审美与结构实用性之间的关系，不同于纯艺术类的曲面造型，工业产品的曲面每一处曲率变化都要服务于实际的装配需求与使用体验，比如表耳的弧度如果过于平直，佩戴时表带会与手腕之间留有缝隙，贴合度差；如果弧度过大，又会导致表带安装困难，甚至出现表耳应力断裂的风险。表壳的边角圆角半径如果过小，视觉上会过于尖锐，佩戴时容易剐蹭衣物；圆角半径过大，又会丢失方形表本身的复古硬朗质感，建模时需要反复调整圆角的曲率参数，在视觉效果与使用体验之间找到平衡点。表盘的刻度点位采用凹点设计，建模时在表盘曲面上通过等距阵列生成点位，再做凹陷处理，后续生产时可以直接在点位上填充夜光涂层，不需要额外粘贴刻度标识，减少装配工序。表针的建模采用薄片实体结构，长度控制在刚好不超出表盘内圈的范围，避免表针转动时碰到表壳内侧壁，时针与分针的厚度差做了区分，方便用户快速识别时间，同时表针的重心落在转动轴位置，避免长期使用后表针因为重心偏移出现走时不准的问题。
