伞绳收纳固定锁具结构设计方案

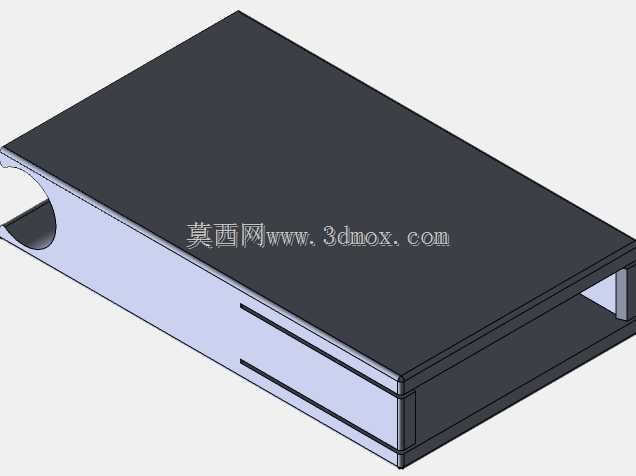

　　这款结构件主要面向户外伞绳使用场景设计，解决伞绳收纳、临时固定时的绳端松脱、缠绕杂乱问题，在户外露营、装备捆扎、应急绳具部署场景中都能适配使用。从实际使用逻辑出发，设计时优先考虑了单手操作的可行性，整体采用扁平薄型壳体结构，主体外壳做了大平面直板造型，厚度控制在适配常规伞绳穿入的尺寸区间，边缘做了小圆弧过渡，避免户外使用时剐蹭衣物或者装备面料。壳体侧面预留的穿绳孔做了内倒角处理，伞绳穿入时不会被孔边毛刺刮伤绳体纤维，延长伞绳的使用寿命。

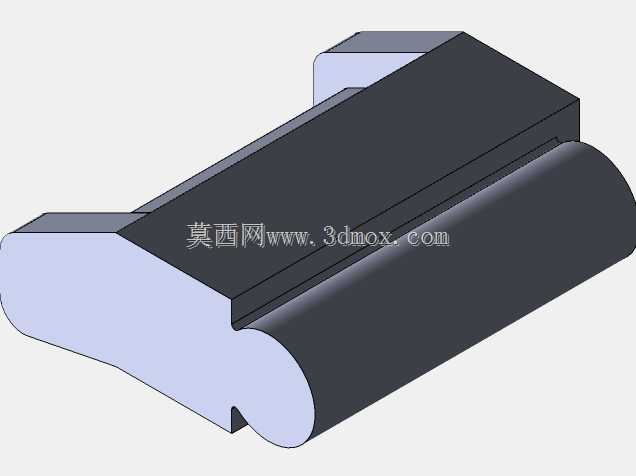

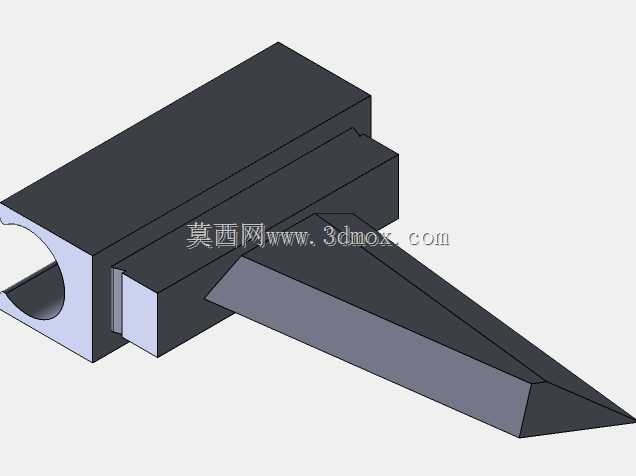

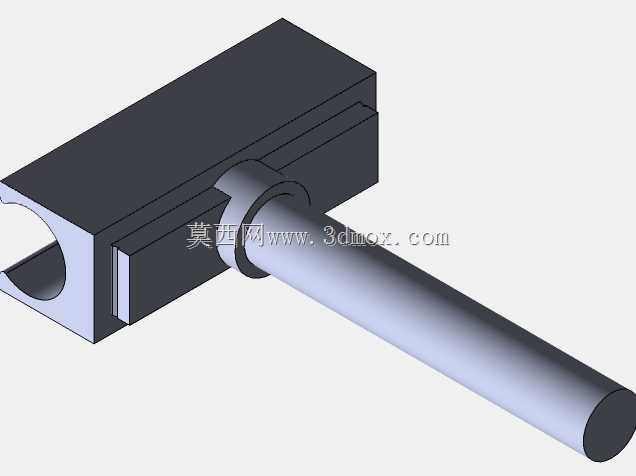

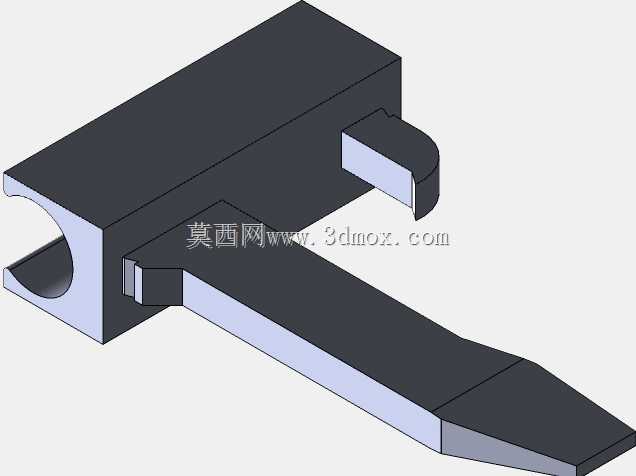

　　内部的锁止结构采用了楔形卡位设计，当伞绳从穿入端送入后，拉动绳体时楔形块会在弹簧预紧力作用下自动卡紧绳身，拉力越大锁止力越强，不会出现绳体滑脱的情况；需要释放绳体时，按压壳体侧面的解锁拨片，楔形块退回避让空间，即可顺畅抽出伞绳，整个操作过程无需额外工具，戴防滑手套也能完成操作。考虑到户外使用的复杂环境，壳体上下盖采用卡扣加定位筋的装配方式，不需要额外螺丝固定，装配后接缝均匀，日常淋雨、沾附泥沙后也能轻松拆解清理内部杂物，不会因为异物卡滞导致锁止功能失效。外形尺寸上，整体长度控制在手掌可握持的范围内，宽度适配多数户外装备的挂载织带间隙，可以直接穿在背包织带、腰带挂点上携带，不会突出过多造成勾挂。

　　安装边界方面，壳体底部预留了两个细长的穿槽，既可以穿入细伞绳作为挂载点，也能适配小型扎带将整个锁具固定在装备架、墙面等固定点位，作为临时绳具固定座使用。设计过程中针对不同直径的伞绳做了适配验证，内部锁止块的卡位行程覆盖了常规2mm到5mm直径的伞绳规格，不需要更换配件就能适配多数常用伞绳。壳体的上盖平面做了加厚处理，日常使用中即使受到挤压、磕碰也不会出现凹陷变形，保证内部锁止结构的活动空间不受外力影响。侧面的解锁拨片做了凸起防滑纹理，按压时的反馈力设置在适中区间，既不会因为误触导致锁止失效，也不会因为按压力度过大造成操作不便。

　　在绳体出入的位置，内部做了导向斜面，伞绳穿入时不需要刻意对准孔位，顺着斜面就能滑入锁止结构，降低暗光环境下的操作难度。整体结构没有多余的外露零件，所有活动部件都收纳在壳体内部，避免户外使用时被树枝、织带勾挂造成结构损坏。实际测试中，锁止状态下可以承受数十公斤的拉力不会滑脱，满足户外捆扎帐篷、固定装备、临时晾挂等场景的受力需求，同时整体重量控制在较低水平，不会给户外携带增加额外负担。
