棕榈树造型户外烧烤火坑一体化装置

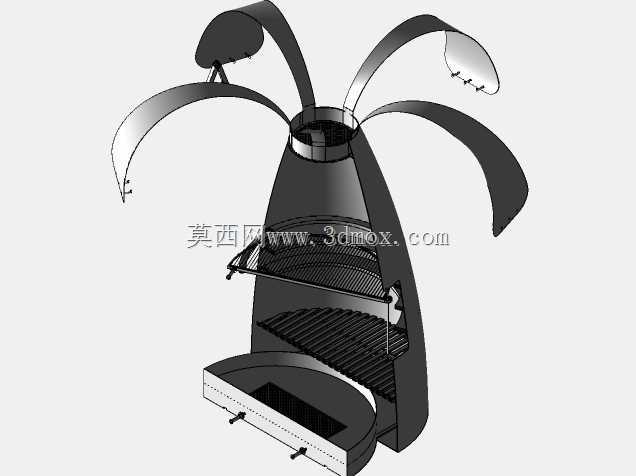

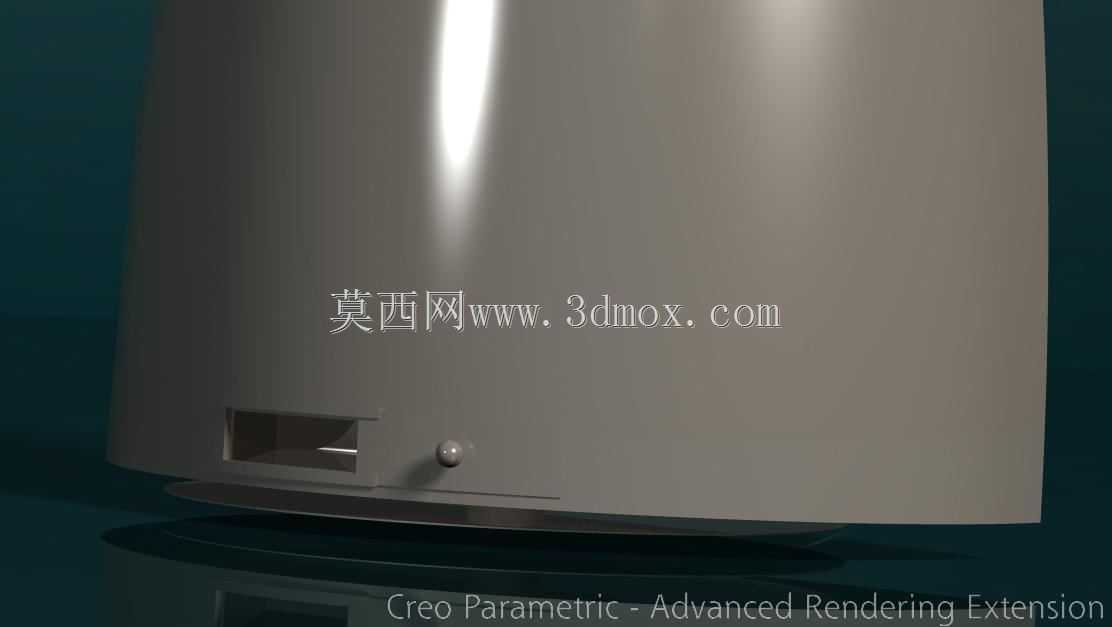

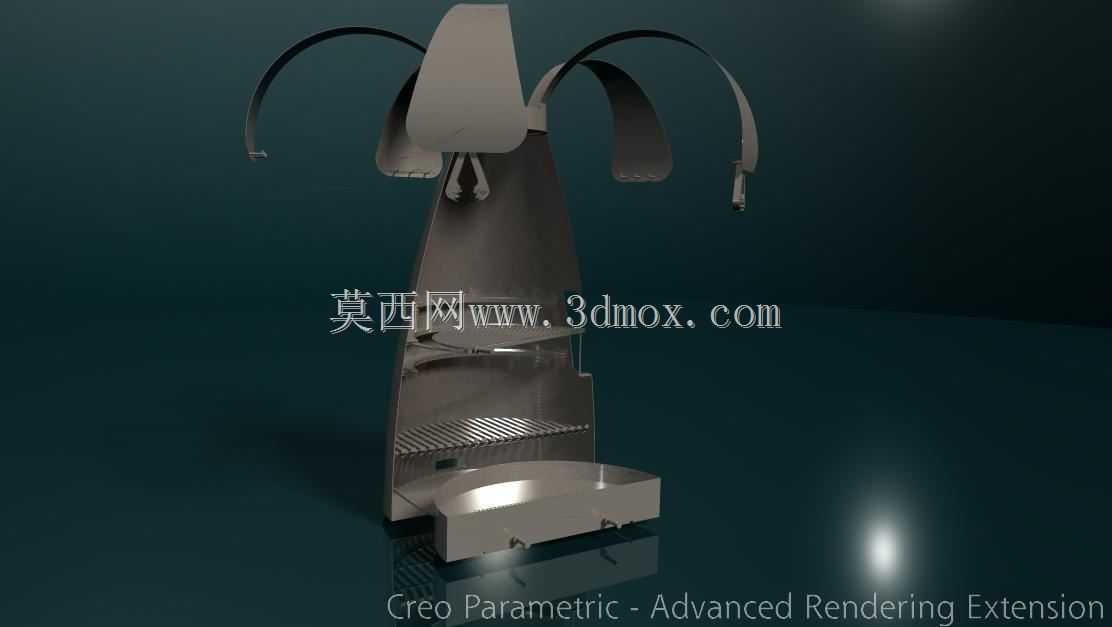

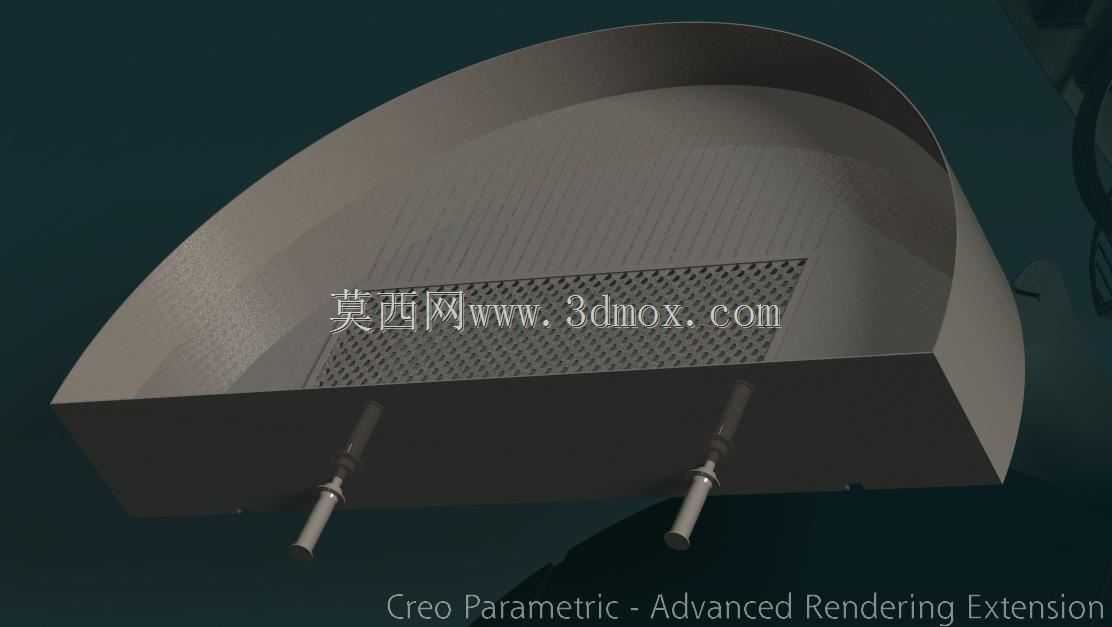

　　这款棕榈树造型的户外烧烤火坑装置，主要面向庭院休闲、户外露营地、商业露台餐吧这类场景使用，区别于常规方正的烧烤架，其造型辨识度极强，能在满足烹饪、取暖功能的同时，作为户外场景的景观装饰件存在。从结构设计逻辑来看，整体采用立式塔状承载结构，底部设置抽拉式接灰盒，承接烧烤过程中掉落的炭灰与食物残渣，抽拉行程经过限位设计，抽拉过程不会出现倾洒漏灰的问题，日常清理无需挪动整体设备，抽出接灰盒即可完成清灰作业。接灰盒上方是格栅式烧烤承载面，格栅条采用等间距排布，间隙控制在8mm，既可以保证炭块燃烧时的空气上下流通，维持燃烧效率，又能避免小块食材掉落进炭腔，格栅表面做了防滑凸起处理，放置烤网、烤盘时不会出现滑移错位。

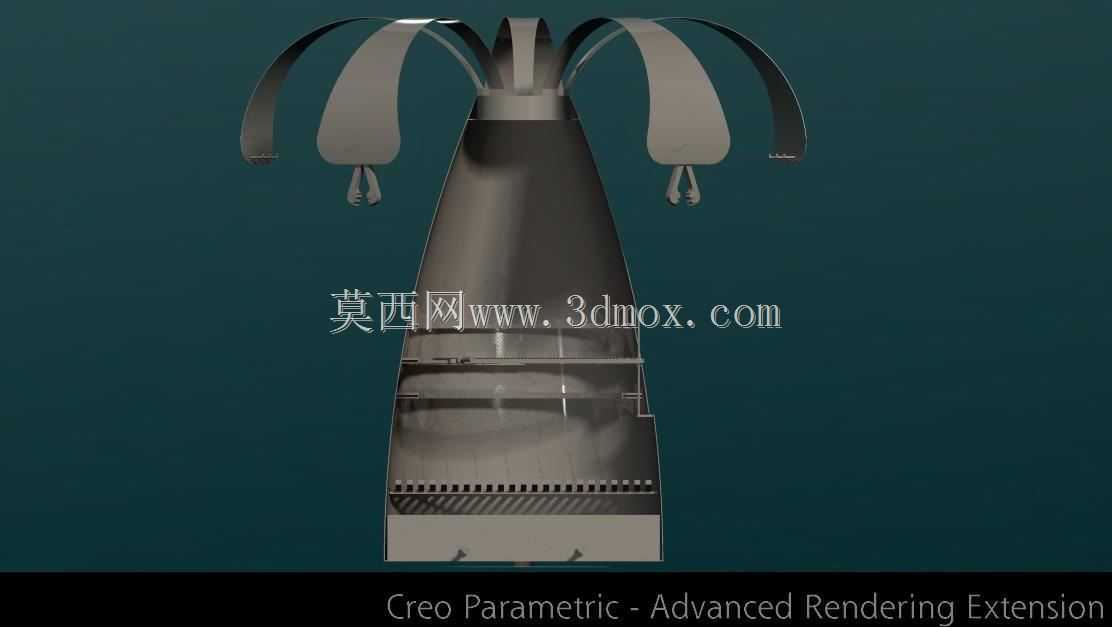

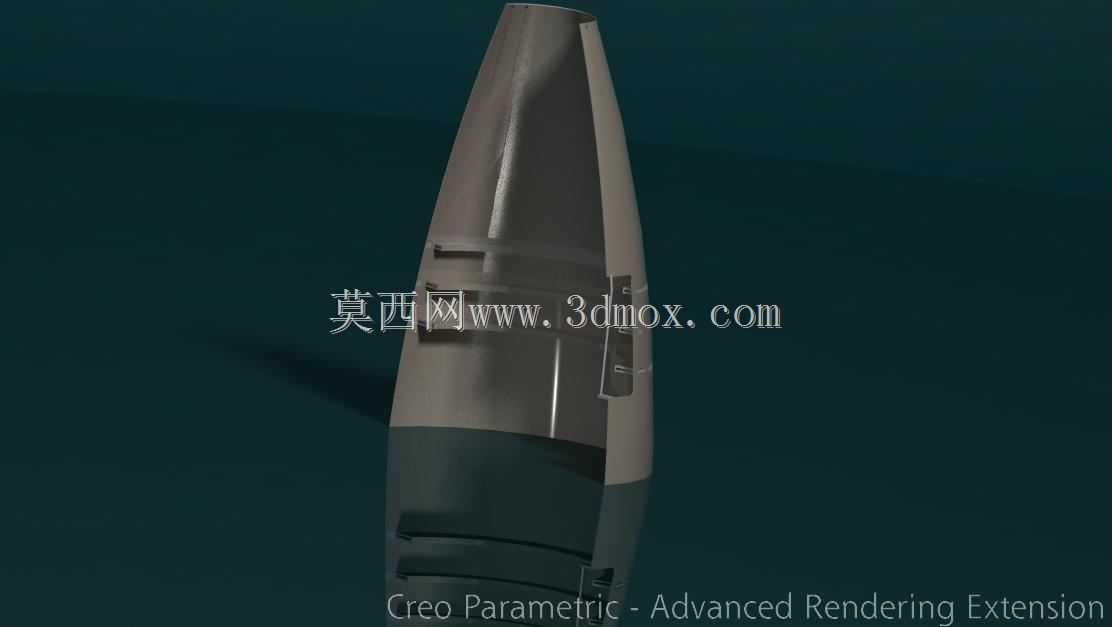

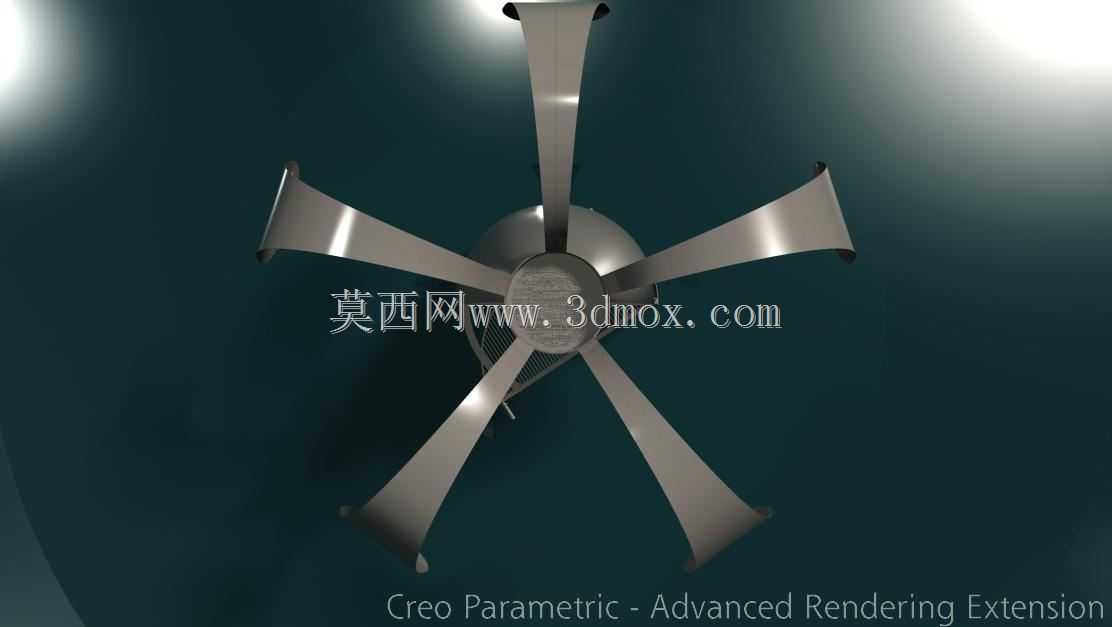

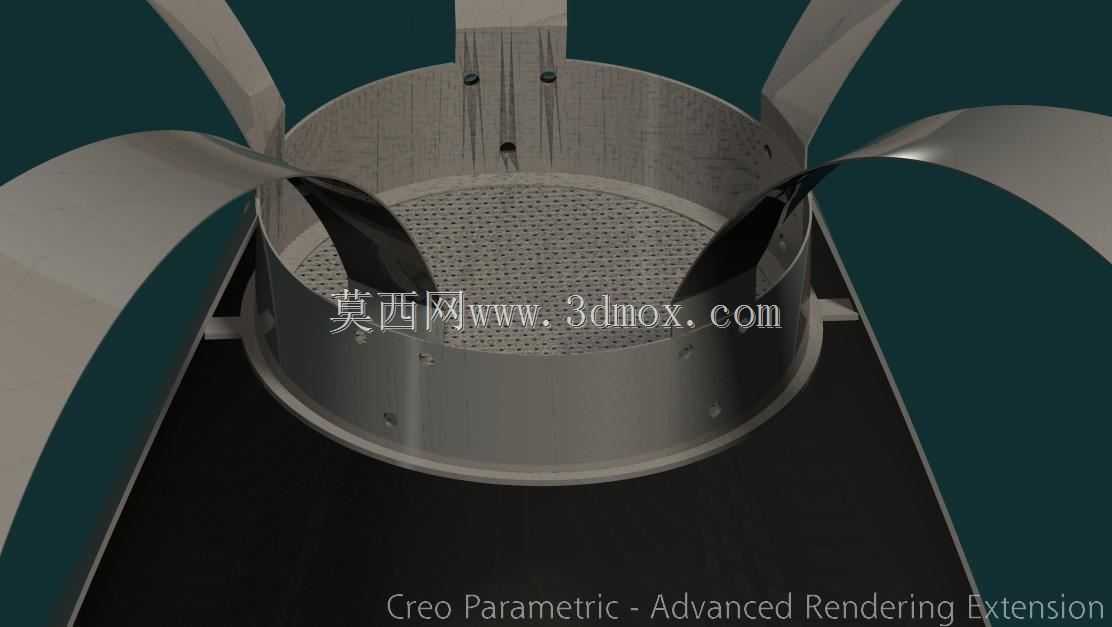

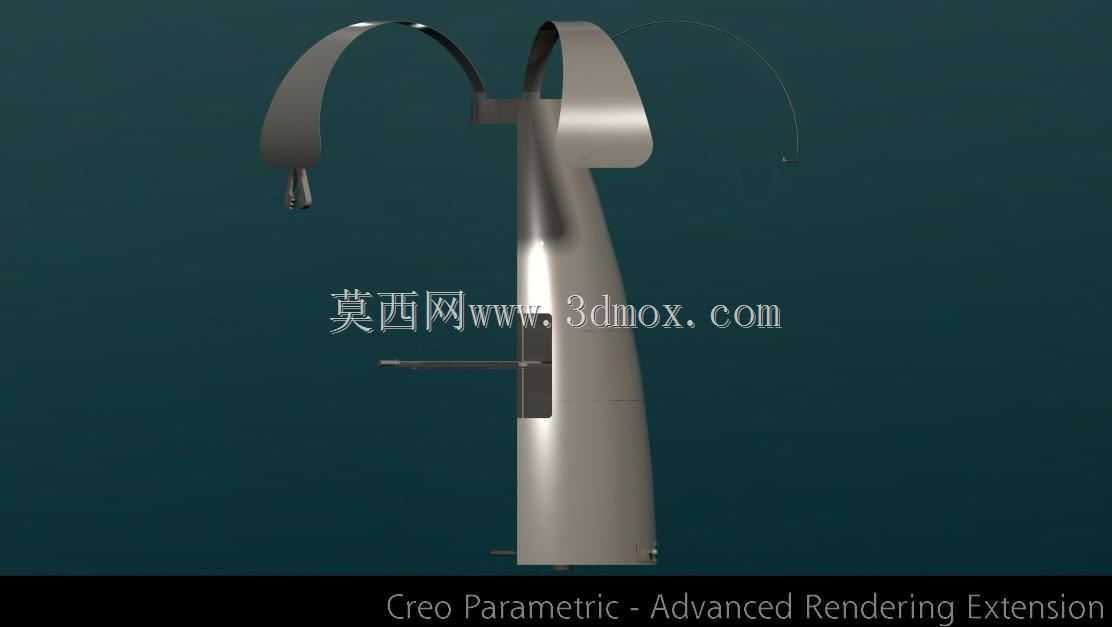

　　中部的锥形主体是整个装置的核心支撑结构，内部预留了炭料存放的腔体空间，腔体侧壁做了阵列式通风孔，进风方向沿腔体切线方向布置，能让进入腔体的空气形成旋流，提升炭料的燃烧充分度，减少燃烧过程中的烟气产生，锥形结构向上收窄的形态，也能引导燃烧产生的热流向上扩散，在装置周边形成均匀的取暖辐射范围，不会出现局部过热、侧边温度过高烫伤使用者的问题。上部的棕榈叶造型构件并非单纯装饰，每片叶状构件采用弧形弯折的薄金属板制作，向外延伸的弧度经过测算，能在烧烤区域上方形成半围合的挡烟导风结构，当户外有侧向微风时，弧形叶片可以改变气流方向，避免烟气直吹烧烤操作的人员，同时叶片的安装角度做了可微调的铰接设计，使用者可以根据现场的风向调整叶片的偏转角度，获得更好的挡烟导风效果，叶片末端还预留了小挂点，可以悬挂烧烤夹、毛刷这类小型工具，取用十分方便。

　　从安装边界来看，整体设备的落地占地面积约0.4平方米，底部设置四个可调式支撑脚，可适应不平整的户外地面，调节范围在0-30mm，安装时不需要做地面预埋固定，直接放置在硬化地面即可使用，设备整体重心经过配平计算，即使受到侧向的轻微碰撞也不会出现倾翻。设备所有外露的金属构件边缘都做了倒圆角处理，圆角半径不小于3mm，避免使用过程中剐蹭划伤使用者，金属表面采用耐高温的喷涂处理，可承受长期的高温烘烤，不会出现表层脱落、锈蚀的问题，适配户外长期放置的使用需求。

　　在功能整合上，这款装置同时兼顾了烧烤烹饪与篝火取暖的双重作用，不需要额外搭建独立的火坑，当不需要烧烤时，取出上部的烧烤格栅，即可作为户外火坑使用，满足围坐取暖、氛围营造的需求，棕榈树的造型也能和庭院绿植、户外休闲的场景风格自然融合，不会像常规工业风烧烤架那样和景观环境产生违和感。结构建模过程中，所有钣金件的折弯半径都匹配常规钣金加工的工艺要求，没有出现无法加工的锐角折弯，焊接位置都设置在构件的非外露面，保证外观面的整体性，各个可拆卸部件之间都设置了定位止口，拆装时不需要额外找正位置，对位后即可完成装配，日常收纳时可以将上部的叶片构件拆下，减少整体的存放占用空间。
