棕榈造型户外庭院烧烤炉结构设计

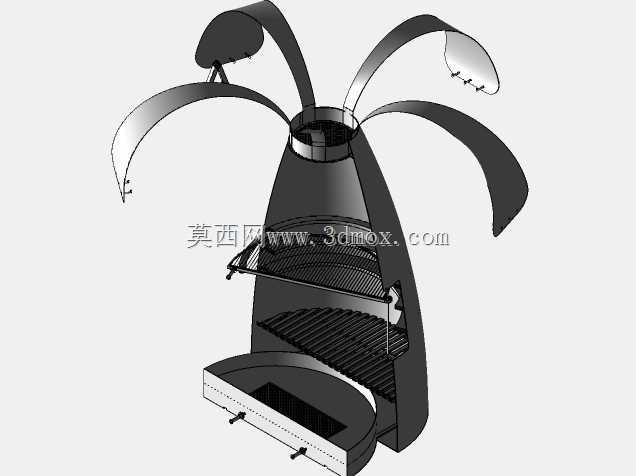

　　这款户外烧烤设备采用仿生棕榈树的外观构型，打破了传统烧烤炉方正或圆筒的刻板造型，将休闲场景的装饰属性与实用烹饪功能做了深度融合。从结构分层来看，设备下部设置抽拉式积灰接渣抽屉，抽屉前端预留抠手位，抽拉行程经过限位设计，满负荷承载炭灰时不会出现滑脱倾洒问题，抽屉与炉体之间预留3mm的通风间隙，可辅助炭层底部补氧，避免炭火燃烧不充分产生大量一氧化碳。炉身中部为双层烤架布置区，下层烤架距离炭盆高度为180mm，适配大火力快烤食材的使用需求，上层烤架距离炭盆高度为320mm，可用于食材保温或慢烤耐熟食材，烤架采用格栅式圆钢焊接结构，单根格栅直径5mm，格栅间隙12mm，既能保证热量均匀向上传递，又可避免小块食材掉落至炭盆区域。

　　炉身上部为收拢式导烟结构，类似棕榈树干的锥面造型可将烧烤产生的油烟向顶部聚拢，配合四片向外舒展的棕榈叶造型导流板，可将上升的油烟向设备外侧斜上方引导，避免油烟直扑操作位的使用者，导流板边缘做卷边处理，既提升了钣金结构的刚性，也可避免安装或移动过程中锐边划伤人员。从安装边界来看，设备整体落地占地面积约0.6平方米，底部支撑脚做加宽处理，放置在户外草坪、硬质铺装露台时都可保证足够的稳定性，无需额外打膨胀螺栓固定，整体高度为1.6m，操作位高度距离地面850mm，符合成年人站立操作的人体工程学尺寸，长时间翻烤食材不会出现腰部过度弯曲的疲劳感。

　　设备的炭盆区域采用可拆卸式结构设计，清理炭渣时可直接将炭盆整体取出倾倒，无需探身到炉身内部操作，炭盆侧壁布置多排直径8mm的通风孔，可根据炭火燃烧情况调整进风量，控制炉温区间。四片棕榈叶造型的上部结构采用螺栓拼接方式与顶部基座连接，长途运输时可拆解为扁平部件，降低包装体积与物流成本，现场组装时仅需对应孔位锁紧螺栓即可，无需复杂的校准工序。从应用场景来看，这款设备既可以满足家庭庭院日常户外聚餐的烧烤需求，也可放置在露营地、户外餐吧、民宿庭院作为兼具装饰性与实用性的配套设施，其独特的造型可成为场景内的视觉亮点，区别于常规商用烧烤设备的工业感外观。

　　结构设计过程中，所有钣金折弯处均做了R3的圆角过渡，避免应力集中导致的钣金开裂问题，焊接位置全部采用连续满焊后打磨抛光处理，避免户外使用时雨水渗入焊缝造成锈蚀，整体材质适配户外长期使用的耐候要求，表面喷涂耐高温哑光涂层，可承受烧烤过程中产生的持续高温辐射，不会出现涂层脱落、变色问题。烤架支撑位采用卡槽式固定结构，需要清洁时可直接向上提起取下烤架，无需拆卸额外紧固件，日常维护操作十分便捷。
