食品加工用立式冷烟发生装置结构设计

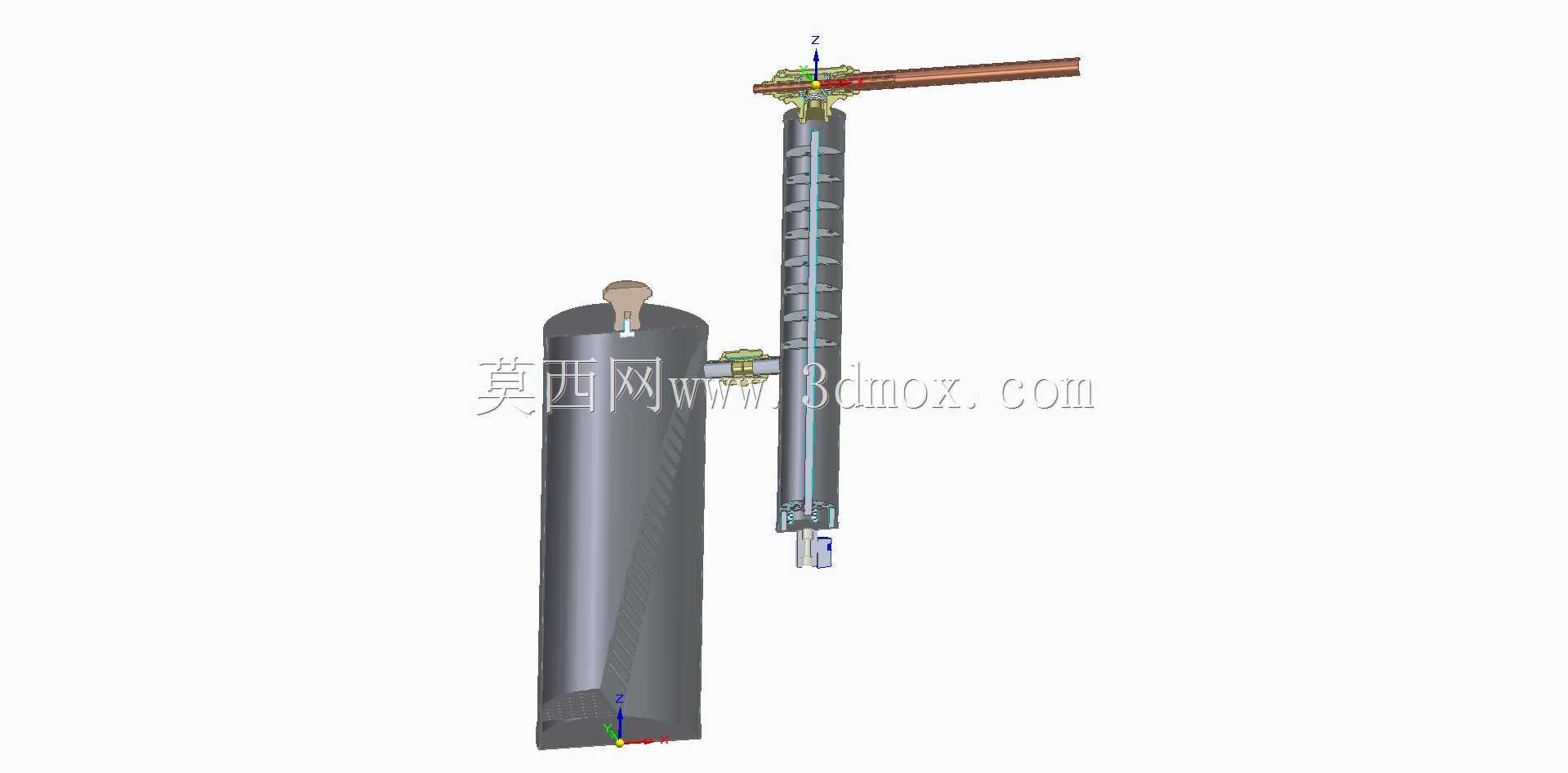

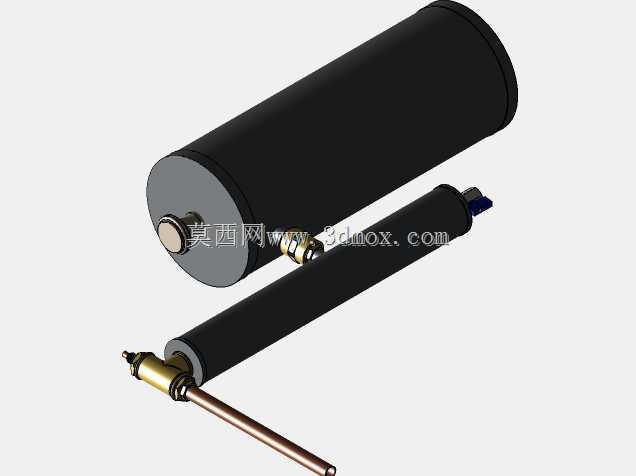

　　在肉制品、特色果蔬制品的低温烟熏加工场景中，冷烟发生装置是决定产品风味与加工品质的核心配套部件，区别于传统直燃式热烟熏设备，这类装置需要将发烟段产生的烟气温度控制在22-30℃区间内，避免高温烟气导致食材表层蛋白变性、风味流失，同时还要保证烟气输出的均匀性与洁净度，减少烟气中携带的焦油、大颗粒杂质附着在食材表面影响成品观感。从结构设计逻辑来看，这套装置采用立式分体布局，主罐体承担烟气缓冲、杂质沉降的功能，侧边竖直布置的多级换热柱体是实现烟气降温的核心结构，顶部横向伸出的管路组件直接对接烟熏仓的进气端口，整套结构的安装边界需要预留侧边检修空间，主罐体底部设置排污接口，日常维护时可直接排出沉降的焦油与冷凝废液，不需要拆解主烟气管路。

　　设计过程中优先考虑了烟气的流道走向：发烟源产生的粗烟气首先进入主罐体下部，经过扩容减速后，大颗粒杂质在重力作用下沉降到罐体底部锥段，初步净化的烟气向上进入侧边的换热柱体，柱体内部设置的多层折流板不断改变烟气流向，延长烟气与柱体外壁的接触换热时间，让烟气携带的热量通过柱壁与外界空气完成热交换，降温后的冷烟气经过顶部的阀块组件调节流量后，通过横向输出管路送入烟熏作业仓。顶部的阀块集成了流量调节、压力泄放、温度检测的接口，不需要在输出管路上额外加装分散的阀件，减少了管路连接点的烟气泄漏风险，阀块与横向管路采用快装卡接结构，拆卸清理时不需要动用专用工具，适配食品加工场景定期深度清洁的卫生要求。

　　主罐体侧边设置的小型接口可接入压缩空气支路，在设备停机维护时可通过压缩空气吹扫内部流道附着的烟垢，减少人工清理的工作量。从安装适配性来看，整套装置的竖直安装高度可适配常规烟熏仓的侧装接口位置，横向输出管路的长度可根据现场安装距离做适配调整，底部支撑脚设置了长条形安装孔，可抵消现场安装面的平面度误差，不需要额外加工定制安装底座。在流道设计上特意规避了直角转弯结构，所有烟气流通的转角位置都做了圆弧过渡处理，减少烟气在转角处形成涡流导致的积灰问题，同时降低烟气输送过程中的阻力损失，保证输出端的烟气压力稳定，不会因为流道阻力波动导致烟熏仓内的烟气浓度忽高忽低。

　　换热柱体的外壁设置了环形散热翅片结构，在自然通风条件下即可满足烟气降温需求，不需要额外配置循环水冷系统，降低了整套设备的配套成本与运行能耗，只有在夏季环境温度超过35℃的场景下，才需要在柱体侧边加装辅助散热风扇即可达到设计降温效果。主罐体顶部设置的快开人孔结构，可定期打开检查内部积垢情况，人孔密封采用食品级硅橡胶密封圈，耐受烟气中的焦油成分腐蚀，长期使用不会出现密封老化泄漏的问题。整套结构的受力设计经过校核，主罐体与侧边换热柱体之间的连接管路采用加厚壁管设计，可承受长期运行过程中的振动载荷，不会出现焊缝开裂的问题，底部支撑结构可承载满负荷运行时罐体内部存留冷凝液的总重量，安装固定后不需要额外做加强支撑。在实际选型适配时，可根据烟熏仓的容积大小调整顶部阀块的通径规格，单台装置可适配10-15立方容积的烟熏仓使用，如果是更大容积的烟熏作业场景，可多台装置并联布置，通过统一的控制信号调节每台装置的发烟量，保证大容积仓内的烟气浓度均匀性。
