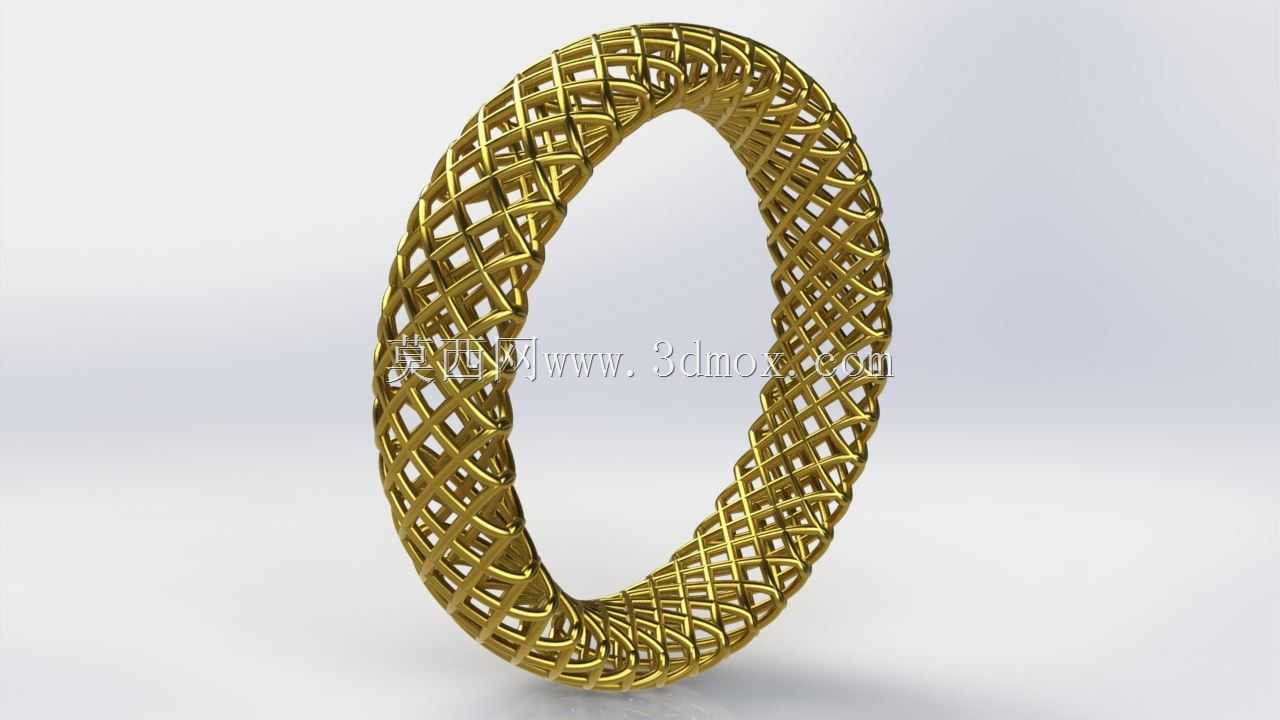

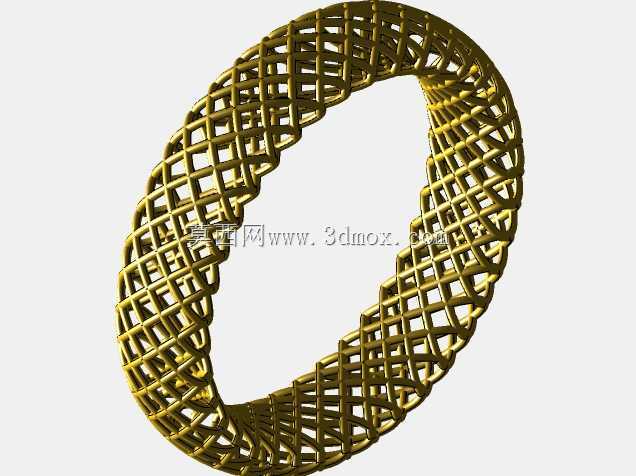

镂空编织结构金属手镯三维设计

这款环形镂空构件的设计，最初是面向轻奢饰品加工领域的打样需求落地的，在首饰加工生产线里，这类结构的产品既可以作为终端佩戴饰品直接面向消费端，也可以作为工艺验证样件，用来测试五轴精雕机、失蜡铸造工艺对复杂交错网格结构的成型能力。日常接触的饰品加工场景里，很多消费者会觉得通体实心的金属手镯重量偏大，长时间佩戴容易在腕部留下压痕，尤其是采用金、银这类密度较高的贵金属材质时，克重直接和材料成本挂钩，过重的产品也会抬高终端售价，压缩受众覆盖范围。这款结构在设计初期就把减重作为核心考量方向，整体采用连续交错的编织网格构型，在保证环形结构整体径向刚度的前提下，把实体材料占比控制在同尺寸实心环体的18%左右，既能够大幅降低成品的整体重量，提升长时间佩戴的舒适度，也能有效减少贵金属材料的耗用，控制加工端的原料成本。

从结构设计的逻辑来看，整个环体没有采用传统的拼接焊接结构，所有网格筋条都是连续平滑过渡的一体化构型，每一根筋条的截面都采用了倒圆角的矩形截面，棱边全部做了R0.3mm的圆角处理，完全避免尖锐棱角接触皮肤造成的剐蹭不适，也能减少电镀、抛光工序里的棱角堆漆、毛刺残留问题。环体的整体截面采用符合人体工学的椭圆构型，长轴方向适配普通人手腕的前后宽度，短轴方向贴合腕部两侧的弧度，佩戴时不会出现卡压尺骨茎突的问题，和腕部皮肤的接触压力分布更均匀，不会像正圆环体那样在手腕活动时出现局部硌压的情况。网格的交错角度经过反复调整，相邻筋条的交叉位置全部做了顺滑的曲面过渡，没有应力集中的锐角拐点，不管是采用失蜡铸造工艺做贵金属成品，还是采用3D打印做树脂样件，都不会出现交叉位置的成型缺陷，后期抛光时也不会因为结构死角导致抛光不到位的问题。

在安装和适配边界上，这款环体的内圈长轴尺寸控制在60mm，短轴尺寸控制在52mm，适配绝大多数成年女性的腕部维度，筋条的截面宽度控制在1.2mm，厚度控制在1mm，整个环体的径向宽度为8mm，既保证了网格结构的视觉层次感，又不会因为环体过宽显得笨重。如果需要适配不同的佩戴需求，只需要在建模环境里调整整体的缩放比例，或者调整椭圆截面的轴长参数，就可以快速衍生出不同圈口尺寸的版本，不需要重新搭建网格的基础拓扑结构。网格的疏密程度也预留了参数调整空间，调整螺旋缠绕的圈数就可以改变网格的孔隙大小，适配不同风格的设计需求，比如做偏硬朗的男士款时可以加大筋条截面宽度、减少网格密度，做偏纤细的女款时可以缩小筋条截面、加密网格提升精致感。

从实际生产的适配性来看，这个结构的脱模角度经过了专门优化，所有筋条的侧面都预留了最小1.5度的拔模斜度，不管是采用压模做橡胶模浇铸银版，还是采用CNC直接加工蜡模，都不需要做额外的结构拆分，能够一次性完成成型。网格的孔隙尺寸控制在3mm以上，铸造过程中石膏模的排气通道顺畅，不会出现卷气、砂眼这类铸造缺陷，后期抛光时抛光轮可以顺利伸入孔隙位置，不会留下抛光死角。另外这个结构除了作为饰品使用之外，调整尺寸参数之后还可以作为工业设备上的装饰护圈、灯具的透光格栅、手持设备的防滑外套等构件使用，只需要根据实际的安装需求调整环体的截面形状、筋条的截面参数和整体尺寸，就可以快速适配不同的应用场景，结构本身的拓扑通用性很强，不需要做大幅度的结构改动就能跨领域复用。在建模过程中，所有的特征都是全参数化关联的，调整任意一个参数都可以驱动整个模型自动更新，不需要逐个修改零散的特征，对于系列化产品的开发来说能够大幅缩短设计周期，减少重复建模的工作量。
