梅塔特隆阀块结构三维设计方案

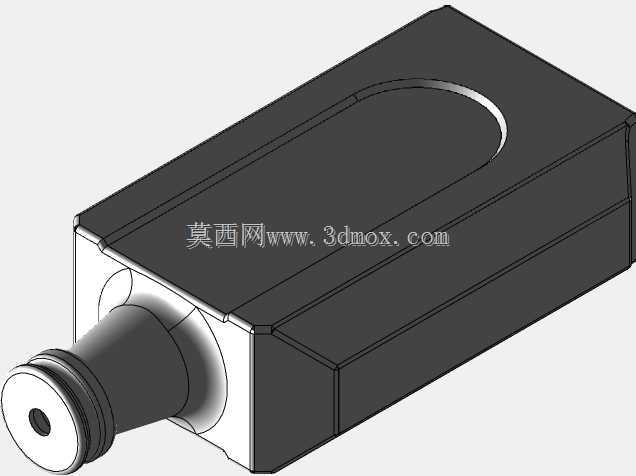

　　在液压系统集成化设计的实际工程场景中，这类集成阀块的应用覆盖了从小型液压动力单元到中型工业设备液压站的诸多工况，常见于机床液压夹紧回路、小型工程机械执行机构控制、自动化生产线液压工装的动力分配环节，核心作用是将原本分散布置的液压阀件、油路通道整合在单一金属块体内，大幅减少管路连接带来的泄漏风险、压力损失与安装空间占用。从结构设计逻辑来看，该阀块采用长方体基体作为主体承载结构，主体块体的六个平面均预留了阀件安装面与工艺孔封堵位置，前端伸出的阶梯轴状结构为外接油口的连接端，阶梯段设计了多道密封槽位，可适配O型圈或组合密封件的安装，保证外接管路与阀块内部油路连通时的密封可靠性，避免高压工况下的油液渗漏问题。

　　设计过程中首先需要梳理整个液压回路的通断逻辑，确定各个油口的通径、压力等级与流向，再在块体内部规划交叉油路的走向，避免油路之间出现壁厚不足导致的窜油问题，同时要保证内部流道的转角处尽量采用大圆弧过渡，减少液压油在流道内流动时的局部压力损失，降低系统发热的概率。外形尺寸的规划需要结合实际安装空间的边界条件，主体长方体的长宽高比例适配标准安装底板的固定孔位，前端连接端的伸出长度需要考虑外接管路接头的安装操作空间，避免安装时扳手操作空间不足导致的装配困难，块体表面的各个阀件安装面的平面度需要控制在0.02mm以内，表面粗糙度达到Ra1.6，保证阀件安装后的密封面贴合度，防止高压油从安装结合面渗漏。

　　在实际选型应用时，需要先核对阀块的额定工作压力是否匹配系统的最高工作压力，通常这类中低压集成阀块的额定压力可覆盖25MPa以下的工况，内部油路的通径需要根据各个回路的最大流量计算确定，避免通径过小导致的流速过高产生噪音与气蚀问题。安装边界方面，阀块底部通常设置四个固定安装孔，孔位间距符合通用液压站的安装标准，可直接固定在液压站油箱顶面或集成安装支架上，各个侧面的阀件安装位置需要预留足够的接线、操作空间，尤其是电磁换向阀的接线端、手动调节旋钮的操作端，不能被周边其他元件遮挡，方便后期调试与维护时的操作。

　　结构细节上，块体内部的工艺孔在加工完成后需要采用钢珠或螺塞进行封堵，封堵位置需要做耐压测试，保证在1.5倍额定压力下无渗漏，前端连接端的外螺纹规格需要和外接管路的接头规格匹配，阶梯密封槽的尺寸公差需要严格控制，避免密封件压缩量过大导致的装配困难或者压缩量不足导致的密封失效。从三维建模的角度来看，建模过程中需要先绘制块体的基体特征，再依次绘制各个安装面的阀件安装孔、密封槽、固定螺纹孔，最后绘制内部的油路通道，建模时需要注意各个油路孔的深度、相交位置的准确性，避免出现油路不通或者壁厚过薄的问题，完成建模后还需要进行干涉检查，核对各个阀件安装后是否存在结构干涉，同时可以通过流体仿真模块模拟内部流道的油液流动状态，优化流道转角结构，进一步降低压力损失。在实际生产加工环节，这类阀块通常采用45号钢或铝合金作为毛坯材料，加工完成后需要进行去毛刺处理，尤其是内部流道的相交位置，残留的铁屑可能会在系统运行时进入液压阀件，导致阀芯卡滞、密封件划伤等故障，表面处理可根据工况选择发黑、镀锌或者阳极氧化处理，提升块体的防锈耐腐蚀能力，适配不同的工作环境。
