交错编织结构16号扩大铝片三维设计

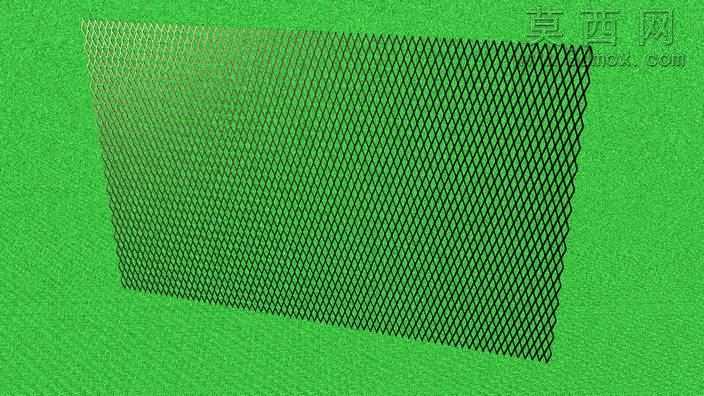

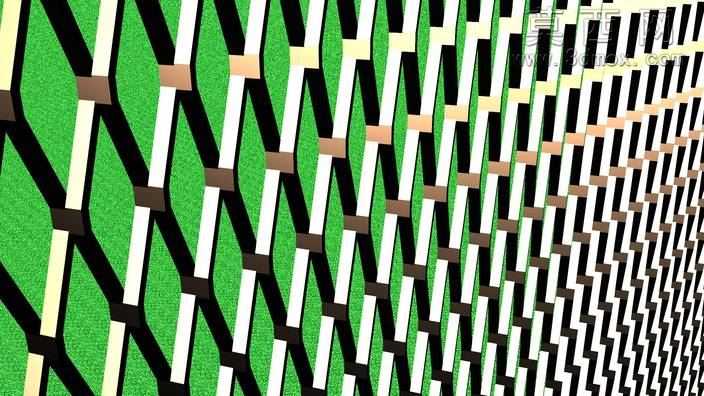

本作品为16号扩大铝片的三维建模设计，采用Autodesk Inventor软件完成全参数化建模流程，建模初期先梳理铝片交错编织的排布逻辑，以单根铝片的基础截面为建模起点，通过草图绘制精准锁定铝片的厚度、宽度与弯折弧度参数，确保单根构件的尺寸符合13.75*24的规格要求。建模过程中运用阵列与路径跟随命令，实现多根铝片的规律性交错排布，精准还原铝片之间互相穿插、叠压的编织结构，每一处衔接位置都做了公差适配处理，避免构件之间出现干涉穿模问题。材质渲染阶段，针对铝片的金属特性调配专属材质，为铝质构件赋予细腻的磨砂金属质感，调整金属粗糙度与反射参数，还原铝合金材质特有的哑光银白光泽，同时为穿插位置的固定卡扣调配古铜色金属材质，通过色彩与质感的区分强化结构层次，背景搭配绿色绒面材质作为衬托，进一步凸显铝片结构的线条感与秩序感。结构设计上，该扩大铝片采用连续交错的编织形态，单根铝片通过规律的弯折形成连续的菱形镂空单元，相邻铝片之间通过卡扣结构实现位置固定，整体结构既具备金属构件的结构强度，又通过镂空编织形态实现轻量化设计，排布均匀的镂空单元可满足通风、透光或是过滤筛分的使用需求。设计思路围绕实用五金构件的标准化建模展开，全程遵循五金配件的生产加工逻辑，所有弯折角度、衔接位置的参数都参考实际铝型材冲压加工的工艺要求设定，确保三维模型可直接对接后续的工程图导出与生产加工环节，模型中每一处结构细节都做了倒角处理，避免尖锐棱角带来的加工与使用安全隐患，整体模型结构规整，参数可编辑，可根据实际使用需求调整铝片厚度、编织密度与整体尺寸，适配不同场景下的五金配件使用需求。
