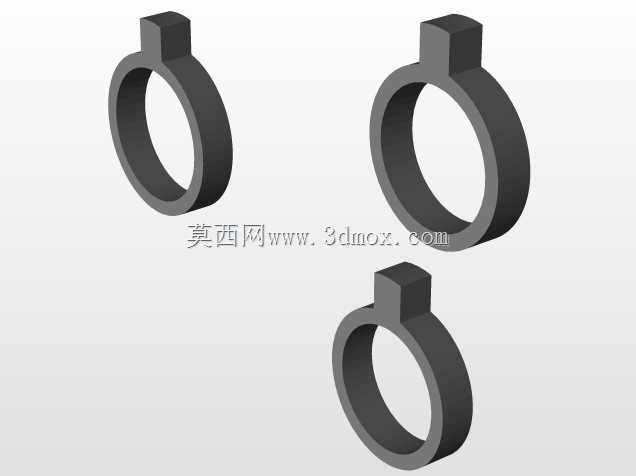

带凸台连接结构环形阀块零件设计

　　在流体控制管路系统的阀组集成设计场景中，这类带顶部凸台的环形阀块零件，常作为小型流体通路的转接承载结构使用，区别于常规块式集成阀的厚重结构，环形本体的设计能够直接嵌套在对应通径的管路外侧，不需要额外占用管路周边的横向安装空间，对于紧凑型阀岛、小型实验流体台架这类安装边界受限的场景适配性更强。从结构功能来看，环形本体的内孔为流体过流通道，加工时需要严格保证内孔的圆柱度与表面粗糙度，避免流体流经时产生不必要的压损，同时内孔与对接管路的配合公差需要控制在过渡配合区间，既保证安装时的同轴度定位，也能避免配合间隙带来的流体渗漏风险。

　　顶部的方形凸台是该零件的核心功能延伸结构，凸台内部可加工小型控制流道、传感器安装孔或者手动调节杆的避让孔，不需要额外在环形本体侧壁开孔破坏整体结构强度，凸台的方形截面设计相比圆柱形凸台，在安装配套控制元件时能够提供更好的防转定位面，不需要额外加工防转平面，减少二次加工工序。设计这类零件时，首先要根据对接管路的通径确定环形本体的基础内孔尺寸，再根据系统工作压力计算环形本体的壁厚，壁厚取值需要同时满足耐压强度要求和顶部凸台的加工余量需求，避免凸台与环形本体衔接处壁厚过薄，在流体压力脉冲载荷下出现应力集中开裂的问题。

　　凸台与环形本体的衔接位置需要做圆角过渡处理，圆角半径不能小于1.5mm，一方面是减少机加工时的应力集中，另一方面也能避免3D打印成型时该位置出现支撑残留或者层间结合强度不足的问题。从安装边界来看，该零件的轴向安装尺寸由环形本体的宽度决定，设计时需要预留两端管路密封件的安装槽位置，密封槽的尺寸需要匹配对应规格的O型圈，保证静密封的可靠性；径向安装尺寸需要同时考虑环形本体的外径和顶部凸台的伸出高度，凸台的侧面与相邻管路或者其他阀件的最小间隙需要控制在3mm以上，避免安装时出现干涉，同时也给后续的维护拆装留出足够的操作空间。

　　在实际工况应用中，这类阀块零件多用于低压流体回路的控制转接，比如小型气动控制回路、实验室流体分配台架、小型水处理设备的支路控制单元，相比传统的块状阀组，这种环形嵌套式的结构能够大幅缩短流体通路的长度，减少流体在阀组内的滞留量，对于需要精准控制流体通断时序、减少介质残留的工况有明显优势。建模过程中需要注意环形本体内壁与凸台内部流道的相贯线处理，相贯位置需要做平滑过渡，避免出现锐角结构导致流体流经时产生紊流噪音，同时锐角位置在长期流体冲刷下也更容易出现气蚀损伤，平滑过渡的曲面能够有效提升零件的使用寿命。另外凸台的顶面需要加工成平整的安装基准面，平面度公差需要控制在0.05mm以内，保证后续安装的电磁阀、压力传感器或者调节旋钮能够紧密贴合，避免出现安装倾斜导致的密封失效或者动作卡滞问题。零件的边角位置除了必要的密封槽和配合面之外，其余非配合边都需要做0.5mm的倒角处理，去除机加工产生的毛刺，也避免安装操作时划伤操作人员。
