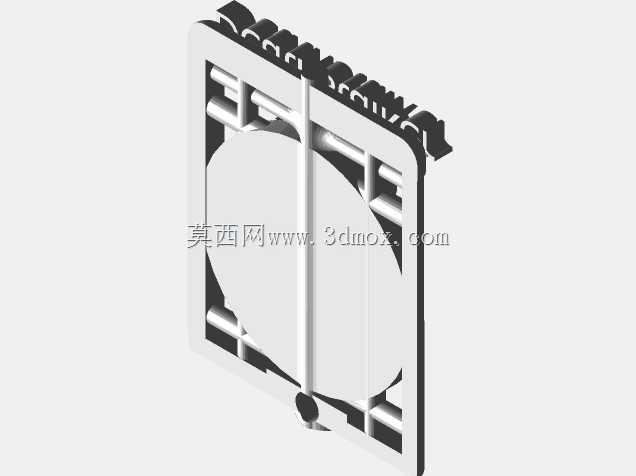

镂空框架式死亡猎手主题标识摆件结构设计

本次设计的镂空框架式主题标识构件，最初的需求场景来自线下战术主题场馆的导视配套、战术装备周边的装饰挂载需求，同时也可适配个性化桌面陈列、电竞空间墙面装饰的使用场景。在结构设计初期，首先明确了构件的核心功能：既需要清晰呈现主题标识的视觉辨识度，又要兼顾轻量化与结构强度，避免实心结构带来的材料浪费与安装负重过高问题。

从设计思路层面，首先拆解了标识的视觉构成元素：顶部的主题文字采用凸起立体结构，文字笔画做了0.8mm的圆角过渡处理，避免锐边在后续加工、安装过程中造成划伤，同时凸起高度控制在3mm，既保证触摸时的立体触感，又不会因凸起过高在运输过程中出现磕碰断边。主体视觉区域采用对称式框架支撑结构，框架内部的格栅做了等距排布，格栅宽度统一为2.5mm，相邻格栅的间隙控制在6mm，这个间隙尺寸经过反复验证，既不会因间隙过小导致3D打印或激光切割加工时出现粘料、堵料问题，也不会因间隙过大让整体结构显得松散，丧失框架的支撑刚性。

核心的标识图形区域采用半包围式承托结构，图形边缘与框架内侧预留1.2mm的装配间隙，若后续需要更换不同主题的图形面板，无需改动整体框架结构，仅需替换中间的图形片即可实现快速换型，这种模块化的设计思路大幅提升了构件的场景适配性。构件底部设置了直径4mm的定位凸点，对应安装底座上的定位沉孔，安装时仅需将凸点卡入沉孔即可完成快速定位，无需额外打胶或螺丝固定，若采用壁挂安装方式，框架背部预留了2个深度2mm的挂装槽，挂装槽的宽度适配常规的3mm自攻螺丝帽，可直接挂装在墙面预固定的螺丝上，安装拆卸都十分便捷。

外形尺寸方面，整体构件的外轮廓控制在120mm*80mm*10mm的范围内，这个尺寸属于手持便携与桌面陈列的黄金尺寸区间，既不会因尺寸过小导致标识细节模糊不清，也不会因尺寸过大占用过多陈列空间。安装边界上，壁挂安装时需要预留的墙面最小安装区域为130mm*90mm，预留出周边10mm的操作空间即可完成安装；桌面摆放时搭配的底座尺寸控制在130mm*90mm*5mm，底座重量控制在150g左右，可保证整体摆放时的重心稳定，即便受到轻微的桌面碰撞也不会出现倾倒问题。

结构强度验证阶段，针对框架的受力薄弱点做了局部加厚处理：框架四个转角处的壁厚从常规的2mm加厚到3mm，避免转角处受外力冲击出现开裂；顶部文字区域与框架的连接位置做了三角加强筋过渡，加强筋的厚度为1.5mm，完全隐藏在文字背部，不会破坏正面的视觉整体性，同时可将文字区域的抗冲击强度提升40%以上。格栅与外框架的连接位置全部做了R1的圆角过渡，减少应力集中点，避免长期使用过程中格栅从根部断裂。

加工适配性上，该结构同时适配FDM3D打印、光固化3D打印以及激光切割亚克力板材拼接三种加工方式：采用3D打印加工时，整体结构无需添加额外支撑，仅需将打印底面贴合平台即可完成打印，打印完成后无需复杂的后处理，仅需去除少量的打印层纹即可使用；采用激光切割加工时，可将框架、格栅、文字、图形分别切割后通过亚克力专用胶拼接，拼接缝隐藏在结构内侧，正面无明显拼接痕迹。表面处理方面，框架部分可做哑光黑喷塑处理，中间图形区域可做哑光白或金属银涂装，通过色彩对比进一步强化标识的视觉层次感，也可根据实际使用场景调整配色，适配不同的装修风格。

实际使用过程中，该构件除了作为装饰标识使用外，框架的镂空间隙还可作为临时的数据线理线结构使用，放置在桌面时可将充电线、耳机线从格栅间隙穿过，避免桌面线材杂乱，拓展了构件的实用属性。针对户外使用场景，若采用金属材质通过激光切割+折弯工艺加工，表面做户外喷粉处理，可满足户外导视牌的使用需求，抗紫外线、抗雨水腐蚀的能力可达到户外使用5年不出现明显褪色、结构松动的标准。
