西门子Simatic OP77工业操作面板三维模型

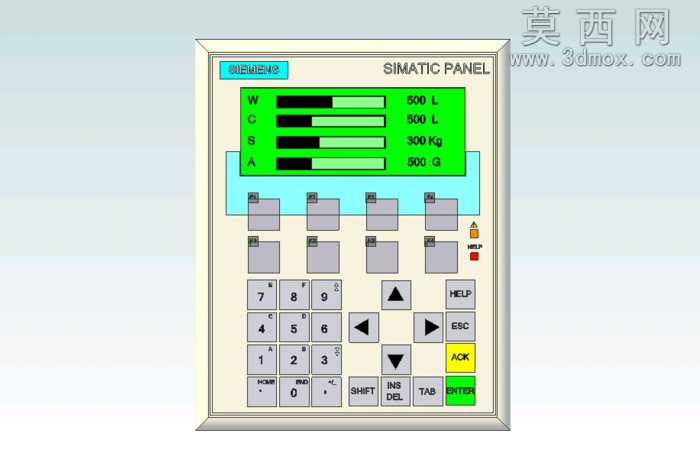

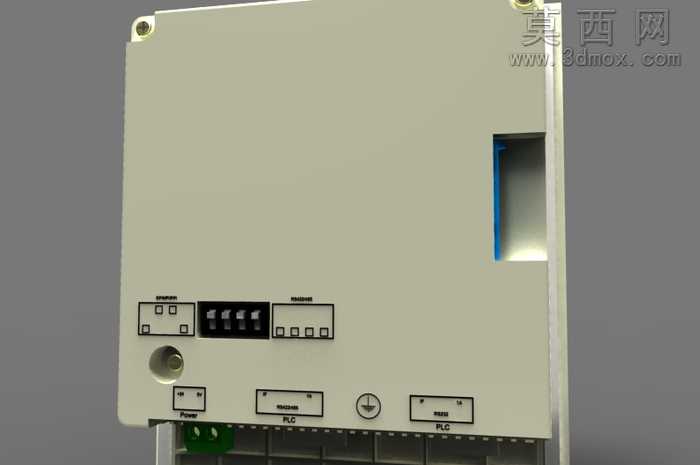

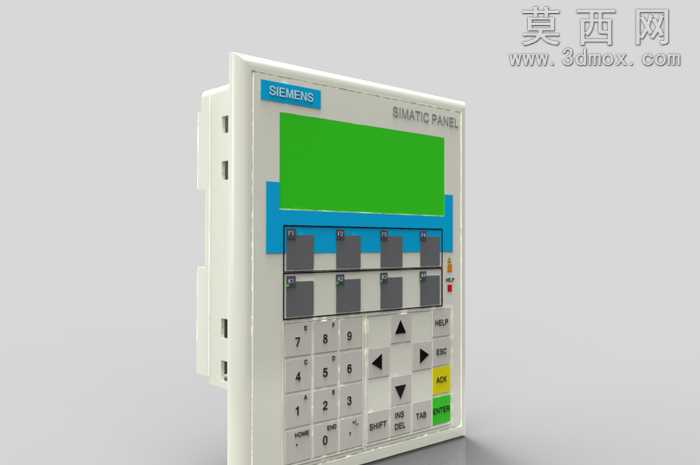

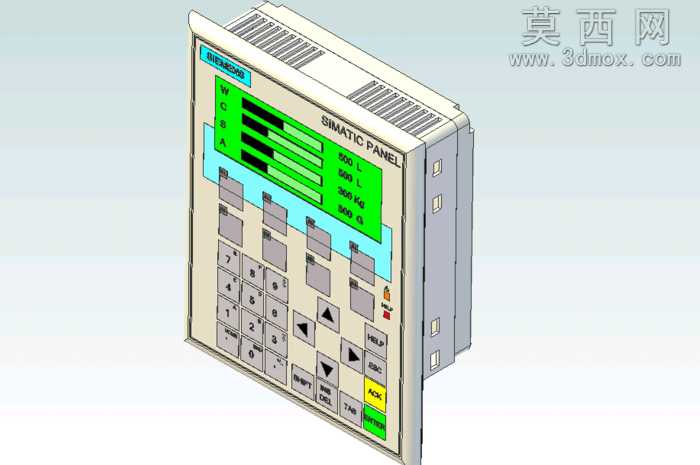

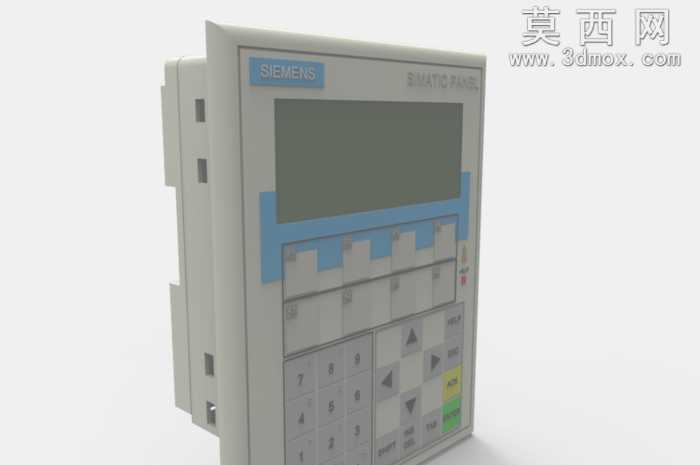

本作品为西门子Simatic OP77工业操作面板的高精度三维建模成果，建模过程严格参照实物的工业设计规范与实际尺寸比例，完整还原了该款紧凑型操作员面板的全部结构细节。建模初期先梳理面板的整体布局逻辑，将整体结构拆分为外壳主体、显示屏区域、功能按键区、数字按键区、状态指示灯区、侧边接口槽位几个独立模块，采用多边形建模方式逐块搭建基础轮廓，对壳体的圆角过渡、侧边安装卡扣的凹槽、面板表面的分区凸起等细节做了精细化处理，确保壳体的工业防护结构特征完全还原。材质渲染阶段针对不同部件做了差异化的材质参数调试：外壳部分采用哑光浅灰色工业塑料材质，调整粗糙度参数还原实物表面的磨砂质感，避免过度反光带来的失真；显示屏区域采用深色半哑光的屏幕材质，搭配周边蓝色的装饰条材质，还原屏幕区域的视觉层次；按键部分区分功能键与数字键的细微色差，功能键旁的标识区域做了轻微的凹凸纹理处理，还原实体按键的触感特征；左上角的西门子品牌标识采用金属质感的印刷材质，还原标识的哑光金属光泽；侧边的接口开槽部分做了内凹的深色材质处理，还原接口区域的结构深度。结构还原上精准复现了该面板的配置特征：4.5英寸单色显示屏的安装位、23个系统密钥按键、8个可自由配置定义的功能键、带LED状态提示的按键结构，以及MPI、PROFIBUS DP等接口的预留槽位，所有按键的排布间距、尺寸大小都与实物保持一致，按键的凸起高度、按压间隙都做了符合工业设计规范的还原。设计思路上围绕工业场景的应用需求，在建模时兼顾了结构准确性与渲染实用性，既可以用于工业自动化生产线的虚拟仿真场景搭建，也可以用于电气控制柜的三维布局设计、工控产品的演示动画制作，模型的面数经过优化处理，在保证细节精度的同时不会占用过多渲染资源，适配不同的三维应用场景。渲染阶段采用柔和的工业场景布光，通过多组柔光光源打亮面板的正面与侧面，突出壳体的结构轮廓与按键的层次，避免硬光产生的过重阴影遮挡细节，最终呈现的效果贴近实物在工业车间环境下的真实视觉状态，完整展现了这款紧凑型操作面板紧凑、实用的工业设计特质。
