游戏主题战术斧结构设计方案

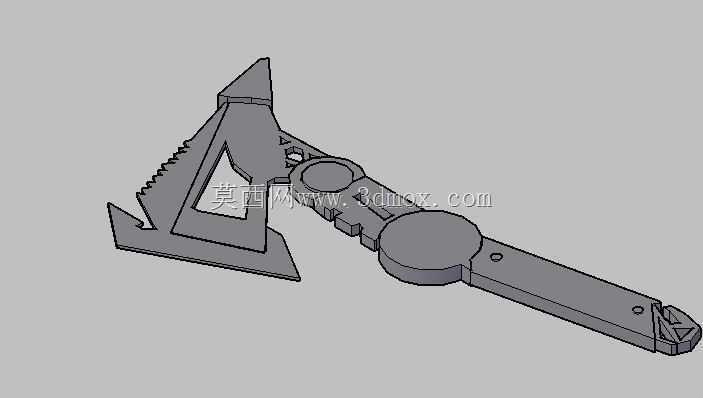

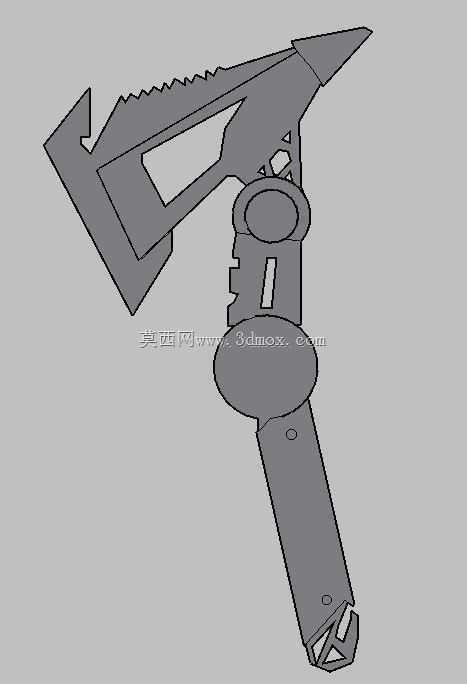

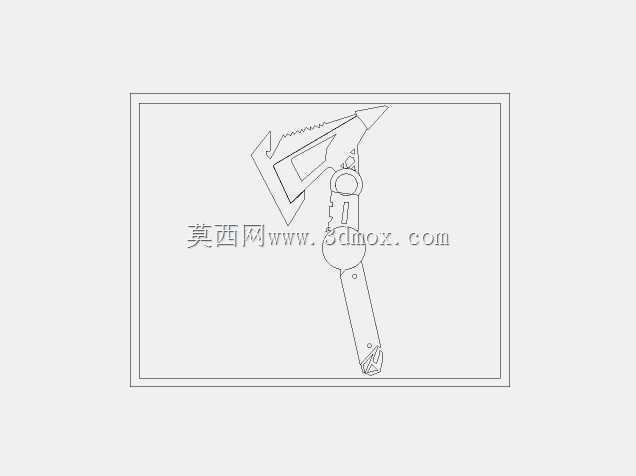

这款战术斧的结构设计，最初是围绕影视道具与户外战术装备的双重使用场景展开，在建模阶段就需要兼顾视觉辨识度与实际结构合理性，避免出现常规道具模型常见的结构错位、受力逻辑不通的问题。首先从功能分区来看，斧身头部做了多刃口复合设计，主斧刃采用大弧度开角，适配劈砍作业的受力需求，刃口根部做了加厚处理，避免劈砍硬质材料时出现刃口崩裂的问题；斧头上部集成了锯齿结构，齿形做了不等距排布，既可以应对木质材料的锯切作业，也能在应急场景下完成薄金属板材的切割，锯齿根部预留了排屑间隙，防止锯切过程中碎屑卡滞影响作业效率。斧头前端的尖角做了破拆锥设计，锥角控制在60度，这个角度既能保证穿刺时的应力集中，提升破拆薄板、钢化玻璃的效率，也能避免锥角过尖导致日常携带时出现意外划伤的风险。

手柄部分的设计充分考虑了人机工程学，整体采用符合手部握持弧度的曲面造型，握持区做了防滑纹理排布，纹理深度控制在1.2mm，既可以保证戴手套操作时的摩擦力，也不会因为纹理过深导致握持硌手。手柄与斧头的连接采用穿心锁固结构，连接段做了3度的锥度配合，装配时可以实现过盈锁紧，同时在手柄尾部设置了防脱挂绳孔，孔位做了圆角过渡，避免应力集中导致尾部断裂。从安装边界来看，整斧的重心控制在斧头与手柄连接点前方20mm位置，这个重心位置可以在劈砍时借助斧身自重提升冲击力，同时长时间握持也不会出现手腕过度负重的疲劳感，整体长度控制在320mm，斧头最大宽度110mm，这个尺寸既可以满足户外随身携行的尺寸要求，也能保证作业时的力臂长度足够，输出足够的劈砍力矩。

在结构细节处理上，斧头与手柄的衔接位置做了挡边设计，挡边高度8mm，可以防止劈砍过程中手部顺着手柄滑向刃口造成误伤，同时挡边也能作为敲击面使用，应急场景下可以用来敲击帐篷钉、破拆障碍物，挡边表面做了平面度处理，保证敲击时的受力均匀，不会出现应力集中导致的局部变形。斧身的所有棱边都做了R0.5的圆角处理，除了刃口、锯齿、破拆锥的作业区域外，其余非作业面都做了钝化处理，避免日常携带、展示过程中出现划伤。从应用场景拓展来看，这款斧具除了作为游戏主题的展示道具外，结构设计完全可以适配户外露营、应急救援、车载破拆等实际使用场景，所有结构的受力点都做了加厚处理，斧头主体厚度达到6mm，相比常规装饰性道具斧3mm的厚度，结构强度提升一倍以上，可以承受实际劈砍作业的冲击力。建模过程中对所有配合面都做了公差预留，手柄与斧头的连接位置预留了0.1mm的装配间隙，方便后续实体加工时进行表面处理后的装配，所有曲面都做了G2连续处理，不管是3D打印制作实体样件，还是进行数控加工，都能保证曲面过渡顺滑，没有明显的接痕。针对道具展示的需求，斧身表面预留了纹理刻蚀的区域，可以根据实际需求做表面氧化、激光刻字等处理，不会破坏整体的结构强度。
