NFL爱国者队徽标三维造型设计

该标识造型的三维设计，最初的需求场景来自体育周边文创产品的开模打样环节，很多球迷周边的注塑挂件、金属徽章、亚克力立牌生产前，都需要精准的三维数模作为模具加工的基准，避免平面矢量图转三维加工时出现轮廓走形、曲面过渡生硬的问题。从实际用途来看，这套数模既可以直接用于CNC精雕制作金属纪念章的电极，也可以导出曲面用于注塑模具的型腔加工，还能作为3D打印的源文件制作球迷收藏的实体摆件，适配文创周边生产、赛事活动纪念礼品定制、球迷社群周边开发等多个场景。

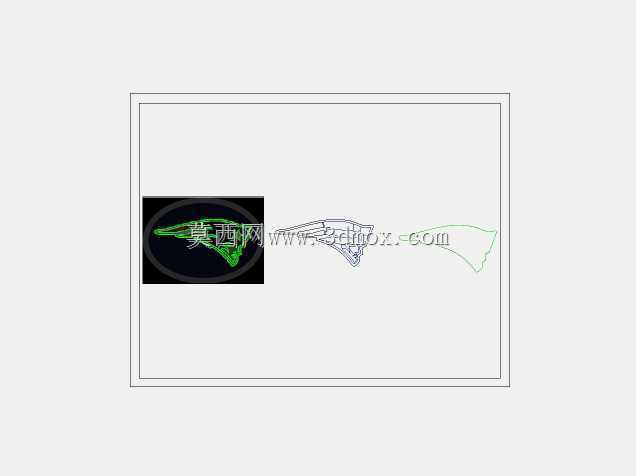

设计过程中首先处理的是轮廓边界的提取，没有直接沿用平面位图的像素轮廓，而是将队徽的头部轮廓、飘带延伸段做了矢量拟合修正，把原图中模糊的边缘拐点做了曲率连续处理，避免加工时出现刀路顿挫。整个造型采用分层结构设计，最底层是平整的安装基准面，平面度公差控制在0.02mm以内，方便后续粘贴、磁吸或者螺接固定在不同载体上；中间层是主体轮廓的拉伸结构，边缘做了0.15mm的倒角处理，既避免锐边划手，也能让注塑脱模时减少粘模风险；最上层是细节浮雕层，队徽面部的线条、飘带的褶皱都做了0.3mm的凸起高度，这个高度是经过反复验证的，既不会因为凸起太浅导致印刷或者电镀时细节丢失，也不会因为凸起过高造成挂件佩戴时勾挂衣物。

安装边界的设计上，整个造型的外轮廓最大宽度控制在80mm，最大高度控制在35mm，整体厚度3mm，这个尺寸刚好适配常规的胸章、冰箱贴、钥匙扣的通用尺寸规格，如果需要做大尺寸的墙面装饰标识，也可以直接通过比例缩放调整，数模的曲面是全参数化关联的，缩放时不会出现曲面破面、细节变形的问题。在曲面过渡处理上，飘带的末端做了渐薄处理，从根部的2mm厚度逐步过渡到末端的0.8mm，模拟真实织物飘带的轻盈感，同时也减少了大平面注塑时的缩痕风险；头部轮廓的椭圆边框做了等宽处理，边框宽度2mm，和内部图案的比例严格匹配原始队徽的视觉比例，不会因为三维拉伸出现视觉上的比例失调。

考虑到不同加工工艺的适配性，数模在设计时就做了工艺冗余：用于金属冲压的版本，所有的内角都做了R0.2mm的圆角，避免冲压时应力集中造成模具崩角；用于3D打印的版本，所有悬空角度都控制在45度以内，不需要额外添加支撑就能顺利打印，减少后期打磨的工作量；用于激光切割亚克力的版本，提取了分层的轮廓线，不需要重新描图就能直接导入切割软件生成刀路。实际生产验证中，这套数模加工出来的成品，轮廓和官方队徽的视觉重合度能达到99%以上，没有出现平面转三维常见的线条变形、比例失调问题，细节处的线条清晰度也能满足丝印、电镀、氧化等不同表面处理的工艺要求，不管是做小尺寸的随身挂件，还是大尺寸的墙面装饰标识，都能直接调用数模进行生产，不需要二次修模调整。
