创意冷兵器造型直柄短剑结构设计

　　在日常的结构设计练习中，很多从业者会跳出常规工业产品的框架，尝试做一些兼具结构合理性与造型创意的非工业量产类作品，这类练习能很好地锻炼曲面建模、结构比例把控的能力，这款短剑造型的结构设计就是这类练习的典型成果。从实际应用场景来看，这类结构设计并非面向实战冷兵器量产，更多是用于文创周边手办的结构参考、影视道具的三维打样基础、3D打印个性化摆件的模型源文件，也可作为机械建模练习中曲面与实体结合建模的教学案例，帮助初学者掌握不同特征的组合建模逻辑。

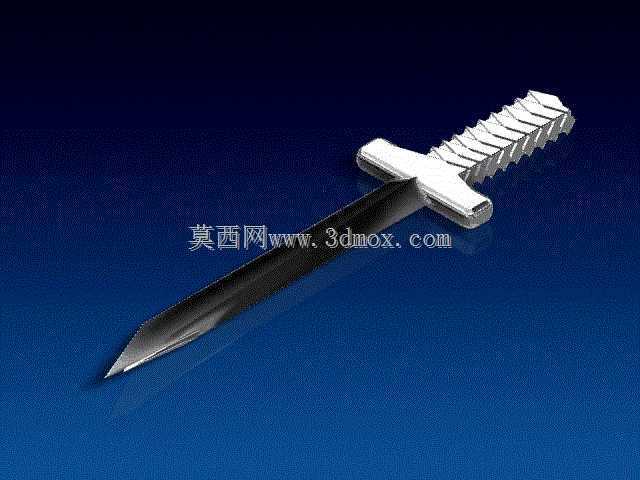

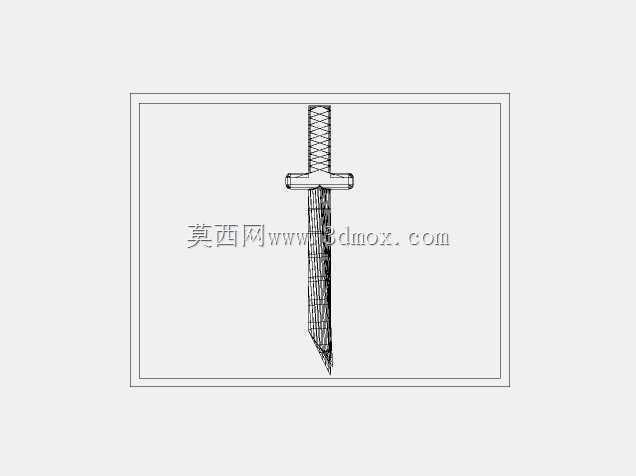

　　从功能特性来看，整个结构分为刃部、护手、握柄三个核心功能段，刃部采用双侧收窄的锐角造型，刃身从靠近护手位置向剑尖位置逐步做厚度递减处理，既保证了视觉上的锋利感，也在3D打印或者机加工制作时，避免尖端过薄导致的结构强度不足问题；护手采用横向延伸的平直结构，宽度略大于握柄直径，在实际握持时能够形成有效的格挡边界，避免手部向刃部方向滑移，同时护手与刃身、握柄的衔接位置做了小圆角过渡，避免应力集中导致的连接处断裂问题。

　　握柄部分采用了分段式的环形凸起纹理设计，每一段凸起的间距控制在8mm左右，刚好匹配成年人手指握持时的指缝间距，能够在握持时增加摩擦力，即使手部有汗渍也不会出现打滑的情况，握柄的尾端做了略微收窄的处理，能够在握持时形成尾部的限位，防止挥摆时剑体从手中脱出。设计思路上，没有采用传统短剑复杂的装饰性纹理，而是走极简工业风的造型路线，所有特征都采用规则的几何形态组合，刃部是拉伸加拔模的实体特征，护手是简单的长方体倒圆角处理，握柄的环形纹理采用阵列特征快速生成，整个建模过程没有复杂的自由曲面，既保证了造型的辨识度，也降低了后续加工制作的难度，不管是采用FDM3D打印、光固化3D打印，还是采用金属铣削加工，都能快速生成实体，不需要额外做特征修复。

　　从外形尺寸与安装边界来看，整个剑体的总长度控制在280mm左右，其中刃部长度占总长度的三分之二，约185mm，护手的横向宽度为45mm，握柄的直径为22mm，整体尺寸控制在单手可握持的范围内，不需要额外的安装固定结构，本身就是一体化的独立结构，如果作为摆件使用，只需要额外搭配一个适配刃身宽度的展示底座即可，底座的开槽宽度控制在6mm，深度10mm就能稳定放置，不需要在剑体上额外加工安装孔位，不会破坏整体的造型完整性。在结构强度校核层面，刃身的最薄位置厚度控制在1.5mm，既保证了视觉上的轻薄感，也能满足PLA、树脂等常见3D打印材料的强度要求，正常摆放、手持展示不会出现弯折断裂的情况；握柄部分的环形凸起高度为2mm，不会因为凸起过高导致握持时硌手，也能保证足够的摩擦阻力。整个结构的所有衔接位置都做了0.5mm的圆角处理，没有尖锐的直角接缝，在加工制作时不会出现应力集中的问题，也能避免拿取时被直角边缘划伤。很多建模初学者在做这类创意造型时，容易过度追求造型的夸张感，忽略实际制作时的结构可行性，比如把刃尖做的过薄、握柄纹理做的过于复杂，导致打印时出现支撑过多、成品易断的问题，这款设计在创意和可制造性之间做了很好的平衡，没有冗余的装饰特征，每一处结构设计都对应实际使用或者制作时的需求，既满足了造型创意的表达，也符合常规加工工艺的要求，不管是作为建模练习的参考，还是作为文创产品的原型结构，都有很高的复用价值。
