七十米级内河散货运输船体结构设计

从事船舶结构设计工作十余年，接触过从内河小型作业艇到近海散货船的各类船体建模项目，这次梳理的70米级货船未完成结构模型，刚好对应内河干线常见的散货运输船型的核心设计阶段状态。这类船型主要活跃于长江、珠江等内河干线航道以及沿海遮蔽航区，承担煤炭、砂石、建材、粮食等大宗散货的中短途转运任务，相比陆路运输，单航次载货量能达到两千吨级，单位货运成本仅为公路运输的六分之一左右，是流域内大宗物资流通的核心载具。

从实际运营场景来看，这类货船的设计首先要卡准航道的硬性边界：70米的总长刚好适配内河三级航道的通航尺度要求，既不会因为船长过大无法通过船闸、弯道，也不会因为尺度过小导致单航次载货量不足，摊薄运营收益。建模过程中首先要锚定的是主尺度边界：型宽通常控制在12米到13米区间，吃水深度控制在2.8米到3.2米，这个尺度组合既能满足多数内河港口的靠泊水深要求，也能适配沿线多数船闸的闸室尺度，避免出现超宽、超吃水导致的滞航问题。

从设计思路上看，这类散货船的结构排布完全围绕载货效率展开：中部大开口货舱区域占总船长的60%以上，货舱区域采用双层底结构，一方面可以在双层底舱内布置压载水舱，空载航行时注入压载水保证螺旋桨浸没深度、提升航行稳性，另一方面双层底结构也能在发生搁浅、擦底事故时提供结构缓冲，避免货舱进水引发沉船风险。模型当前阶段已经完成了主船体的型线光顺、中部货舱的纵向骨架排布，首尾区域的线型还处于待完善状态——这部分恰恰是船体建模里需要反复迭代的部分：首部线型要兼顾兴波阻力和压浪性能，过于方正的首型会让航行时兴波阻力陡增，过高的油耗会直接拉高运营成本，过于尖瘦的首型又会浪费首部的舱容空间，压缩锚泊设备的布置空间；尾部线型则要匹配螺旋桨和舵系的布置，保证螺旋桨来流均匀，降低航行时的振动，同时给舵机系统留出足够的安装空间，保证船舶的转向操控性。

从结构设计的细节来看，这类内河货船普遍采用纵骨架式结构，货舱区域的纵向龙骨、纵桁间距严格按照内河船舶建造规范排布，纵向连续构件要保证从船中到首尾的力流平顺过渡，避免出现结构突变导致的应力集中——很多新手建模时容易忽略这一点，在货舱和首尾机舱的过渡区域直接截断纵向构件，后续做有限元强度校核时会发现局部应力远超许用值，不得不反复调整结构排布。货舱区域的舱口围板高度也要满足规范要求，既要防止航行时甲板上浪灌入货舱，也不能过高影响港口装卸设备的作业，毕竟这类散货船多数靠港口的岸桥、抓斗进行装卸作业，舱口围板过高会干涉抓斗的开合轨迹，降低装卸效率。

在建模过程中，还要提前预留各类设备的安装边界：机舱区域要预留主机、齿轮箱、轴系的安装空间，主机的选型通常匹配300到500千瓦的船用柴油机，保证满载时航速能达到8到10节，满足内河运输的时效要求；甲板区域要预留锚机、系缆桩、消防设备的安装位置，系缆桩的排布要对应港口靠泊时的带缆角度，避免出现带缆角度过大导致的系缆断裂风险；船员生活区通常布置在尾部区域，建模时要提前考虑生活区的层高、通道宽度，满足船员日常作业和居住的空间需求，同时要避免生活区的上层建筑过高影响驾驶视线。

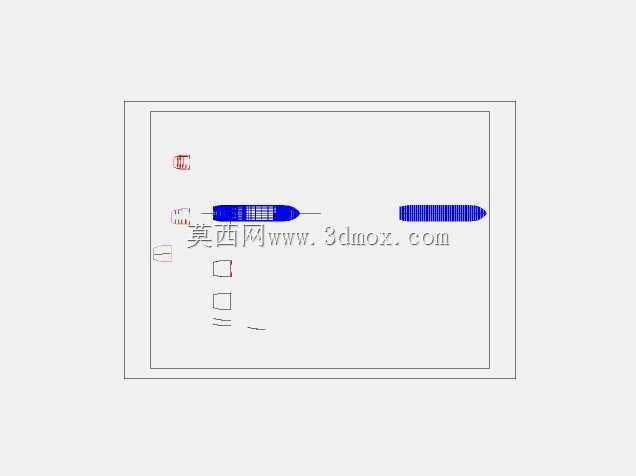

当前这个未完成的模型，已经把主船体的核心尺度框架、货舱区域的主体结构搭建完成，后续只需要顺着已经确定的中纵剖面型线，完成首尾区域的线型光顺，补上机舱区域的结构加强、甲板设备的安装基座，再调整好各区域的结构过渡，就能进入后续的强度校核、性能计算阶段。这类船型的建模不需要追求过于花哨的外形，所有结构排布都要围绕运营效率、航行安全、建造成本三个核心维度平衡，毕竟对于船东来说，可靠的结构表现、更低的运营成本、更高的载货效率，才是船舶设计的核心价值所在。
