ER20夹头激光切割收纳整理架设计

在数控加工、精密制造车间的日常作业场景中，ER20夹头作为铣床、雕刻机、加工中心等设备的常用夹具配件，承担着夹持不同直径刀具、保证加工同轴度与装夹刚性的核心作用，这类配件规格多、体积小，日常使用后若随意堆放，不仅容易因磕碰损伤夹头内孔与弹性槽结构，导致装夹精度下降、刀具跳动超差，还会在换刀作业时耗费大量时间寻找对应规格的夹头，拖慢生产节拍。这款ER20夹头整理器正是针对车间现场的这类痛点设计，整体结构完全适配激光切割加工工艺，无需额外的五金连接件、紧固件或复杂的机加工工序，仅通过板材的插接结构即可完成整体装配，大幅降低了制作门槛与成本。

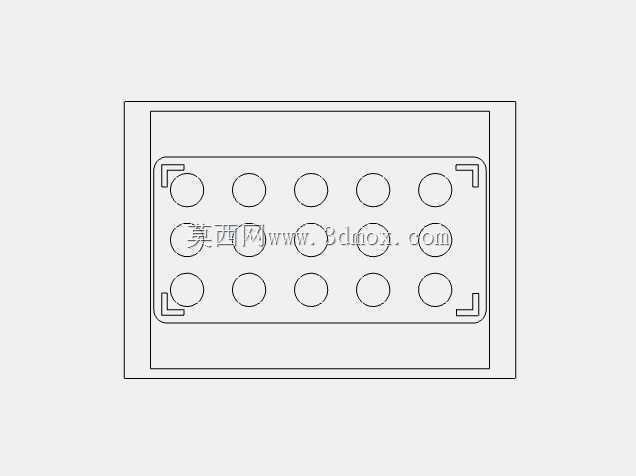

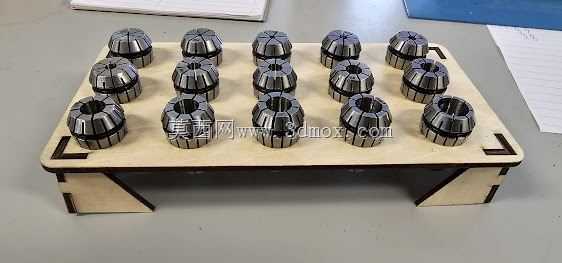

从实际使用场景出发，这款整理器的设计充分考虑了车间工作台的摆放需求，整体采用层架式结构，上层板均匀排布15个适配ER20夹头外形的定位槽，每个槽位的尺寸与ER20夹头的外锥面轮廓匹配，夹头放入后可保持竖直放置状态，不会出现倾倒、滚落的情况，同时能让操作人员直观看到每个夹头的规格标识，换刀时可快速取放，无需翻找。下层留空的结构既可以减少整体重量，方便在不同工位间挪动，也能避免积屑堆积在夹头放置区域，日常清理时只需将架体抬起即可清扫台面上的切屑、切削液残留，适配加工车间的日常维护需求。

设计层面，这款整理器的板材适配3mm厚度的椴木层板，也可根据使用场景替换为同等厚度的亚克力、电木板等常见激光加工板材，所有插接位置的槽宽与板材厚度做了公差适配，装配时无需胶水粘接即可依靠结构摩擦力保持稳定，若需要长期在有切削液飞溅的场景使用，也可在插接位置涂抹少量密封胶提升结构强度。整体尺寸方面，架体总宽度约7.5英寸，放置深度为2.75英寸，整体高度刚好到夹头竖直放置后的顶部位置，不会因为架体过高遮挡夹头标识，也不会因为过低导致夹头放置不稳，这个尺寸刚好可以放在大多数加工中心的操作侧工作台边缘、工具柜台面或者刀具车的置物层上，不会占用过多的操作空间，适配多数车间的工位布局。

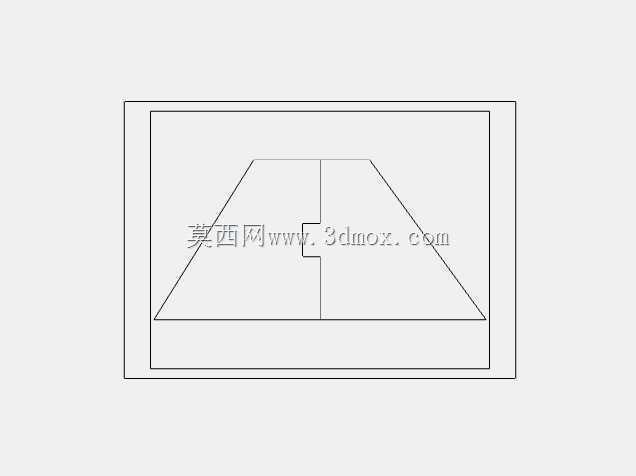

从结构细节来看，上层定位板的每个槽位边缘都做了微小的倒角处理，避免激光切割后的板材锐边刮伤夹头表面或者操作人员的手部，两侧的支撑腿采用三角加强结构，在不增加额外板材用量的前提下提升了整体的抗侧翻能力，即使不小心碰到架体侧面，也不会轻易倾倒导致夹头散落。架体的四个角位置做了定位缺口设计，既可以作为板材激光加工时的定位基准，也能在多个整理器并排摆放时起到对齐标识的作用，方便车间根据夹头的规格系列扩展摆放多组整理器，实现全规格ER20夹头的分类收纳。

对于小批量加工的工坊、个人加工爱好者或者车间的工装管理人员来说，这种纯激光切割的结构不需要复杂的加工设备，只要有常规的激光切割机即可快速制作完成，不需要准备额外的螺丝、合页等五金配件，板材利用率高，单张标准尺寸的板材可以制作多组整理器，制作成本极低。实际使用过程中，这种架体不仅可以收纳ER20夹头，也可以根据其他规格夹头的尺寸调整槽位参数，拓展成ER16、ER32等不同系列夹头的收纳装置，具备一定的结构通用性。相比市面上常见的塑料收纳盒或者金属置物架，这种定制化的激光切割整理器可以完全匹配自身工位的夹头数量与摆放空间，不会出现槽位尺寸不匹配、空间浪费的情况，同时木质或电木板材质的架体不会刮伤夹头的精密表面，能更好地保护夹头的精度，延长夹头的使用寿命。

在结构设计的合理性上，这款整理器没有多余的装饰性结构，所有结构都服务于收纳、稳定、易加工的核心需求，支撑结构的受力路径经过优化，上层放置满15个ER20夹头时，整体受力均匀分布在两侧的支撑腿上，不会出现板材弯曲变形的情况，长期使用也能保持结构平整。插接位置的配合公差经过实际验证，既不会因为公差过紧导致装配困难，也不会因为公差过松出现架体晃动的问题，即使是没有装配经验的操作人员，也能在几分钟内完成整个架体的组装，不需要额外的工具辅助。
