复古流线型蒸汽机车三维结构设计

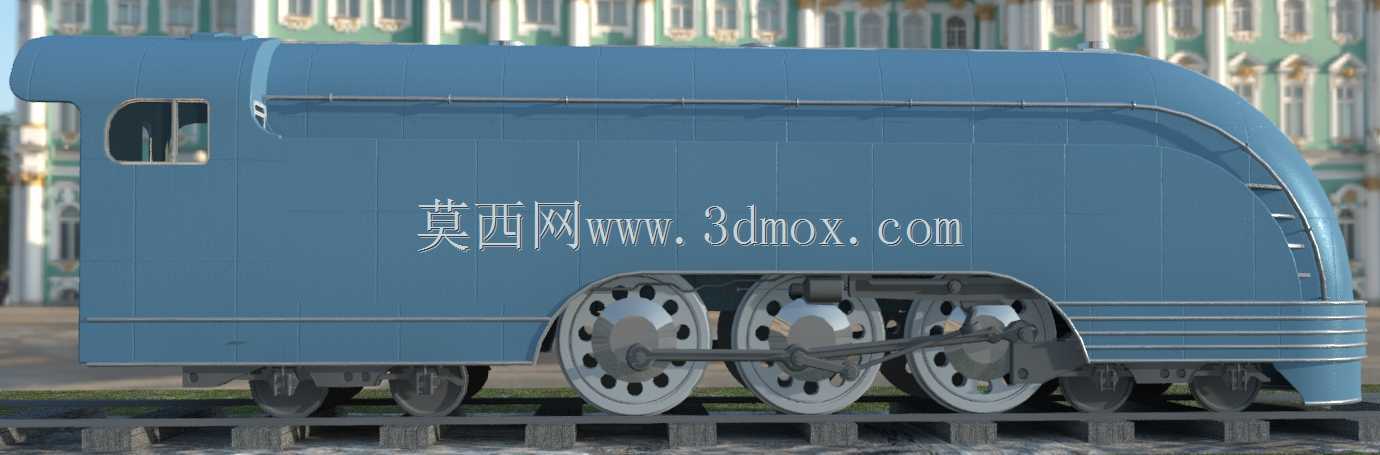

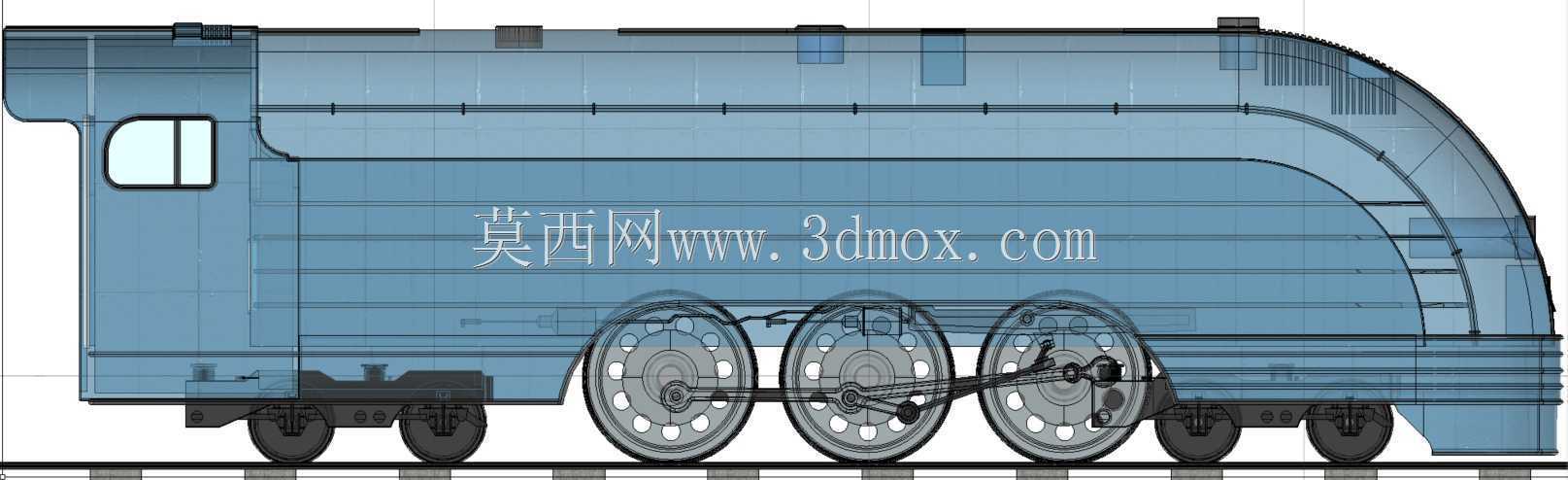

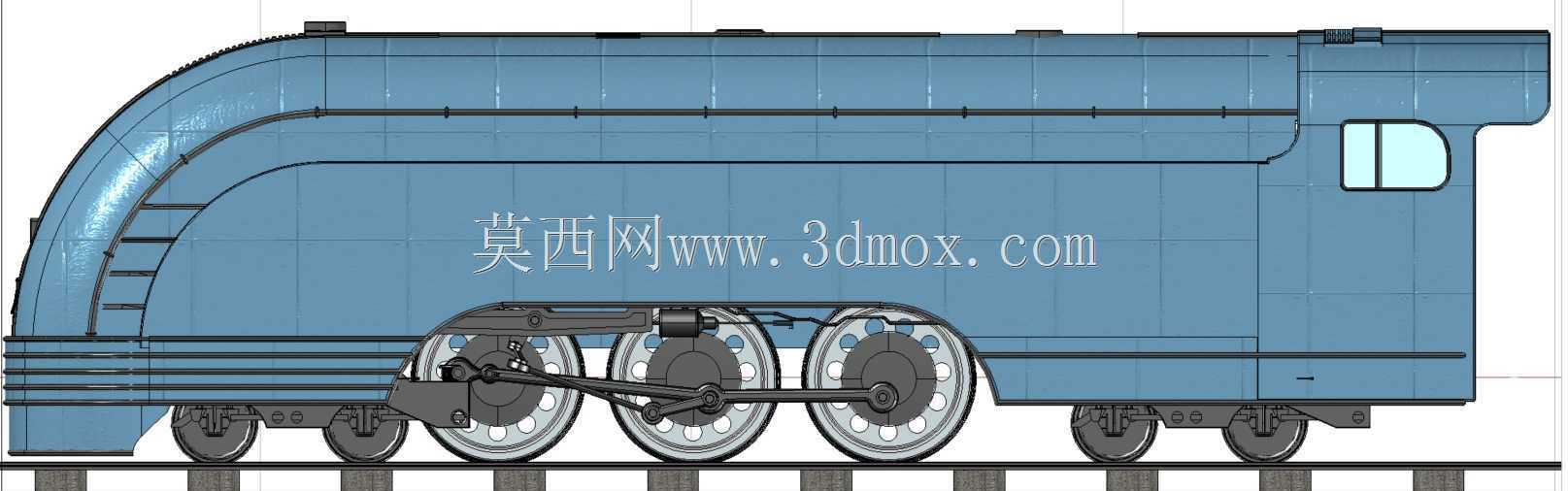

　　这款流线型蒸汽机车的三维结构设计，核心围绕干线客运牵引的实际作业场景展开，在结构还原过程中优先考量了轨道运行的边界约束与功能实现逻辑。从走行部结构来看，模型完整还原了主驱动轮对、从动轮对与连杆传动机构的装配关系，轮对的轮缘厚度、踏面锥度均按照标准轨距机车的运行要求设置，确保在曲线通过时轮对能够顺利完成横移导向，避免轮缘与钢轨的硬接触磨损；连杆机构的铰接点位置经过反复校核，保证活塞往复运动转化为轮对旋转运动的过程中不存在死点卡滞，传动间隙控制在合理范围内，还原了蒸汽机车走行部的实际传动特性。

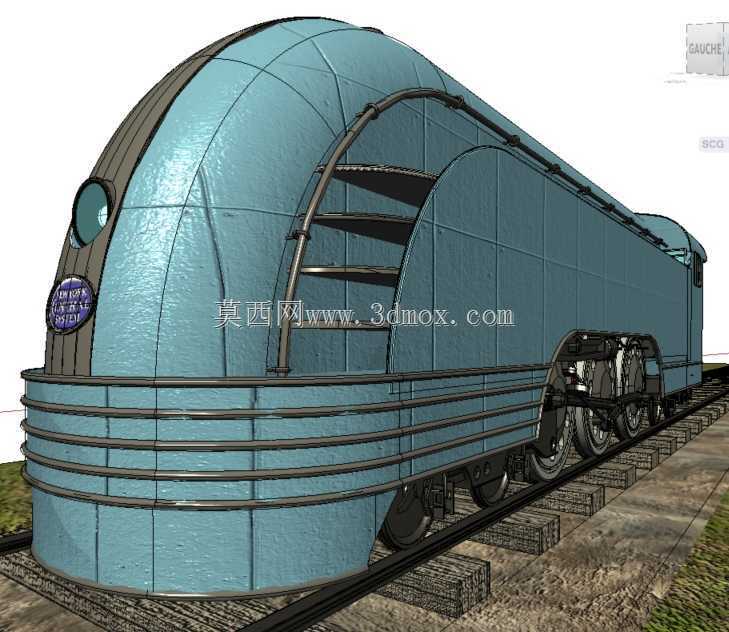

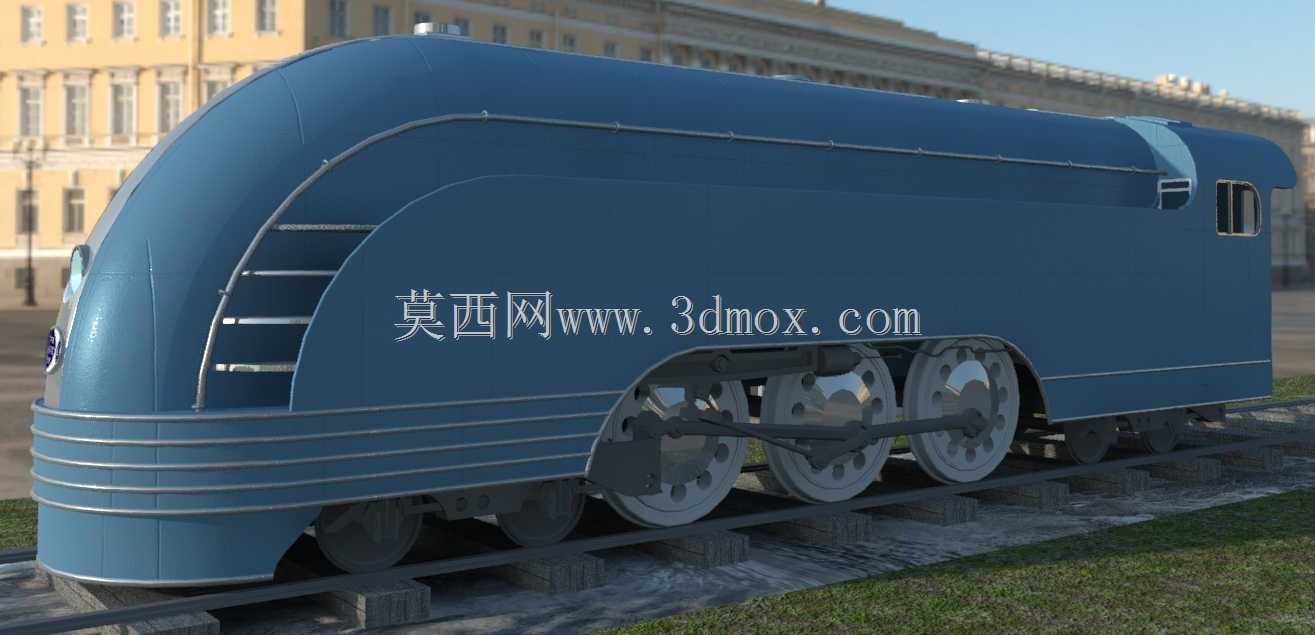

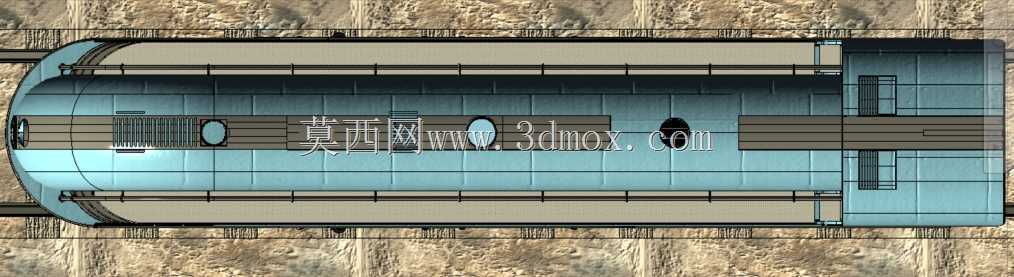

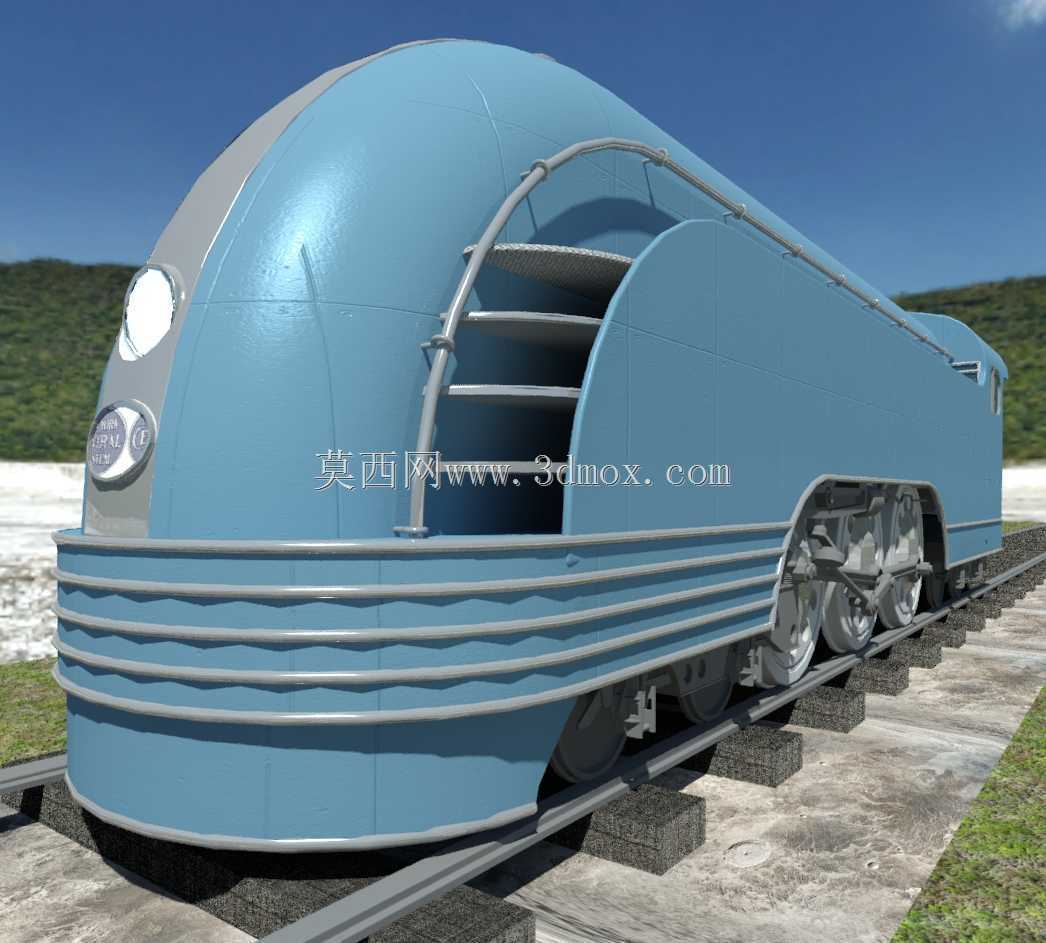

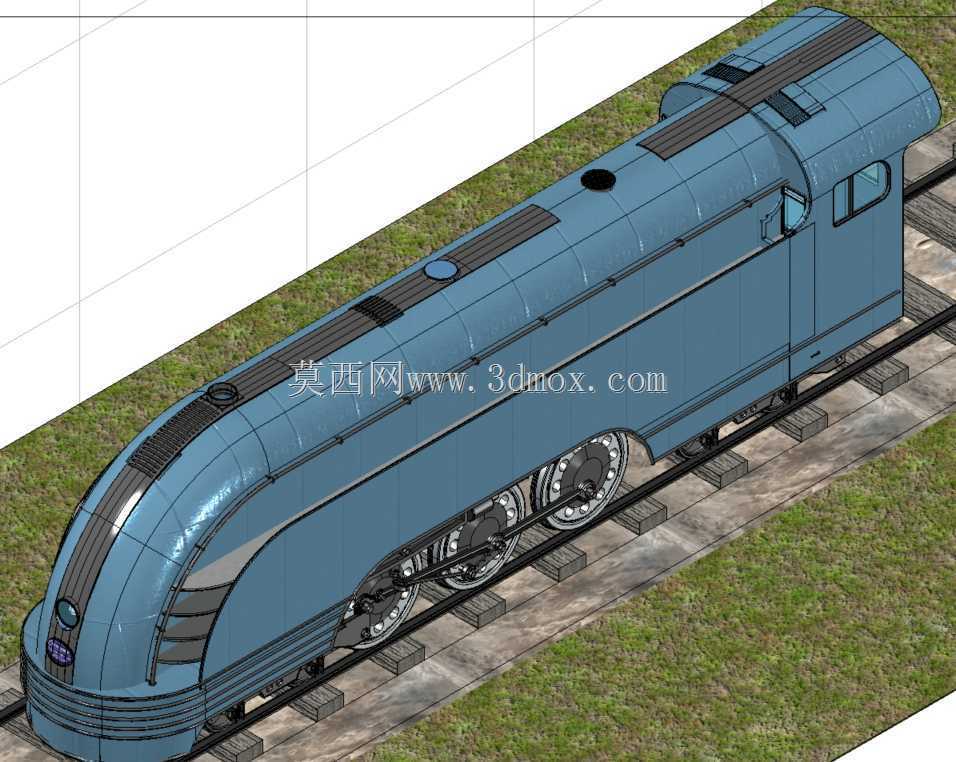

　　车体部分采用全包裹流线型外壳设计，外壳曲面从车头前端的圆弧过渡段开始，沿着车体纵向逐步收窄延伸至车尾，曲面的曲率变化经过空气动力学层面的考量，能够在高速运行时降低车头正压区与车体侧面的紊流阻力，这也是上世纪中期高速客运机车普遍采用流线型设计的核心原因；外壳与内部车架的连接位置预留了安装支座，支座的孔位分布与车架纵梁的安装点位完全对应，保证外壳装配后不会出现与走行部运动部件的干涉，同时外壳上预留的检修舱门开口位置，对应了内部锅炉、管路系统的日常检修点位，无需大面积拆解外壳即可完成常规维保作业。

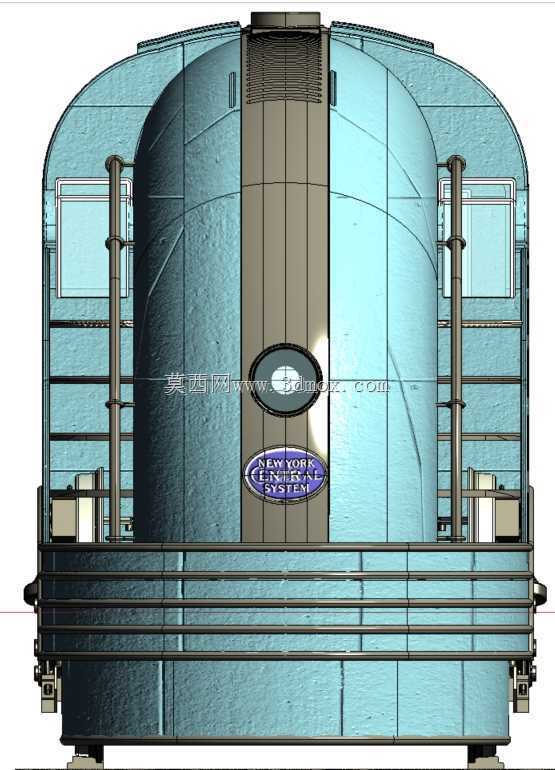

　　车头前端的排障器结构按照实际运行需求设计，下缘距离轨面的高度符合铁路运营的安全规范，能够有效排除轨道上的小型障碍物，避免异物卷入走行部造成脱轨风险；排障器与车架前端的连接采用螺栓紧固结构，在发生碰撞变形后可快速拆解更换，降低维保成本。司机室的空间布局在模型中也做了完整还原，侧窗的开口位置、瞭望角度均按照乘务人员的实际操作视野设置，保证司机在运行过程中能够清晰观察前方线路信号与轨道状态，司机室内部的操纵台安装位置预留了足够的操作空间，对应了蒸汽机车的汽门操纵杆、制动阀、仪表等部件的安装点位。

　　锅炉部分作为蒸汽机车的核心动力单元，模型中还原了锅炉的筒体结构、烟箱位置与汽包安装点位，锅炉筒体的壁厚按照承压容器的设计逻辑做了等比例还原，烟箱与烟囱的连接位置做了密封结构的示意，保证燃烧产生的烟气能够顺利导出，不会出现泄漏进入司机室的问题。车架作为整个机车的承载基础，采用纵梁加横梁的框架式结构，纵梁的截面尺寸按照承载整备状态下机车总重量的强度要求设置，横梁的分布位置对应了走行部弹簧悬挂装置的安装点位，弹簧悬挂系统的模型还原了叠板弹簧与吊杆的结构，能够在运行过程中缓冲轨道不平顺带来的冲击，提升运行平稳性，同时降低车体结构的疲劳载荷。在建模过程中，所有部件的装配关系均按照实际机车的装配工艺设置，过盈配合、间隙配合的位置做了明确的区分，比如轮对与车轴的配合采用过盈装配的尺寸设置，连杆铰接点位置预留了转动间隙，保证运动仿真过程中能够顺畅运行，不会出现干涉报错。这款模型可用于铁路装备发展历程的结构展示、影视道具的三维预演、以及轨道交通相关的教学演示场景，能够直观展现早期流线型蒸汽机车的结构特点与设计逻辑，帮助从业者理解老式机车的机械传动原理与车体设计思路。
