旋转活塞式马奎尔蒸汽机结构设计

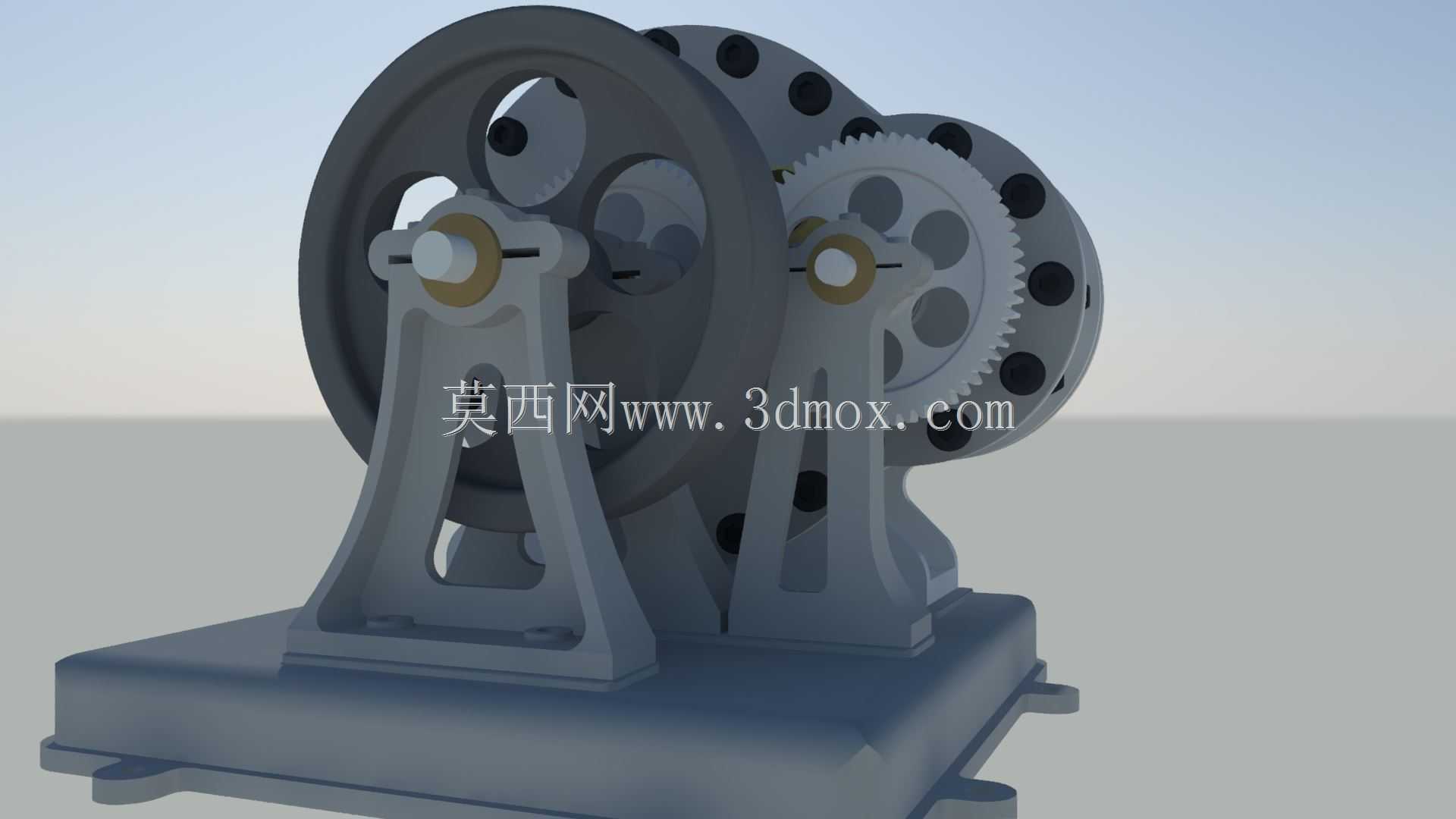

　　这款旋转活塞式蒸汽机的结构设计，核心围绕小功率蒸汽动力输出场景的实际需求展开，可适配教学演示装置、小型复古动力模型、低压蒸汽试验台等场景的动力单元使用，区别于传统往复式蒸汽机的曲柄连杆结构，其采用旋转活塞配合齿轮组的动力传递路径，能在较小的安装空间内实现稳定的扭矩输出，避免了往复结构带来的动平衡调校难题。从结构布局来看，整机采用分体式支座承载设计，两个对称布置的立式支座通过底部一体化安装底座连接，支座上端预留轴承安装位，分别承载动力输出轴与齿轮传动组件的转轴，安装底座上预设的沉头固定孔可直接将整机固定在试验台架或设备基座上，安装边界清晰，无需额外设计复杂的转接固定结构。

　　核心的旋转活塞腔体采用多腔室圆周布置结构，圆周方向均匀分布的腔室配合旋转活塞的周期性容积变化，完成蒸汽进汽、膨胀做功、排汽的完整工作循环，相比同功率等级的往复式蒸汽机，其活塞运动无往复惯性冲击，运行过程中整机振动幅度更小，对安装基座的强度要求更低，适合在桌面级试验装置或小型移动模型载体上搭载使用。传动端采用大直径飞轮与减速齿轮组同轴布置的设计，大尺寸飞轮一方面可以储存做功行程的冗余能量，平稳活塞做功间隙的转速波动，让输出轴的动力输出更平顺，另一方面飞轮轮缘预留的带轮安装位可直接外接传动带，为外接负载提供动力输出；与飞轮啮合的传动齿轮采用镂空辐板式设计，在保证轮齿啮合强度的前提下尽可能降低转动惯量，减少动力传递过程中的惯量损耗，齿轮与转轴的配合位置设置有轴套定位结构，避免长期运行过程中齿轮出现轴向窜动，影响啮合精度。设计过程中对非核心受力位置的连接螺钉、螺纹孔做了简化省略处理，既可以降低三维建模过程中的特征冗余，也能让核心的动力传递结构、腔体配合结构、支座承载结构更清晰地呈现，方便结构设计从业者观察其动力传递路径与腔体工作原理，也便于后续针对特定使用场景做二次结构修改，比如调整进排汽口位置适配不同的蒸汽管路布局，修改输出轴轴径匹配不同的外接负载接口，调整支座高度适配不同的安装空间要求。

　　从安装尺寸边界来看，整机的最大外轮廓由底部安装底座、上部飞轮直径、腔体组件的径向尺寸共同决定，底部安装底座的长宽尺寸决定了整机安装时所需的最小台架面积，飞轮的最大旋转直径决定了整机上部所需的安全避让空间，腔体组件的轴向宽度决定了整机横向的安装预留尺寸，在做配套台架设计时，可直接参照这些外轮廓尺寸预留安装与操作空间，无需额外考虑运动部件的干涉问题，因为所有旋转运动部件的运动轨迹都在支座与底座构成的承载框架范围内，不会超出外轮廓边界。

　　实际使用过程中，这款蒸汽机可适配低压饱和蒸汽作为工作介质，进汽管路可直接连接小型蒸汽发生器的输出端，排汽口可直接通大气或连接冷凝回收装置，动力输出端可通过带轮、联轴器等结构连接发电机、小型水泵、模型传动机构等负载，运行过程中无需复杂的润滑管路设计，转轴位置的轴套可采用自润滑铜套材质，仅需定期在轴套位置加注少量润滑脂即可保证长期稳定运行，维护难度远低于传统结构的往复式蒸汽机。对于三维建模从业者而言，这款模型的结构拆分逻辑清晰，从底座、支座、飞轮、齿轮、活塞腔体到转轴、轴套的各个零件都可独立拆分编辑，能直观学习旋转式动力机械的腔体密封设计、齿轮啮合定位、支座承载结构的设计思路，也可作为小型蒸汽动力装置选型设计时的结构参考，根据实际的功率需求、安装空间要求对各个零件的尺寸做等比例缩放或结构调整，快速衍生出适配不同场景的定制化结构方案。
