钣金折弯阀块安装固定支架结构

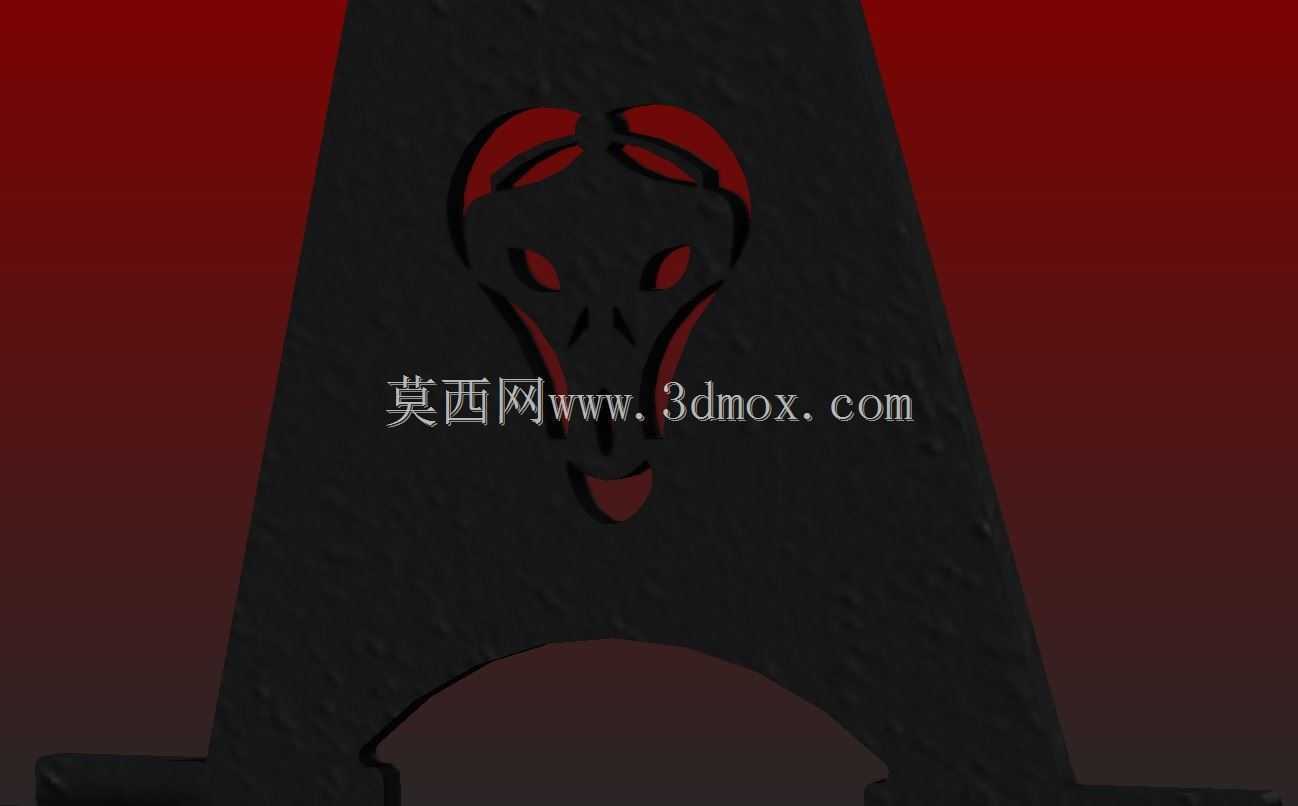

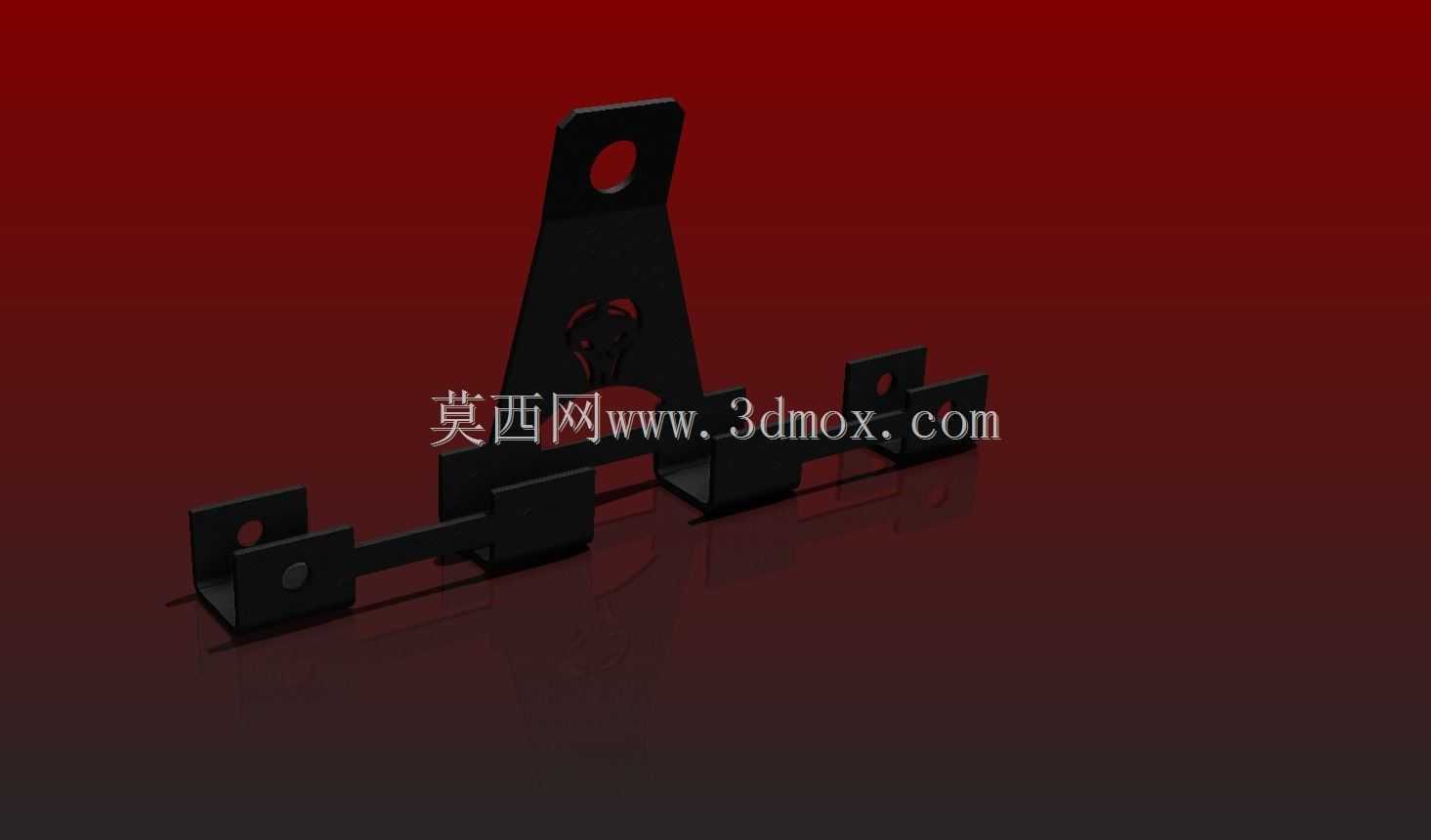

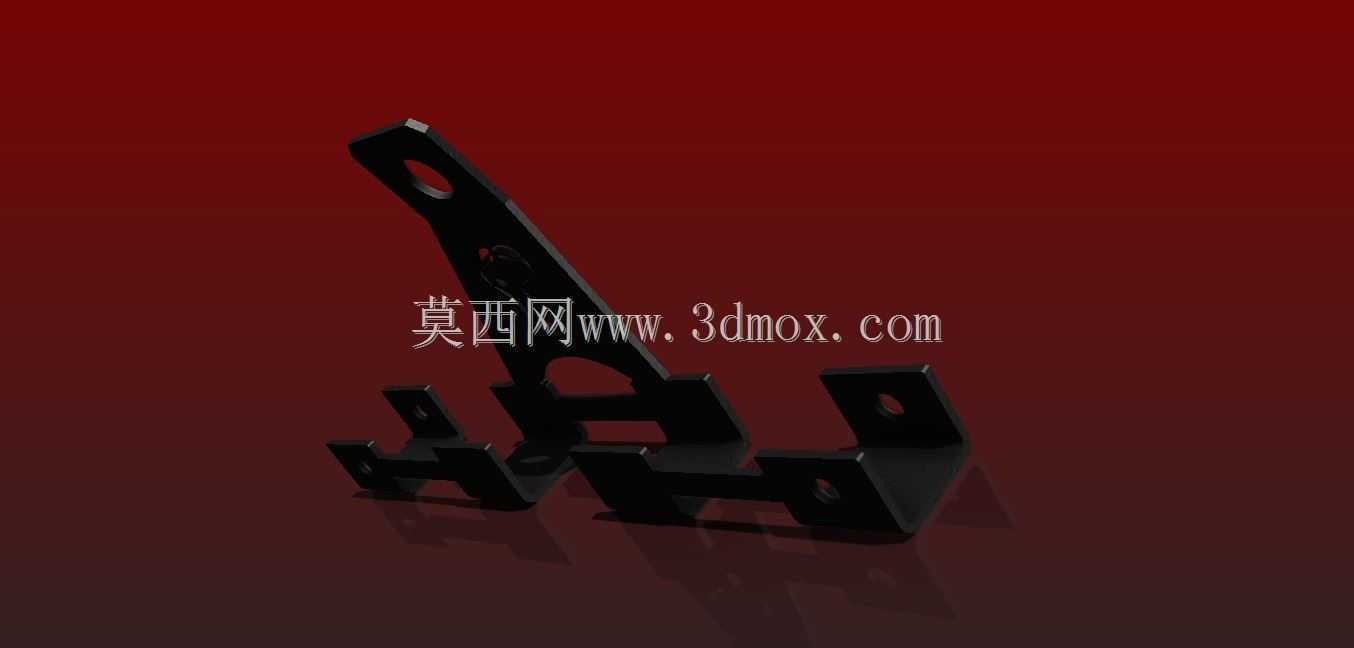

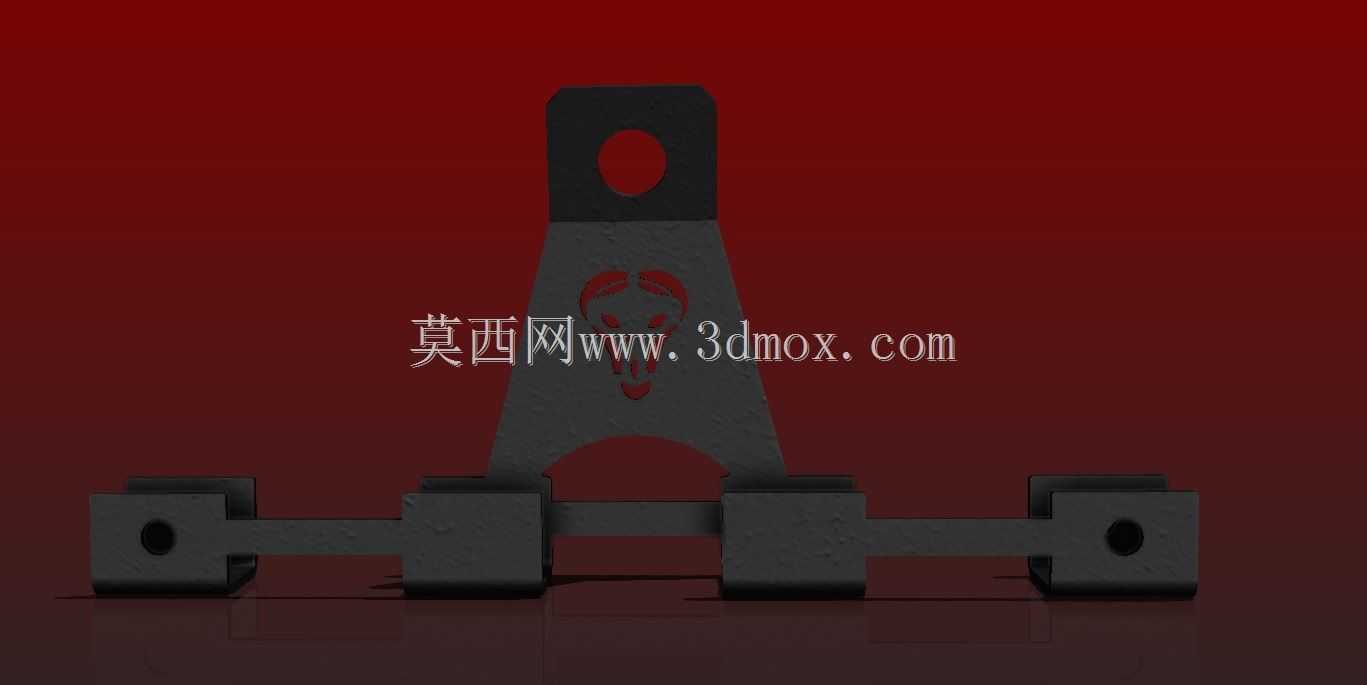

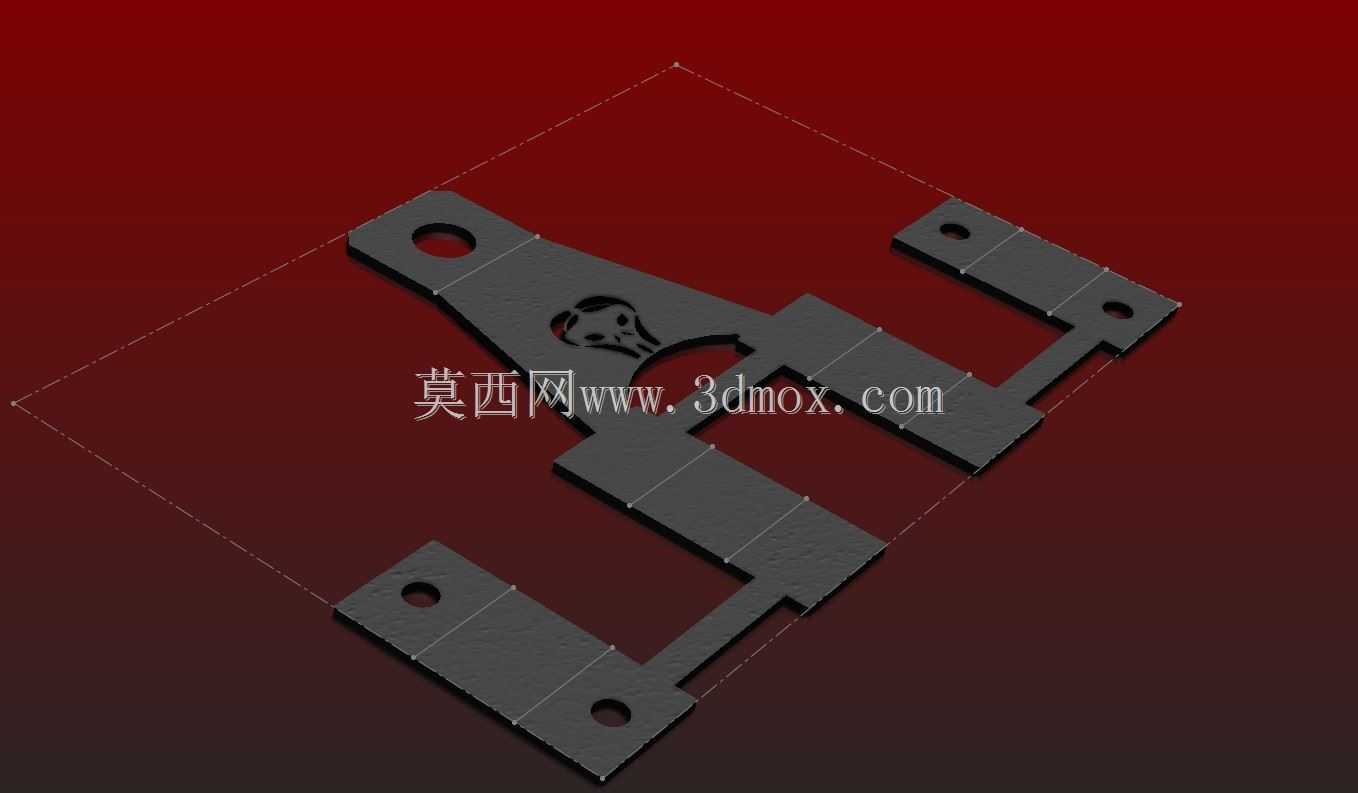

　　这款钣金折弯成型的固定支架，主要应用在工业流体控制回路的阀组安装场景中，用来承托、定位小型阀块组件，避免阀块在管路振动、设备启停冲击下出现移位、接口渗漏的问题。从结构设计来看，主体采用单块金属板材经激光切割落料后折弯成型，没有额外的焊接拼接工序，既减少了焊接变形带来的尺寸误差，也降低了后续打磨、防腐处理的加工成本。支架上部的单孔吊耳结构，既可以作为穿装螺栓的吊装点位，方便阀组整体装配时的移位吊装，也能作为上部固定点位，配合底部的多个安装卡脚实现多点位固定，抵消管路传导的横向、纵向振动力。

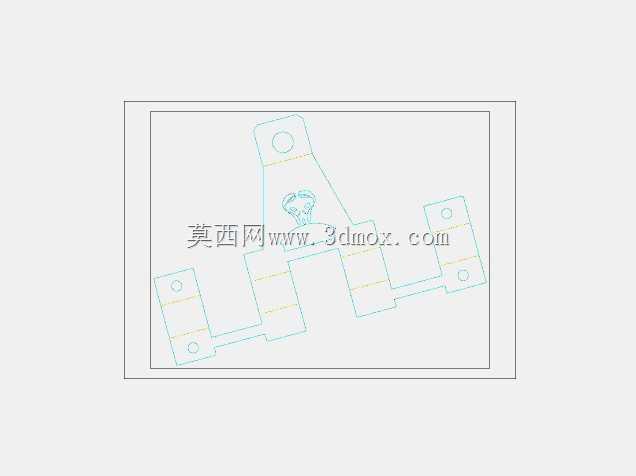

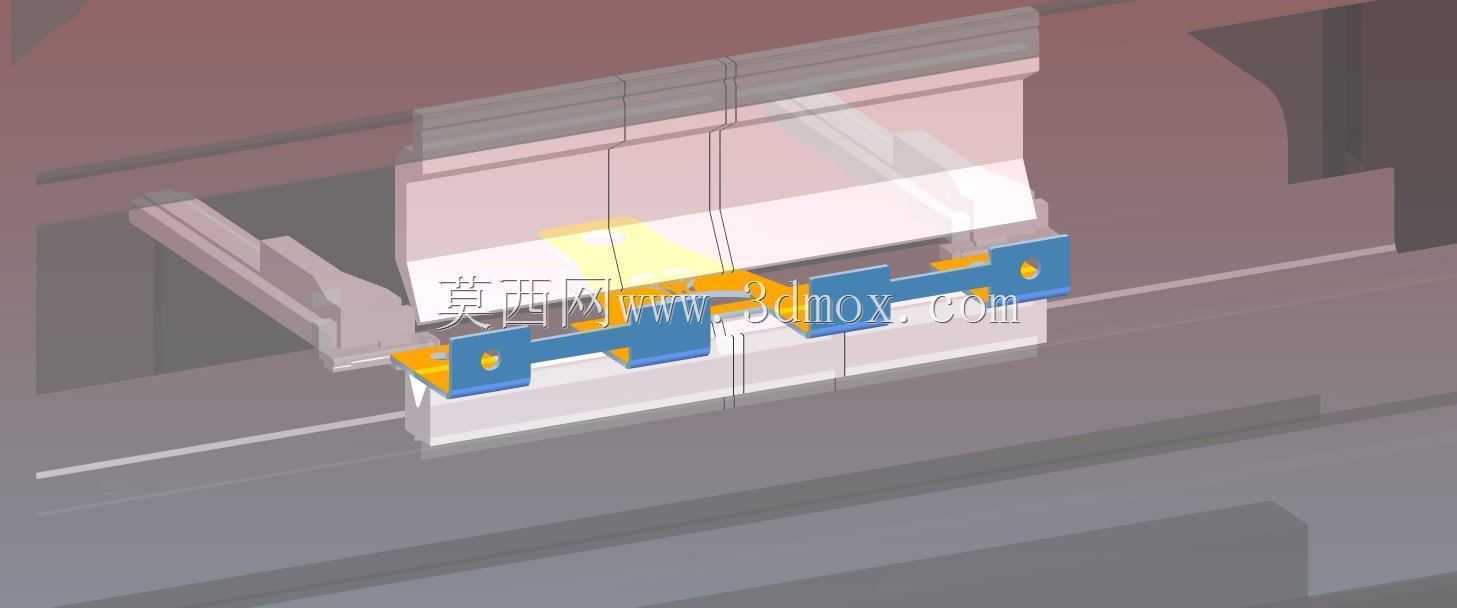

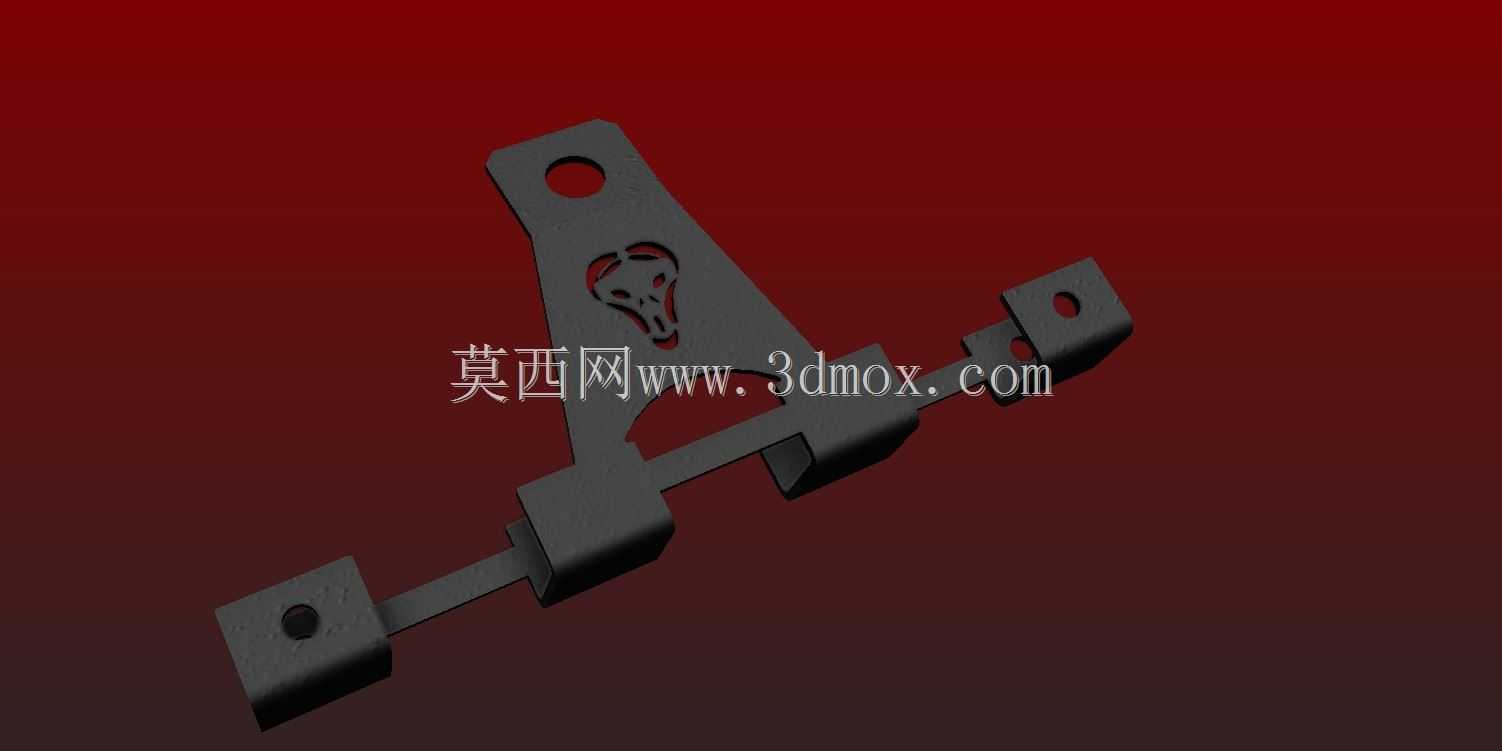

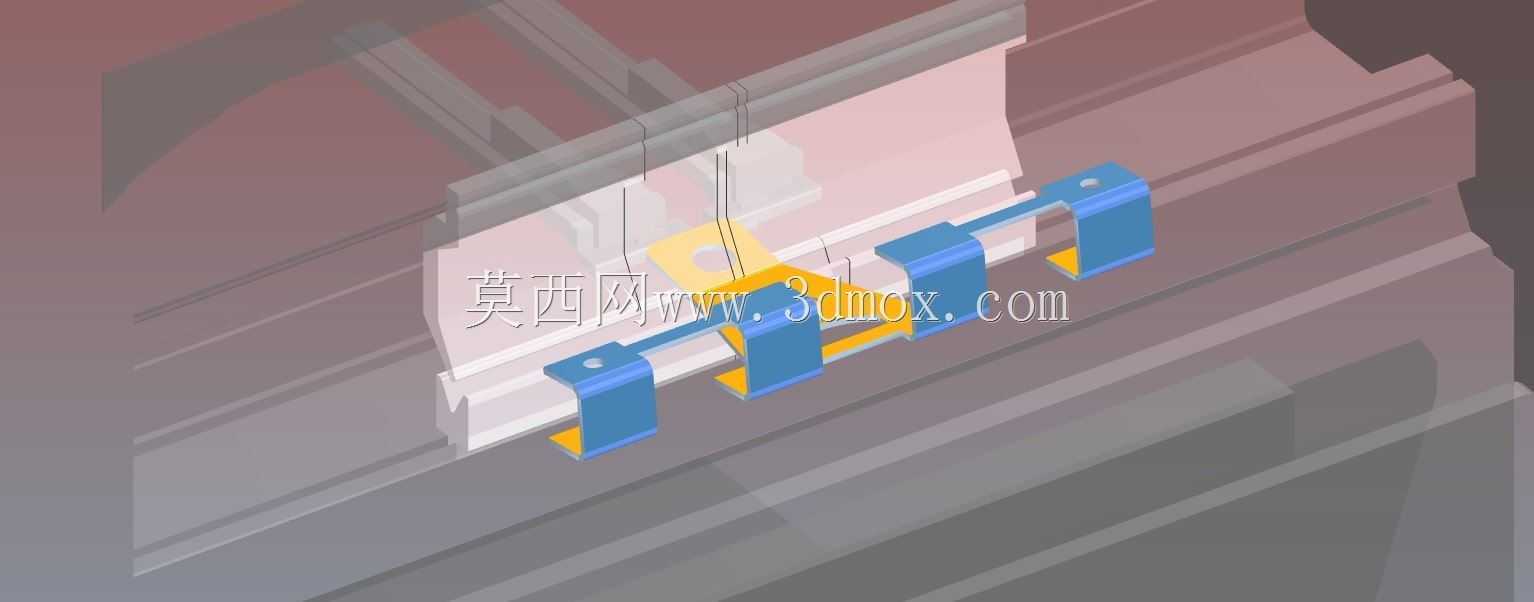

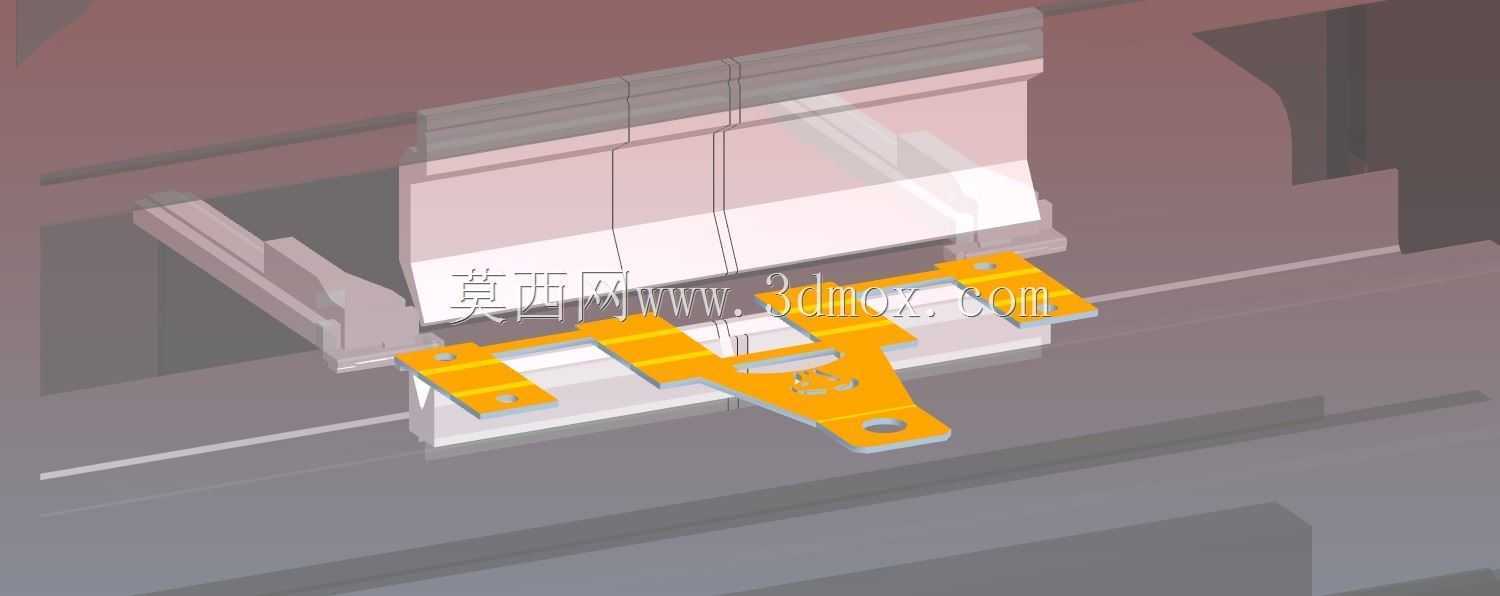

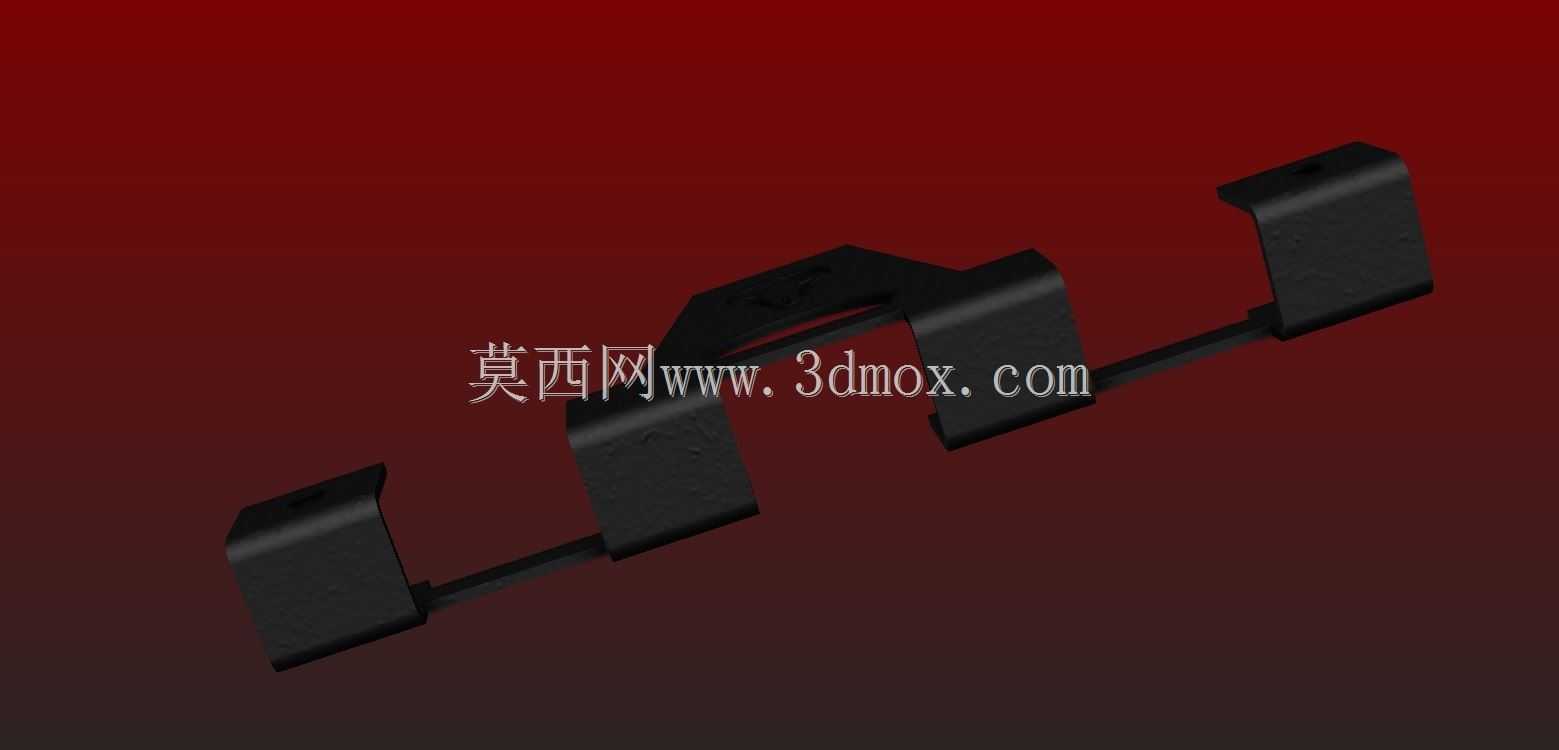

　　底部的四个带孔折边卡脚，每个卡脚都预留了标准紧固件安装孔，安装时可以直接卡接在阀块预设的安装槽位上，或者通过螺栓固定在设备的安装基板上，卡脚的折弯高度经过精准计算，刚好能让阀块底部预留出足够的走管空间，避免管路接口和安装面发生干涉。设计阶段优先考虑了折弯工艺的可行性，所有折弯内角都匹配所选折弯设备的下模开口参数，没有出现过小折弯半径导致的板材开裂问题，激光切割的落料尺寸也预留了折弯回弹的补偿量，保证成型后各个安装孔的位置度公差控制在±0.1mm范围内，不需要后续二次校形就能直接装配。

　　从安装边界来看，支架整体的横向跨度适配常规小型阀块的安装尺寸，纵向高度不会超出阀组周边的操作空间，不会遮挡阀块上的调节旋钮、管路接口，后期维护时不需要拆卸整个支架就能完成阀件的更换、调试。板材厚度的选择兼顾了结构强度和轻量化需求，在承受阀块自重加上管路拉扯力的工况下，支架的形变量控制在允许范围内，不会因为长期受力出现永久变形导致安装松动。结构上没有多余的冗余设计，每个折边、每个开孔都有对应的功能：上部吊耳的开孔做了去毛刺处理，避免穿装螺栓时刮伤螺纹；底部卡脚的折弯边缘做了小圆角过渡，不会划伤安装人员的手部，也不会割破配套的密封胶垫。

　　在实际设备配套场景中，这类支架常被用在集成式阀岛、小型流体控制单元的安装固定上，相比铸造的固定座，钣金折弯件的生产周期更短，小批量定制时不需要开模，能快速响应设备改型的需求，而且整体重量更轻，降低了设备整体的负重。设计时还考虑了表面处理的兼容性，成型后的支架可以根据使用场景做喷塑、镀锌、阳极氧化等不同的表面处理，适配潮湿、腐蚀等不同的工业使用环境，所有折边的缝隙都预留了表面处理的药液流道，不会出现积液导致的后期锈蚀问题。各个安装孔的孔径都适配常用的内六角螺栓规格，现场装配时不需要额外扩孔、修配，能直接完成紧固件的安装，大幅提升现场装配的效率。
