纺织车间用栏式织物周转布车结构

这款栏式织物周转布车，主要面向纺织生产、印染后整理、服装裁片存储这类需要转运软质成卷、成匹物料的车间场景，区别于普通平板转运车，其结构设计完全围绕软质纺织物料的转运痛点展开。日常生产中，成匹坯布、成品面料、裁片堆垛如果直接用平板车转运，很容易在推行过程中出现侧滑掉落，尤其是经过车间地面接缝、坡道或者转弯时，软质物料没有侧向约束就会偏移塌垛，这款布车的围栏结构就是为了解决这个核心问题。

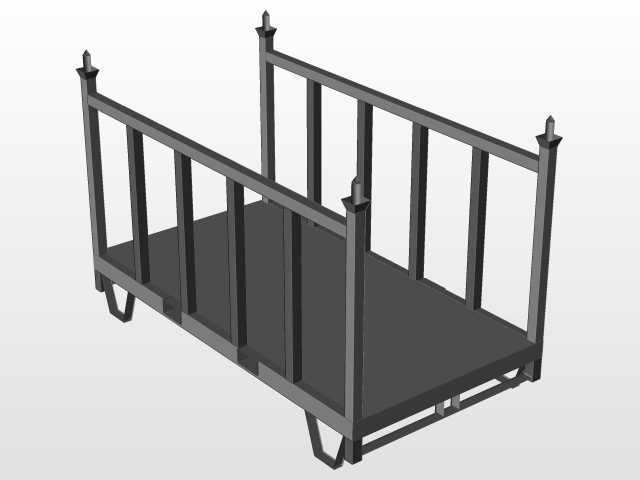

从结构设计逻辑来看，整个车架采用矩形钢管焊接成型，底部承载平台为整面钢板铺设，保证承载面平整，不会出现网格结构勾挂面料纤维、勾扯布料边角的问题，承载平台下方设置了纵向与横向的加强梁，按照常规单匹面料25-35kg的重量，满载8-10匹的载荷做强度校核，避免长期满载使用出现平台中部下凹变形。四周的围栏采用等间距竖向方管排布，没有横向突出的杆件，一方面是防止面料靠在围栏上时被横向杆件硌出折痕，影响面料成品品质，另一方面竖向杆件的顶端做了锥形导正结构，这个细节是为了空车堆垛设计的——当车间暂存区需要堆叠空车节省空间时，上方车辆的底部支脚可以顺着锥形头精准卡入下方车辆的围栏顶端定位，不需要人工反复对位，堆垛后整体稳定性好，不会出现滑移倾倒。

底部的支撑脚采用折弯钢板焊接结构，没有采用常规的万向脚轮设计，这是适配纺织车间特定转运场景的选择：纺织车间内的物料转运很多时候是通过地牛、叉车整垛拖运，固定支脚的结构比脚轮结构承载能力更强，也不会出现脚轮缠绕飞花、纱线导致卡滞的问题，支脚的高度预留了标准地牛叉齿的插入空间，不管是手动液压搬运车还是电动托盘车都可以直接叉取转运，同时支脚的折弯角度做了圆弧过渡，避免叉取时磕碰支脚造成焊缝开裂。

安装与使用边界方面，整车的外形尺寸适配纺织车间的标准通道宽度，常规车间主通道宽度1.8米，这款布车的宽度控制在1.2米以内，长度1.6米左右，转弯时不需要额外调整通道宽度，也能适配标准货运电梯的轿厢尺寸，方便跨楼层转运物料。围栏的高度设置在0.8米左右，这个高度刚好可以挡住成卷面料的重心位置，不会因为围栏过高导致装卸面料时需要抬举过高增加工人劳动强度，也不会因为围栏过低起不到侧向约束作用。整车焊接完成后所有焊缝都做了打磨处理，没有尖锐毛刺、焊渣凸起，所有外露的钢材表面都做了喷塑处理，表面光滑不会勾拉丝线，也能适应车间内潮湿、有少量染化料腐蚀的使用环境，避免长期使用出现锈蚀污染面料。

在实际使用场景中，这款布车除了转运成匹面料，也可以用来放置待检验的坯布、待裁剪的裁片堆垛，围栏的竖向杆件间距经过测算，不会出现面料边角从杆件间隙滑落的问题，同时杆件之间的空隙方便操作人员从侧面观察物料剩余量，不需要爬到车上或者凑近就能快速盘点库存。空车状态下可以堆叠4-5层，大幅减少暂存区的空间占用，相比传统的木质周转架，这种全钢结构的布车使用寿命更长，不需要频繁维修更换，也不会出现木刺、掉屑污染面料的问题，适配纺织车间对洁净度的基本要求。
