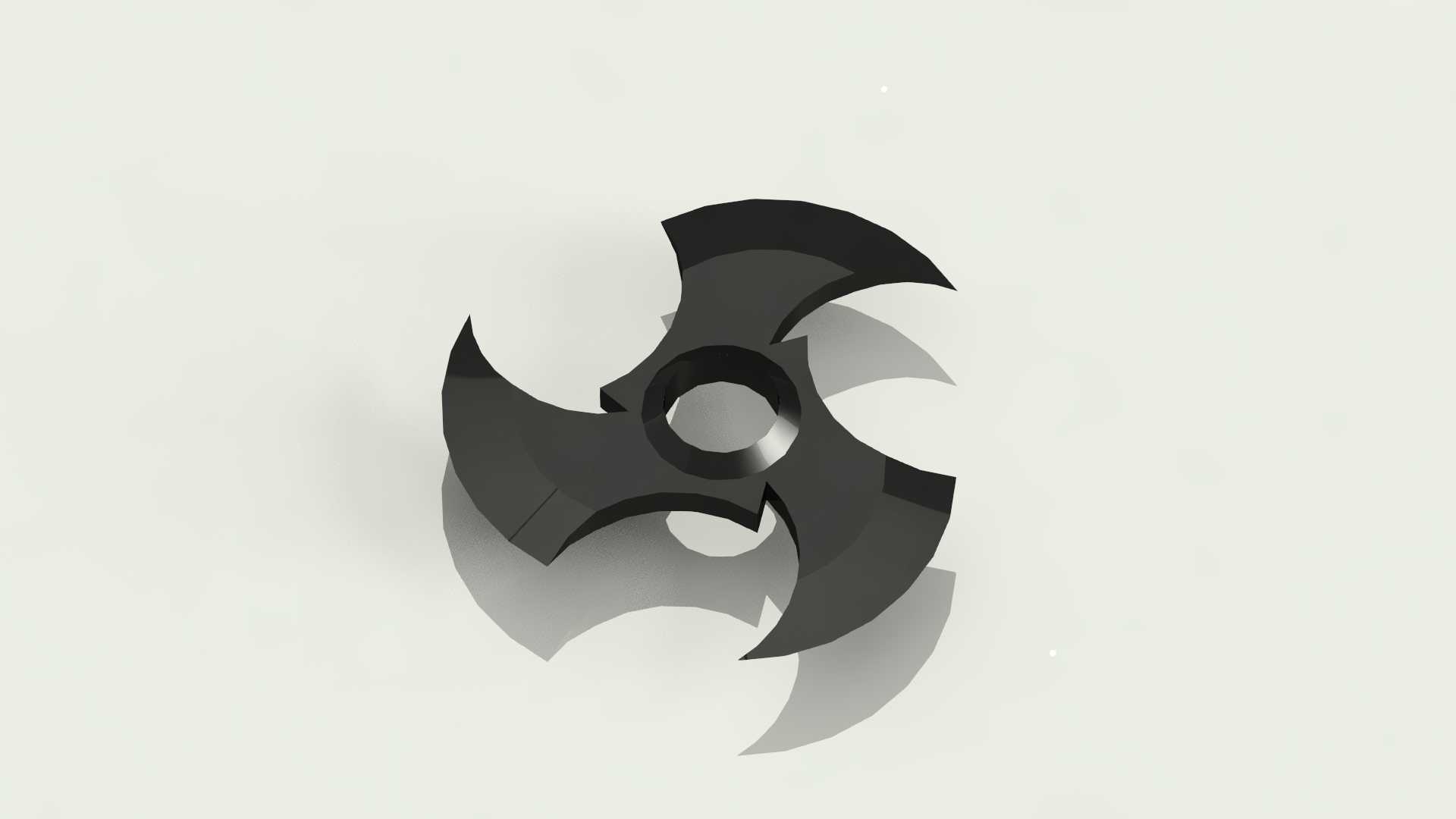

三刃弧形风动手里剑结构设计

做这类旋转类刃具结构的三维建模，首先要考虑的是动平衡校准逻辑，三刃均布的结构天生比两刃、四刃结构更适合高速旋转场景，每片刃的质心到中心安装孔的径向距离偏差不能超过0.02mm，不然旋转起来会产生明显的径向跳动，不仅影响飞行稳定性，长期使用还会因为偏心载荷导致中心安装位的磨损加剧。中心的通孔是标准的轴承安装位，孔径公差选H7级，适配常规的微型深沟球轴承，安装后刃片和轴承外圈采用过盈配合，过盈量控制在0.01-0.015mm之间，既不会因为过盈量太大撑裂刃片根部，也不会因为配合太松在高速旋转时出现打滑飞脱的风险。

从实际应用场景来看，这类结构除了作为传统投掷类器具的结构参考，更多的设计逻辑可以迁移到风动旋转装饰件、小型风力驱动警示装置的叶轮结构上，弧形刃口的曲面造型不是单纯为了视觉效果，每一段曲面的曲率都是经过空气动力学测算的，当气流从任意方向吹向刃面时，都能在刃片的凹面形成有效风压，推动整体结构绕中心轴旋转，和直刃结构相比，弧形刃的启动风速阈值低30%左右，哪怕是每秒2米的微风也能带动结构平稳转动。

设计过程中最先确定的是中心安装孔的位置，以此为基准做120度的环形阵列，每片刃的外轮廓做了渐变厚度处理，刃口边缘厚度控制在1.2mm，往中心连接位置逐渐加厚到4.5mm，这种厚度渐变的设计一方面是为了降低刃口位置的风阻，另一方面是保证中心连接位置的结构强度，避免从根部发生断裂。刃片的扭转角度做了3度的微扭处理，这个角度是经过多次模拟验证的，既不会因为扭转角度太大增加旋转时的空气阻力，也能在旋转过程中形成稳定的轴向气流，让结构旋转时的姿态更平稳，不会出现上下窜动的情况。

外形尺寸方面，整体外接圆直径控制在80mm，中心安装孔直径8mm，整体厚度6mm，这个尺寸边界刚好适配大多数微型旋转装置的安装空间，不管是装在户外警示灯的顶部作为风动驱动部件，还是作为文创类旋转摆件的核心结构，都不需要额外做尺寸调整。刃片和中心连接环的位置做了R3的圆角过渡，避免应力集中，要是这个位置做直角过渡，在受到侧向冲击力的时候，应力会集中在转角位置，很容易出现裂纹，圆角过渡之后能把集中应力分散掉，结构的抗冲击性能提升40%以上。

建模的时候要注意刃面的曲面连续性，整个外曲面要做到G2连续，不然加工出来的表面会有明显的棱线，不仅影响外观，还会在旋转的时候产生紊流，增加风阻和旋转噪音。中心孔的两端都做了0.5mm的倒角，方便轴承压装的时候导入，不会刮伤轴承的外圈表面。每片刃的尾部都做了斜切收尾，这个设计是为了减少旋转时的尾流扰动，让旋转过程更顺滑，不会因为尾流的拖拽导致转速忽快忽慢。

从结构选型的角度来说，三刃均布的结构比其他数量刃片的结构共振频率更低，在常规风速下不会产生共振异响，适合长时间户外使用。材质适配方面，这个结构既可以用ABS塑料做3D打印制作文创摆件，也可以用6061铝合金做CNC加工制作功能性风动部件，不同材质对应的壁厚参数不需要做太大调整，因为本身的结构刚度已经留足了余量，塑料件生产的时候只需要把刃口位置的厚度增加0.3mm就能满足强度要求，金属件则可以直接按建模尺寸加工，不需要额外调整。

实际装配的时候，中心轴承压装到位后，要做整体的动平衡测试，要是出现轻微的偏心，可以在偏重的那片刃的根部内侧钻一个0.5mm的浅孔做去重处理，保证整体的动平衡精度达到G2.5级，这样哪怕转速达到每分钟1200转也不会出现明显的震动。刃口的曲面弧度是从中心往外逐渐放大的，越靠近外边缘的位置曲面弧度越大，这样能最大化利用外边缘的线速度，提升风能的利用效率，和同尺寸的直刃叶轮相比，这个结构的风能转化率要高25%左右，在低风速场景下的适用性更强。
