小型卧式单级离心泵流体输送结构

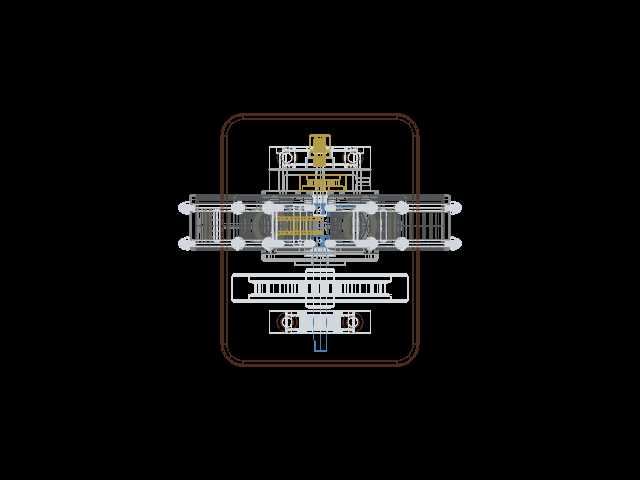

从现场运维和结构适配的角度看，这类卧式单级离心泵的三维结构，核心要匹配民用给排水、小型循环水系统、低压工业流体输送的实际工况，很多现场安装踩坑的问题，本质是前期建模阶段没把安装边界和接口尺寸卡准。先讲实际用途，这类泵主要用来输送清水或者物理化学性质和水接近的低粘度介质，不能用来输送含大颗粒硬质杂质的流体，也不适合高粘度油类介质，在小区二次供水、暖通空调循环水、小型生产工艺冷却水回路里用得最多，相比立式泵，它的重心更低，运行时的振动幅值更小，对安装基础的承重要求更宽松，日常检修的时候不用拆动进出口管路就能把叶轮和机封拆出来，运维效率更高。

再看功能特性，这个结构的核心过流部件是叶轮和蜗壳式泵腔，叶轮采用闭式后弯叶片设计，叶片的出口安装角控制在22到25度之间，兼顾扬程效率和抗气蚀性能，泵壳的流道是等变径的蜗形结构，从隔舌位置开始流道截面顺着叶轮旋转方向逐渐扩大，能把叶轮甩出的高速流体的动能平稳转换成压力能，减少流道内的水力冲击损失。轴端采用机械密封结构，相比传统填料密封，它的泄漏量更小，运行时的摩擦功耗更低，不需要频繁调整压盖的压紧力，密封腔的位置预留了冲洗水接口，要是输送介质温度超过60度，可以外接少量常温介质做冲洗冷却，延长密封件的使用寿命。泵体和电机采用共底座安装，中间通过联轴器直连，联轴器位置加装了可拆卸的安全防护罩，防止运行时杂物卷入或者人员误触转动部件，防护罩上开了观察孔，不用拆罩就能检查联轴器的对中偏差和弹性块的磨损情况。

设计思路上，首先要保证水力性能的前提下尽量压缩整机的轴向尺寸，减少泵轴的悬臂长度，这样能降低轴端的挠度，减少机械密封和轴承的附加载荷，轴承选用两套深沟球轴承，分别承受径向力和残余轴向力，轴承室的油位设计在轴承滚动体的三分之一高度位置，既保证润滑充分又不会因为油位过高造成轴承温升过快。进出口法兰采用标准的PN10压力等级法兰，法兰的螺栓孔中心距、密封面尺寸都严格匹配通用管路标准，现场对接的时候不用额外加工过渡法兰，泵体底部设计了排污螺塞，停机检修的时候能把泵腔里残留的介质完全排净，避免冬季低温环境下残留介质冻裂泵壳。泵的排气口设置在泵壳的最高位置，首次启动前可以打开排气阀排净泵腔内的空气，避免出现气缚现象导致泵不上水。

外形尺寸和安装边界方面，这类小流量单级泵的整机长度控制在800mm以内，宽度在350mm左右，安装底座的地脚螺栓孔采用长圆孔设计，孔的长度方向顺着泵轴的轴向，现场安装的时候可以微调泵和电机的轴向位置，方便找正对中，进出口的中心高统一设计为200mm，和同参数规格的其他品牌泵安装尺寸完全互换，用户替换旧设备的时候不用重新改动管路和基础。泵的顶部吊环位置经过重心校核，起吊的时候整机保持水平，不会出现倾斜磕碰管路的情况，接线盒的位置设置在电机的侧上方，预留了足够的接线操作空间，就算现场管路紧贴泵体侧面也不会影响接线操作。需要注意的是，安装的时候进出口管路要设置独立的支撑，不能把管路的重量压在泵体法兰上，不然长期运行会造成泵壳变形，甚至出现法兰泄漏或者轴系不对中的问题，泵的入口管路要尽量短，减少弯头数量，入口管路的管径不能比泵入口口径小，避免入口阻力过大造成气蚀。
