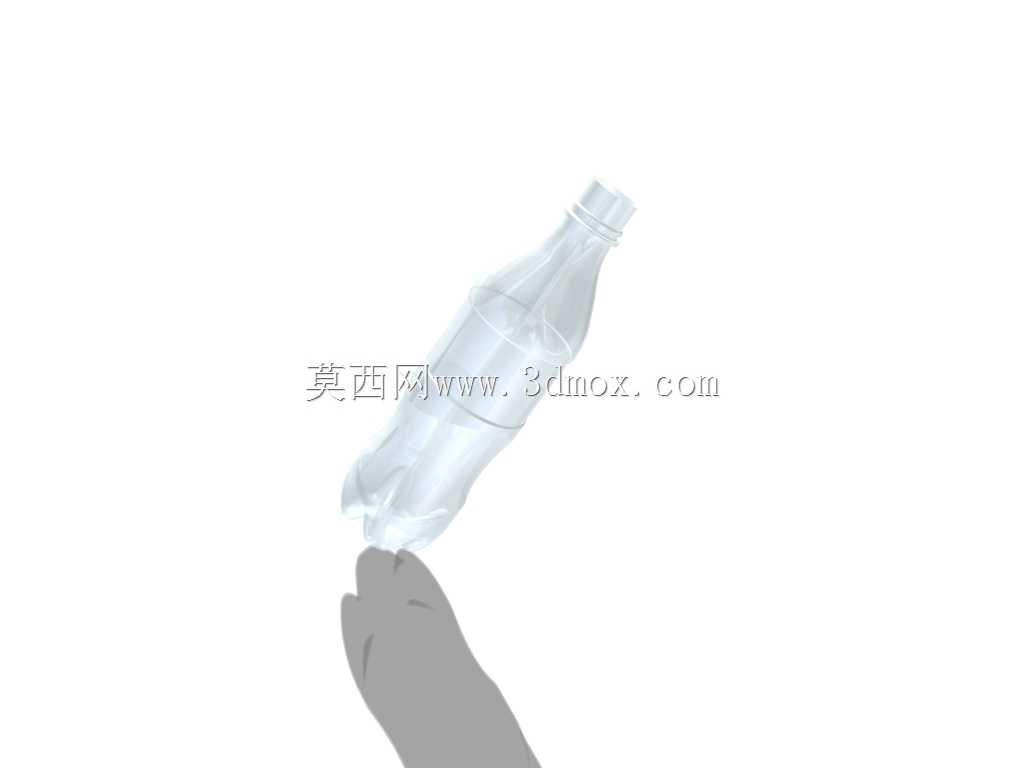

透明PET饮用瓶装水外观结构三维设计

　　日常快消品包装领域里，PET材质饮用瓶的结构设计一直是兼顾实用性、成本控制与用户体验的典型设计方向，这款透明瓶装水的三维结构设计，完全围绕量产灌装、运输堆叠、手持使用、回收处理全链路的工程需求展开，没有多余的装饰性结构，每一处曲面、每一道加强筋都对应实际生产使用场景的硬性要求。先从瓶口结构说起，模型还原的标准螺纹瓶口完全适配现有主流灌装线的旋盖头规格，螺纹的导程、牙型高度都经过匹配，既可以保证灌装后旋盖的密封可靠性，避免运输过程中漏液，也能让消费者开启时的扭矩处于舒适区间，不会出现过紧拧不开或者过松易漏的问题，瓶口的内径尺寸也适配常规饮用水的灌装流速，不会在高速灌装时出现溅液、排气不畅导致的灌装量不准问题。瓶身的曲面设计是整个结构的核心，中段的微收腰结构完全贴合成年人手持的握持弧度，单手握持时手指刚好卡在收腰位置，即使瓶身表面有冷凝水也不容易打滑；瓶身下半部分的凹凸加强筋结构，一方面是提升瓶体的轴向承压能力，满瓶状态下堆叠码垛时，下层瓶体可以承受上层多箱产品的重量不会出现瘪瓶变形，另一方面在灌装、运输过程中遇到温度变化导致瓶内压力波动时，加强筋可以提供足够的形变余量，避免瓶体鼓胀或者凹陷影响外观。

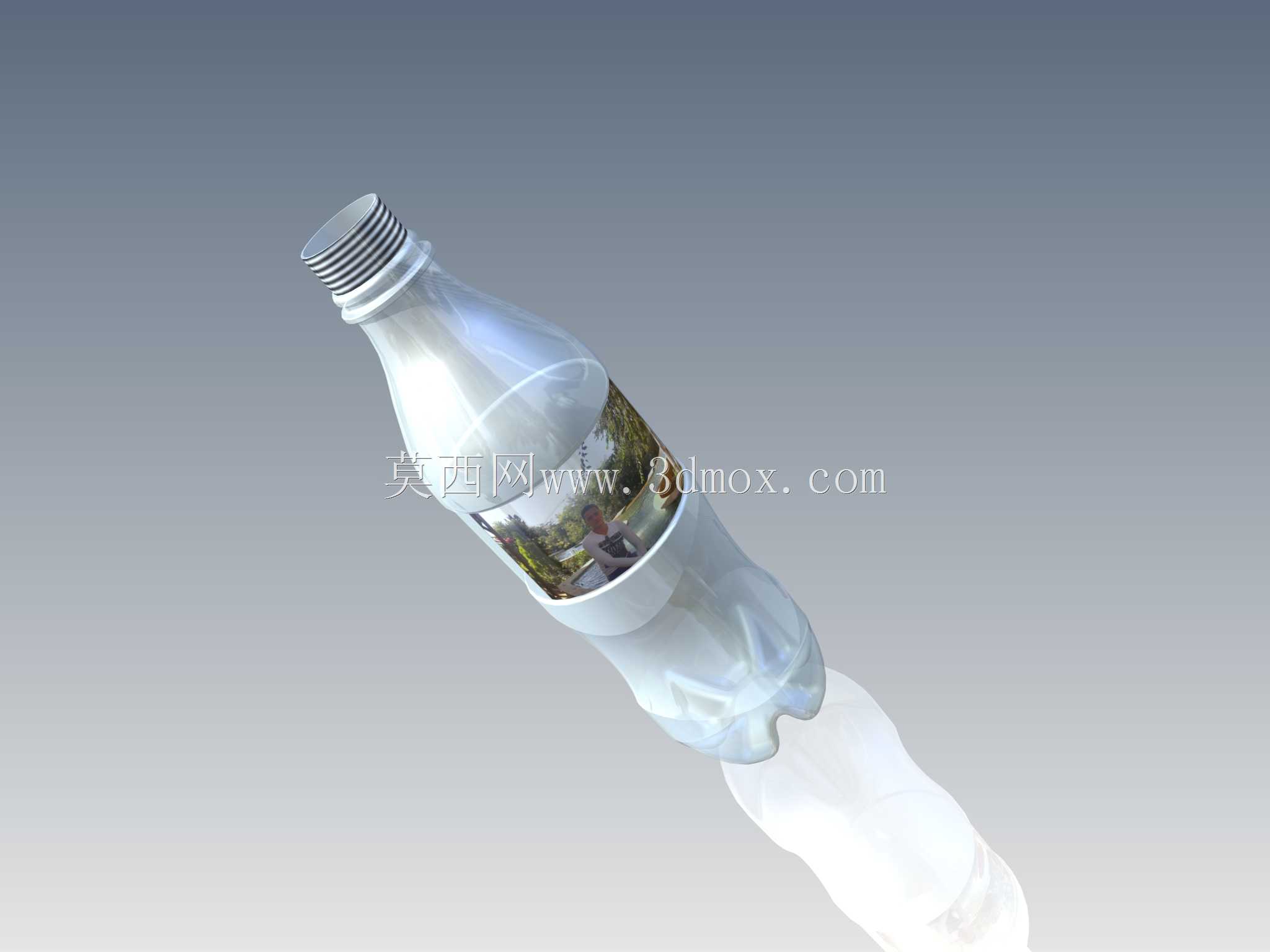

　　瓶底的花瓣式凹陷结构是PET瓶装水的经典成熟结构，这个结构在模型里做了精准还原，五瓣凹陷的弧度、深度都经过力学优化，既可以保证瓶体直立放置时的稳定性，不会因为底面轻微变形就出现放不稳晃荡的问题，也能在吹塑成型时保证瓶底的壁厚均匀，不会出现局部过薄容易被顶破的问题，同时这个结构还能在瓶内液体冷冻结冰体积膨胀时提供足够的形变空间，避免瓶底被撑裂。从设计思路上看，整个瓶体的壁厚做了均匀化处理，除了瓶口、瓶底这些受力特殊的位置做了局部加厚，其余位置的壁厚控制在合理区间，既可以减少PET原料的用量控制生产成本，也能保证瓶体的透明度，让消费者可以清晰看到内部液体的状态，同时均匀的壁厚也适配吹塑成型的工艺要求，不会出现局部冷却不均导致的应力开裂问题。整个模型的外形尺寸完全符合现有瓶装饮用水的通用规格，高度、瓶身最大直径都适配常规的自动售货机货道、超市货架层间距、运输纸箱的内尺寸，不需要对现有流通环节的设备、包材做任何调整就可以直接适配量产，安装边界这里虽然是包装容器，但对应的灌装线卡瓶板尺寸、贴标机的标站位置都可以基于这个三维模型直接做适配，贴标区域的瓶身曲面做了微弧处理，保证卷标贴附后不会出现翘边、褶皱的问题，标签区域的上下限位筋也能在高速贴标时给标签提供定位基准，避免贴标位置偏移。

　　在实际应用场景中，这个结构的瓶体除了常规包装饮用水，也可以适配无气饮料、常温茶饮等产品的灌装需求，瓶身的曲面预留了足够的标签设计空间，可以满足不同品牌的外观标识需求，同时整个瓶体的结构没有尖锐棱角，运输过程中不会因为相互摩擦导致瓶身刮花，也不会在消费者使用时出现划伤手的问题。从建模精度来看，整个模型的曲面连续性达到G2级别，曲面过渡顺滑没有突兀的折角，既可以满足结构力学分析的需求，也可以直接导入渲染软件做产品宣传效果图，还可以导出为吹塑模具的加工参考模型，减少模具设计阶段的重复建模工作量。

　　很多刚接触包装结构设计的工程师容易忽略瓶体的排气槽设计，这个模型在瓶口螺纹的起始位置做了微小的排气缺口，当消费者旋开瓶盖时，瓶内和外界的气压可以通过这个缺口快速平衡，不会出现因为瓶内气压差导致瓶盖弹飞或者液体喷溅的问题，这个细节结构虽然尺寸很小，但直接影响用户的使用体验，也是成熟量产产品必须考虑的设计点。另外瓶身的加强筋走向也做了优化，沿着瓶身轴向分布的微筋既可以提升径向的抗挤压能力，放在包里被其他物品挤压时不会轻易变形漏液，也不会因为筋条过于突兀影响手持的触感，整个瓶体的重量控制也在合理范围，在保证结构强度的前提下尽可能降低原料消耗，符合当下快消品包装轻量化的行业趋势，回收时也因为是单一PET材质，不需要做额外的材质分离，方便后续的回收再利用。
