复刻经典Game Boy游戏卡带实体结构

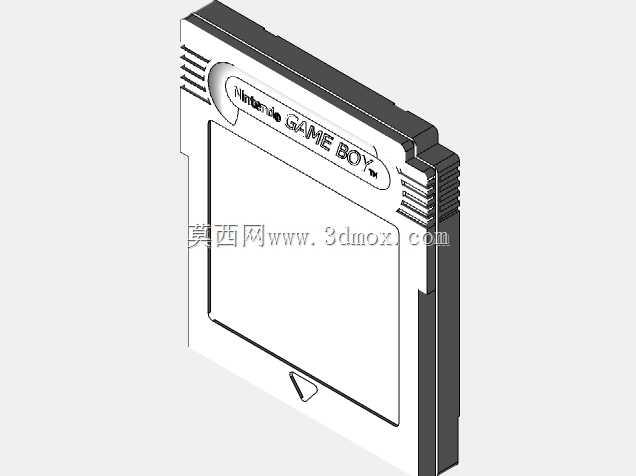

　　做这个卡带结构的建模，最初是帮做复古掌机改装的朋友测适配性——现在不少玩家收的二手老GB卡带外壳老化开裂，换第三方壳经常出现插机卡滞、金手指对位偏差的问题，靠网上找的线图做出来的结构总差一点，最后索性拿卡尺逐点量了原装卡的实物来建。先从插装边界说起，GB卡带和主机卡槽的配合是过盈定位加卡扣锁止，卡带主体的插合段厚度公差必须控制在0.1mm以内，太厚插不到位会导致金手指接触不良，太薄插进去晃荡，稍微碰一下就掉档。卡带前端的三角定位标识不是装饰，是对应主机卡槽内的防呆凸台，建模的时候特意把这个三角凸台的斜边角度、深度都和实物对齐，避免插反损坏主机金手指。

　　侧面的防滑凹槽深度做了0.8mm，间距和原装一致，手指插拔的时候的摩擦力刚好，不会太滑捏不住，也不会因为凹槽太深积灰难清理。卡带正面的标签区下沉0.2mm，刚好能贴下原装尺寸的铜版纸标签，边缘不会翘边，标签区上方的品牌标识凹槽深度0.3mm，做丝印或者金属贴都能对位准确。卡带尾部的散热格栅是贯通式的，虽然老卡带本身发热量不大，但原装结构留这个格栅是为了平衡卡带内外气压差，夏天从空调房拿到室外不会因为内部凝露损坏卡带内的存储芯片，建模的时候把格栅的筋条厚度做了0.5mm，和原装一致，不会因为筋条太细容易断，也不会太粗影响透气。

　　卡带内部的PCB定位柱位置完全对照原装卡的PCB孔位，柱高2.2mm，顶端做了0.2mm的导向倒角，装PCB的时候不用硬怼，顺着倒角就能放到位，定位柱的直径比PCB安装孔小0.05mm，既不会晃，也不会因为公差累积装不进去。卡带上下壳的卡扣配合位做了0.15mm的扣合量，扣上之后没有虚位，不用打螺丝也不会自己散开，卡扣的根部做了R0.3的圆角，反复拆装也不会断。很多第三方复刻卡带忽略了卡带外壳和主机卡槽边缘的让位缺口，插进去之后会顶到主机的外壳边框，导致卡带不能完全插到底，建模的时候特意把卡带两侧靠近插合端的让位缺口尺寸做准，缺口的R角和主机卡槽的凸台完全匹配，插装到位之后卡带尾部和主机外壳齐平，不会凸出来一块。

　　另外卡带金手指区域的开窗尺寸也严格对照实物，开窗边缘到金手指的距离留了0.3mm的余量，不会因为外壳偏移挡住金手指导致接触不良，开窗的边缘做了0.1mm的倒角，插卡的时候不会刮到主机卡槽内的金手指弹片，延长主机触点寿命。实际打样测试的时候，用PLA和ABS两种材料打印都能完美适配原装GB、GBP、GBC主机，插拔力度和原装卡一致，没有卡滞或者过松的问题，内部装通用的GB复刻PCB也完全对位，不需要额外打磨修改。做这个结构的时候没有刻意做外观美化，所有尺寸都是从实物逆向测绘来的，每一个倒角、每一条筋位的厚度都对照原装卡做了匹配，就是为了做改装替换壳的时候能直接用，不需要二次调整。
