工业级G型螺旋夹紧工装结构设计

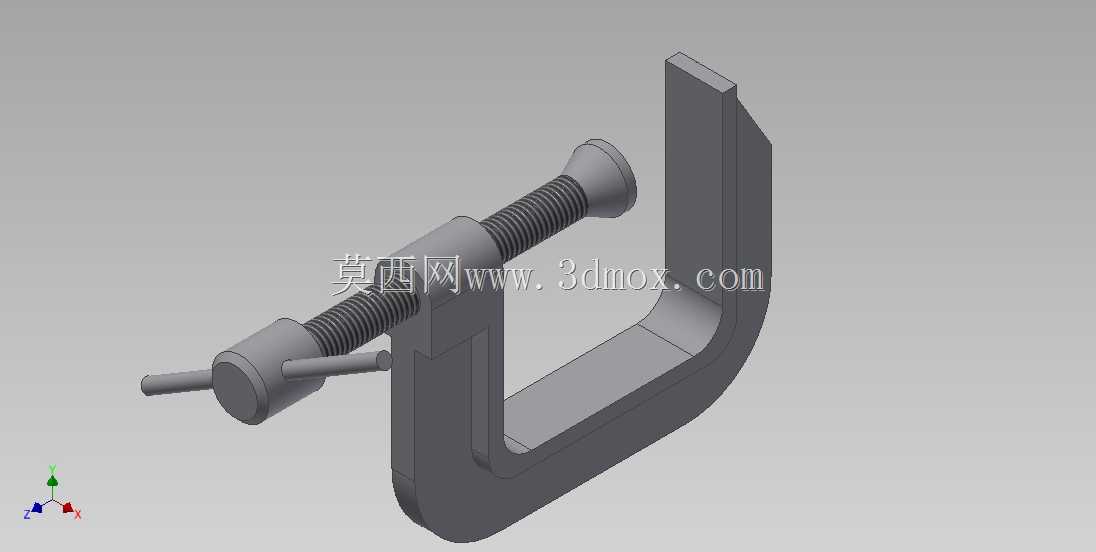

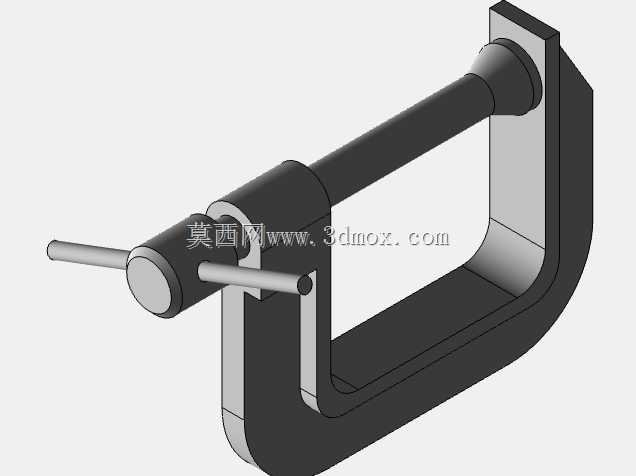

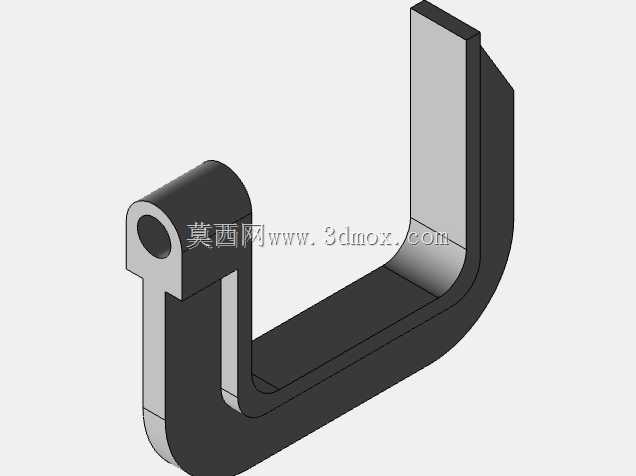

　　在机械加工、木工装配、五金维修、小型工件焊接定位等多类作业场景中，手动螺旋夹紧类工装始终是工位上使用率极高的辅助工具，这类工具无需外接动力源，依靠纯机械结构实现可靠夹持，适配小批量多品种的柔性作业需求，G型结构的夹紧件正是这类工装里应用覆盖面最广的品类之一。这款G型夹紧结构采用C型开口的整体框架作为承载主体，框架截面做了等强度优化设计，在夹持受力时，框架的弯曲应力分布更均匀，不会出现局部应力集中导致的框架变形或断裂问题，开口深度与开口高度的比例经过反复校核，既保证了足够的夹持进深，能覆盖多数常规厚度的工件装夹需求，又不会因为框架悬臂过长导致夹持刚性不足。

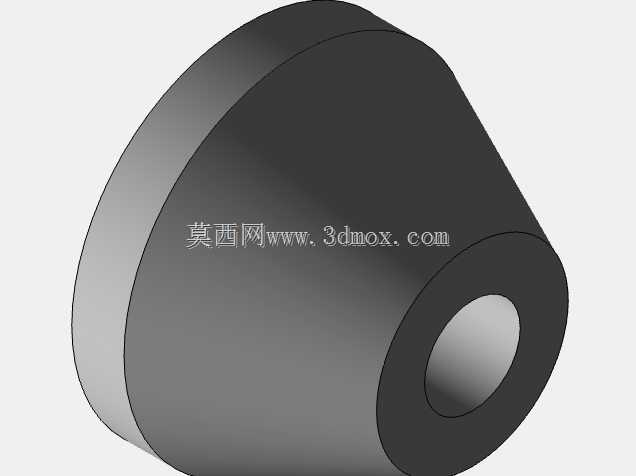

　　其核心的螺旋进给结构采用梯形传动螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力更均匀，耐磨损性能更优异，长期反复松紧作业也不会出现螺纹滑牙的问题；螺杆端部搭配了可转动的压头，夹紧作业时压头贴合工件表面后不会随螺杆转动刮伤工件表面，同时压头与工件的接触面积经过优化，单位面积压强控制在合理区间，既不会压伤软质工件表面，又能提供足够的静摩擦力防止夹持过程中工件移位。

　　螺杆尾部设计了穿杆式加力结构，不需要配套专用扳手，随手取用圆钢、螺丝刀等杆类物件穿入加力孔即可施加更大的夹紧力矩，在需要大夹紧力的作业场景下也能轻松操作，同时加力杆的长度经过力矩匹配设计，正常成年人手部施力时，既能达到足够的夹紧力，又不会因为力矩过大导致螺杆过载变形。从安装边界与尺寸适配角度看，这款G型夹的框架背部为平整平面，不需要额外安装固定时可直接放置在工作台面使用，若需要将其固定在工装台面上，也可通过框架背部的预留孔位用螺栓锁紧，适配多数常规钳工台、工装板的安装孔距；整体外形没有突出的尖锐棱角，所有棱边都做了倒钝处理，日常取放、操作过程中不会划伤操作人员，符合手动工具的安全设计要求。

　　在实际应用中，这类G型夹可单独使用完成两块板材的粘接定位、小型零件的钻孔夹持、焊接作业时的工件拼合固定，也可多个组合使用完成长条形工件的多点位夹紧，甚至可以配合垫块、压块作为临时工装完成异形工件的装夹定位；相比快速夹具，它的夹紧力调节范围更广，从几公斤的轻夹持到上百公斤的强夹紧都可通过旋转螺杆自由控制，不会出现行程不足或夹紧力不可调的问题；相比液压、气动类夹紧工装，它不需要配套动力管线，不受作业场地的气源、电源限制，户外维修、流动作业场景下也能正常使用，维护成本极低，仅需要定期在螺纹部位涂抹少量润滑脂即可保证长期顺畅使用，不存在密封件老化、动力泄漏等故障问题。设计过程中重点考量了不同工况下的受力变形量，当达到额定夹紧力时，框架开口处的变形量控制在极小范围内，不会因为框架张口导致夹持失效，螺杆的长径比经过优化，全行程伸出时不会出现螺杆弯曲变形的问题，保证进给过程的同轴度，压头的活动间隙也做了合理控制，夹紧时不会出现压头偏摆导致的工件夹持偏移问题。
