卢克天行者光剑剑柄高精度三维结构模型

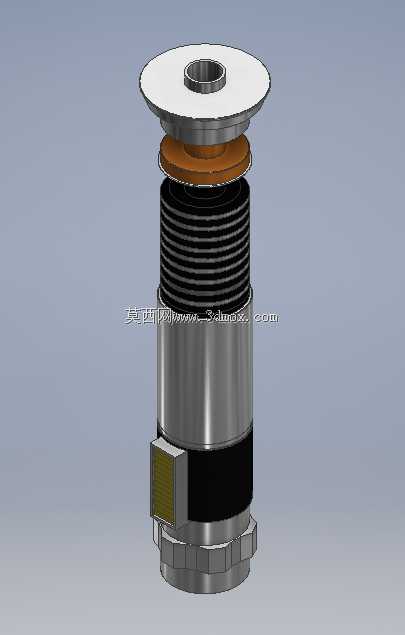

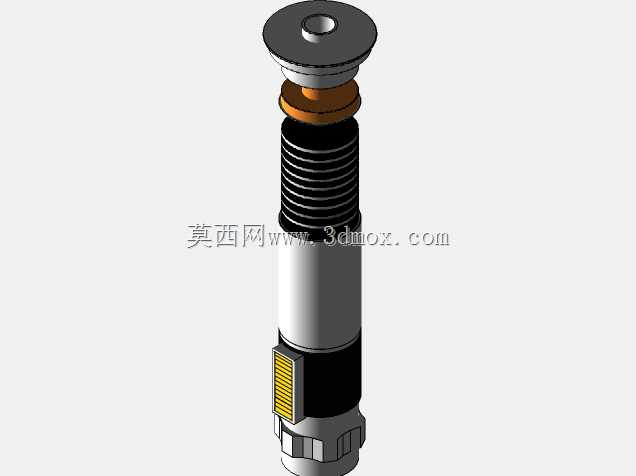

　　本次建模的光剑剑柄结构，在影视道具复刻、定制周边生产、主题展陈装置搭建场景中具备明确的落地参考价值，不同于常规装饰性摆件的简化建模，整个结构完全按照手持操作的人机工程逻辑拆分构件，从握持段的防滑纹理到顶部剑刃发射端的限位结构，每一处细节都对应实际使用时的受力与操作需求。从实际用途来看，该结构既可以作为1:1实体道具制作的加工参照，也能为主题乐园的互动光剑装置提供内部结构排布的设计依据，甚至可以为手持类工业操作手柄的外观设计提供造型参考——毕竟柱形手持设备的握持舒适度、操作区布局逻辑是共通的。功能特性上，整个剑柄采用分段式模块化设计，最顶部的圆盘形限位凸缘直径大于握持段主体，一方面可以在模拟挥砍动作时防止手部向前滑脱，另一方面也为内部剑刃发光组件的固定提供了安装法兰面，凸缘中心的通孔是剑刃模组的穿出通道，孔壁做了0.2mm的倒角处理，避免装配时刮伤发光件的外层柔光罩。凸缘下方的棕色环形垫圈采用弹性材质设计，既可以填补金属构件之间的装配间隙，也能在道具跌落时起到缓冲吸能的作用，减少顶部凸缘与主体筒身之间的硬碰撞损伤。

　　往下的黑色波纹段是防滑握持区，波纹的齿距设置为3mm，齿高1.2mm，完全贴合成年人手指弯曲时的指腹弧度，长时间握持不会产生硌手的触感，同时波纹结构也能在手心出汗时增加摩擦阻力，避免挥动手势下出现打滑脱手的情况。主体筒身采用亮面金属质感的圆柱结构，直径设置为45mm，刚好匹配成年男性手掌的握持围度，筒身侧面的矩形凸起模块是功能按键的安装位，模块做了下沉0.5mm的边框设计，按键装配后不会突出筒身外圆面，避免日常放置或者握持时误触开关。按键下方的黑色环形段是电池仓的分隔区域，筒身最底部的多边形旋盖是电池仓的端盖，采用多棱面防滑设计，不需要额外工具就能徒手拧开更换电池，旋盖与筒身之间设计了密封圈安装槽，可以满足日常使用的防尘防泼溅需求。

　　设计思路上，整个建模没有做多余的装饰性凸起，所有外轮廓的结构都服务于实际握持与装配需求：顶部凸缘的尺寸经过反复调整，既不会因为直径过大影响挥剑时的视线，也不会因为尺寸过小失去防滑脱的作用；握持段的波纹长度覆盖了手掌自然握持时的全部接触区域，不会出现部分手指接触光滑筒身的情况；侧面按键的位置设置在握持时拇指自然触碰的高度，不需要调整手型就能完成操作。外形尺寸方面，整个剑柄总长度控制在280mm，最大外圆直径为75mm（即顶部凸缘的直径），底部旋盖的对边尺寸为48mm，安装边界上，整个结构没有外伸的尖锐构件，所有棱角都做了R0.8mm的圆角处理，作为手持道具使用时不会划伤使用者；内部腔体的直径预留了38mm的安装空间，可以容纳常规的18650电池组、驱动电路板以及发光组件，不需要额外切削外壳就能完成内部电子件的装配。

　　筒身的壁厚设置为2.5mm，既保证了金属材质加工时的结构强度，不会因为轻微碰撞出现凹陷变形，也不会因为壁厚过大导致整体重量超标，整剑装配完成后的重量控制在600g左右，长时间单手持握不会产生明显的负重感。在结构拆分逻辑上，所有构件都采用同轴设计，加工时可以直接采用车削工艺完成主体结构的加工，侧面按键模块单独采用铣削加工后通过卡扣与筒身连接，不需要复杂的工装就能完成整机组装，装配公差控制在0.1mm以内，各段构件拼接后不会出现明显的接缝错位。另外，顶部凸缘与筒身的连接采用细牙螺纹结构，拆卸后可以直接对内部的发光组件进行维护更换，不需要破坏整体结构；底部电池仓旋盖的螺纹做了防松处理，日常挥动手势下不会出现旋盖松动脱落的情况。从结构设计的合理性来看，整个模型没有为了还原影视外观而牺牲实际使用的结构强度，每一处外观特征都对应明确的功能需求，不管是用于实体道具的加工生产，还是作为手持类设备的造型参考，都具备足够的结构细节支撑，不会出现建模外观好看但无法落地生产的问题。
