火影忍者动漫苦无造型三维结构设计

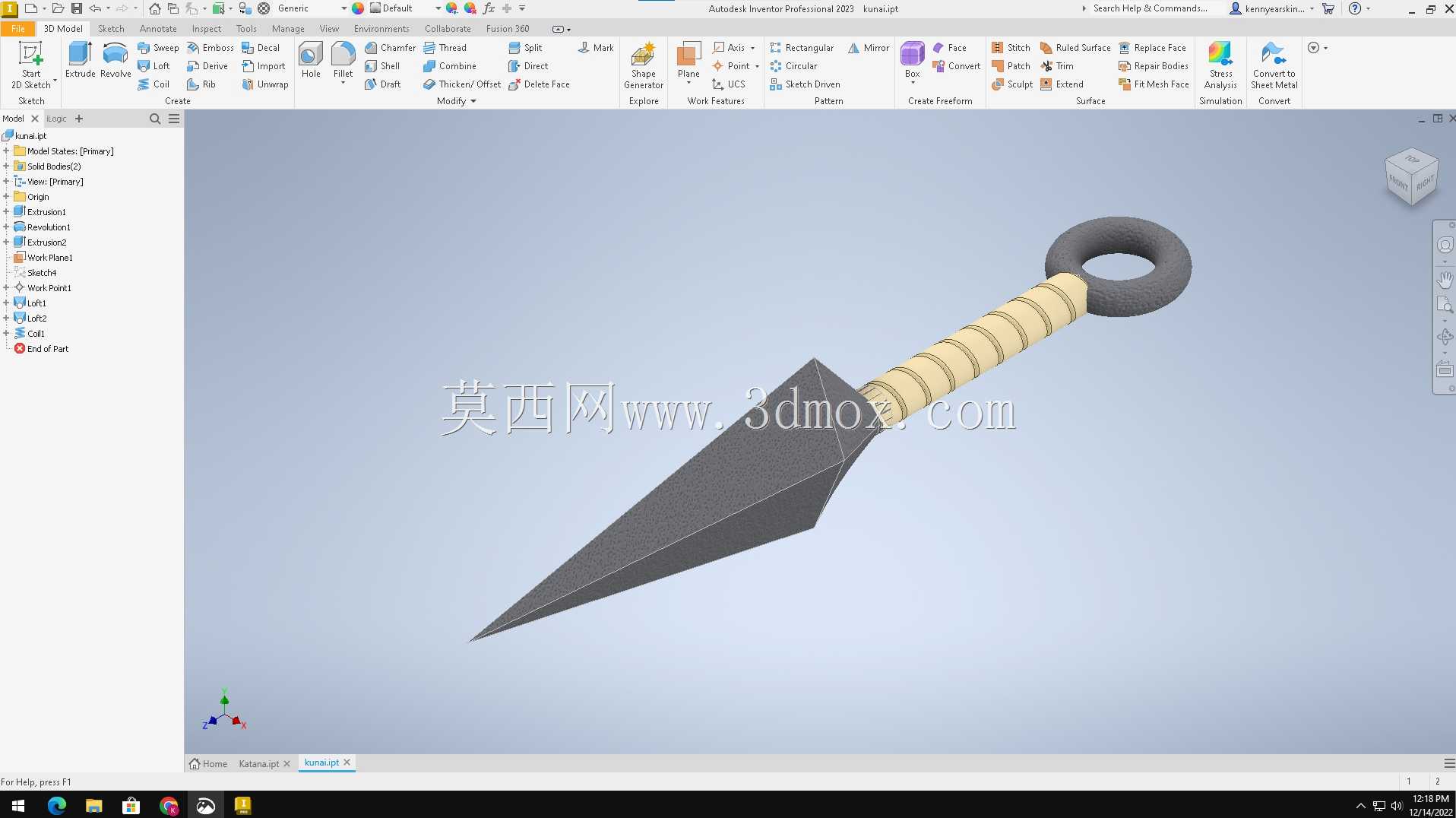

本次建模的苦无结构，原型参考动漫中忍者常用的投掷类器具造型，在结构设计阶段首先平衡了造型还原度与实体加工的可行性，避免纯外观建模带来的壁厚不均、应力集中等问题。刃部采用三角锥渐变结构，从尖端到刃根的厚度逐步递增，尖端做0.2mm的圆角钝化处理，既保留视觉上的锐利感，也能避免实体打印或金属铸造时出现尖端缺料、易折断的问题，刃部两侧的棱线做R0.5的过渡处理，减少加工时的崩边风险。握持段采用等距环槽设计，环槽深度1.2mm，槽宽2mm，相邻槽间距3mm，这种结构一方面还原了缠绳握持的视觉效果，另一方面如果做实体金属摆件，环槽可以增加握持时的摩擦力，避免脱手，握持段的直径设计为12mm，符合成年人手部握持的人机工程尺寸，不会因为过细导致握持硌手，也不会因为过粗影响投掷类道具的重心配比。尾部的挂环采用整圆闭环结构，环的内径18mm，外径26mm，环与握持段的衔接处做2mm的圆角过渡，避免衔接位置出现应力集中断裂的问题，挂环的设计既还原了原作中苦无可穿绳悬挂、携带的功能，也能作为文创摆件的悬挂点位，方便搭配挂绳做装饰挂件使用。

从重心配比来看，整个模型的重心落在刃部与握持段衔接位置前10mm处，这个重心位置符合投掷类器具的重量分布逻辑，投掷时能保证刃部朝前的飞行姿态，如果作为实体金属件加工，这个重心位置也能保证手持时的平衡感，不会出现头重脚轻或者尾部坠手的问题。建模过程中所有相邻面的衔接都做了连续G1曲率过渡，没有出现碎面、尖角收敛的问题，不管是做3D打印的手办原型，还是做失蜡铸造的金属摆件，都能直接导出模型进行工艺处理，不需要额外修复破面。刃部的三个平面都做了0.3°的拔模斜度，如果采用注塑工艺做塑料材质的周边产品，可以直接开模生产，不需要额外调整拔模角度，环槽的侧壁也做了对应方向的拔模处理，避免开模时出现卡模、拉伤的问题。

从应用场景来看，这个结构既可以作为动漫周边的手办摆件，经过表面喷砂、氧化处理后做成金属质感的收藏摆件，也可以缩小比例后做成钥匙扣、挂饰类的文创产品，还可以作为影视道具、cosplay活动的道具使用，做道具使用时可以将刃部材质替换为软胶，避免使用过程中出现划伤风险。安装边界方面，尾部挂环的尺寸适配市面上常规的挂绳、钥匙圈规格，不需要额外定制连接件，如果作为摆件搭配底座，只需要在握持段底部做一个直径5mm的定位孔，就可以和常规的亚克力、木质底座配合固定，不需要额外设计复杂的连接结构。整个模型的壁厚最小处为2mm，满足3D打印、铸造、注塑等多种加工工艺的最小壁厚要求，不会出现加工时填充不足、变形的问题，所有的内部结构都做了实体化处理，没有开放的薄壁空腔，避免加工时出现内部积料、支撑难以去除的问题。在细节处理上，握持段的环槽边缘都做了0.3mm的小圆角，避免使用时划手，刃部与握持段的衔接位置做了3mm宽的过渡段，让整个造型的线条更流畅，不会出现生硬的转折，挂环的外圆做了整圆度校验，圆度公差控制在0.1mm以内，保证悬挂时不会出现偏斜的问题。
