小型移动式农用谷物烘干处理设备结构

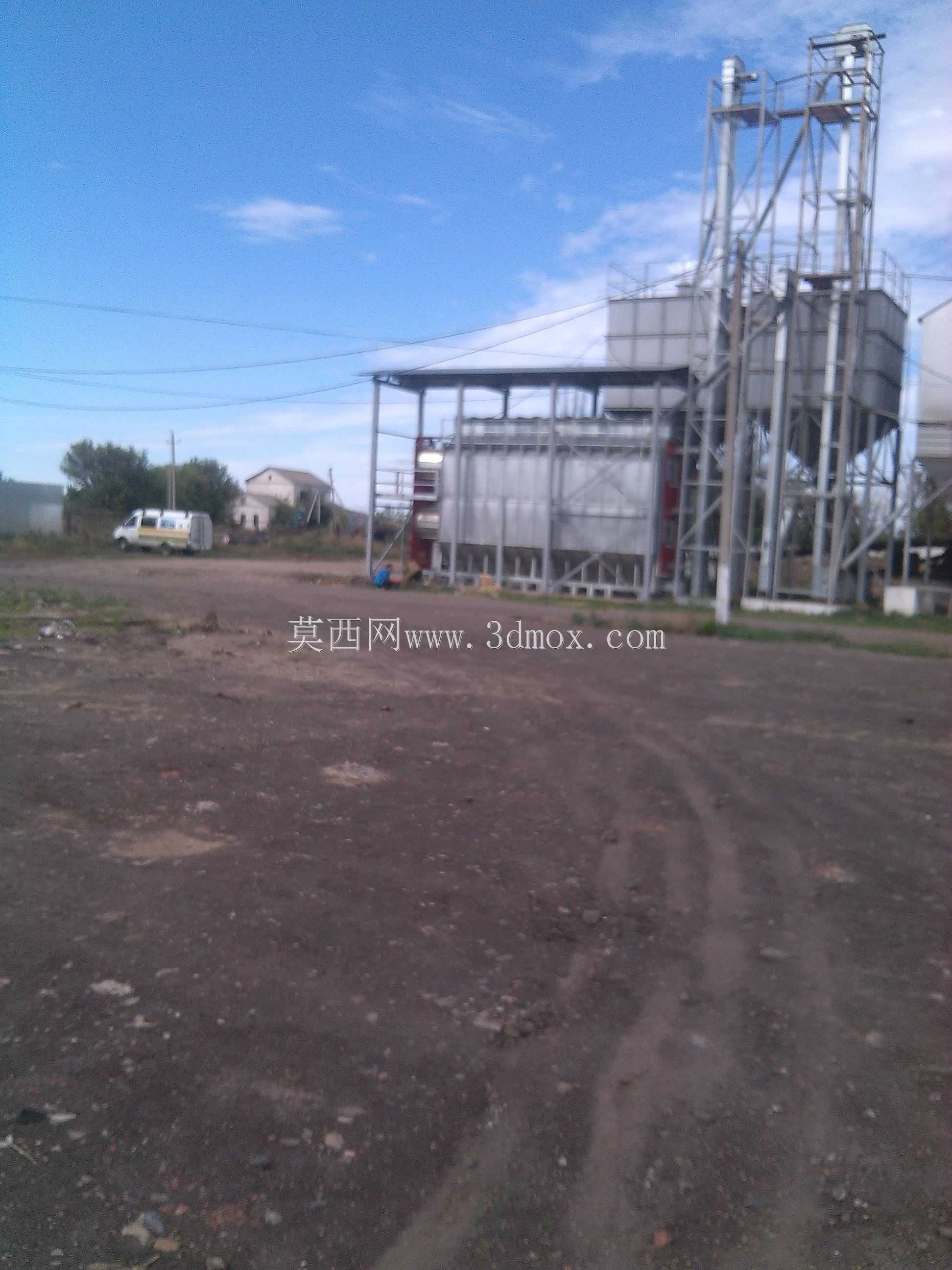

　　这款便携谷物干燥设备的三维结构，核心瞄准散户种植、丘陵山地零散地块的粮食收后处理需求，区别于大型粮站固定烘干塔的高占地、高投入特性，整体结构围绕可移动、小批量、快速部署的使用逻辑搭建，适配种粮户、小型合作社在收获季遇到连续阴雨时，抢收粮食避免霉变的实际场景，也可用于田间地头临时收粮点的即时干燥作业，省去粮食转运至固定烘干点的运输成本与途中损耗。从结构设计逻辑来看，整机采用框架式承载结构，所有功能模块集成在同一可移动底座上，底座预留通用牵引连接位，可适配小型农用拖拉机、三轮车的牵引接口，无需额外改装即可完成转场移动，整机外轮廓尺寸控制在常规乡村道路通行限界内，宽度不超过1.2米，高度不超过1.8米，长度不超过2.2米，可顺利通过乡村机耕道、农户院门，无需额外拓宽通行路径，安装时无需浇筑固定基础，找到平整硬化地面即可放置作业，对作业场地的适配性极强。

　　设备核心功能模块分为进料单元、干燥仓体、热风循环单元、出料控制单元、动力驱动单元几个部分，进料口设置在仓体侧上方，高度适配人工倒粮或者小型皮带机上料的操作高度，无需搭建过高的上料平台，单人即可完成上料操作；干燥仓体内部采用交错式导料板结构，谷物从顶部进入后会沿着导料板缓慢向下流动，延长谷物在热风区域的停留时间，同时避免谷物局部堆积导致的干燥不均问题，仓壁开设均匀分布的通风孔，热风可穿透谷物层完成湿热交换，仓体下部设置匀料机构，避免谷物结拱堵塞出料口。

　　热风循环单元采用侧置式布局，风机与加热模块集成在仓体一侧，减少整机横向占用空间，热风风道做了圆弧过渡处理，降低风阻损耗，同时设置回风通道，可将排出的湿热空气中的部分余热回收利用，降低作业过程中的能耗，加热模块的温度区间控制在40-70摄氏度可调，可根据不同谷物的干燥需求调整温度，避免高温灼伤谷物胚芽影响后续存储或留种。出料单元设置在仓体最下方，采用插板式流量调节结构，可根据谷物含水率调整出料速度，含水率高的谷物可放慢出料速度延长干燥时间，含水率较低的谷物可加快出料速度提升作业效率，出料口高度适配常规编织袋的接料高度，接料时无需额外垫高接料容器。

　　整机的结构设计充分考虑了农村使用场景的维护便利性，所有易损部件均采用快拆式连接结构，无需专用工具即可完成筛网、风道挡板的清理更换，线路与管路均做了防磕碰、防尘处理，适配户外多尘、颠簸的使用环境，框架边角做了圆弧倒角处理，避免转场或者操作过程中磕碰伤人。从建模细节来看，所有钣金件的折弯、焊接位置都做了符合实际加工工艺的处理，没有出现违背钣金加工逻辑的直角折弯或者无壁厚结构，标准件均采用通用国标规格，方便用户在建模完成后直接导出工程图进行生产加工，各部件的装配间隙预留合理，符合实际装配公差要求，运动部件的行程范围都做了干涉检查，比如出料插板的开合行程、导料板的活动范围都不会与周边结构产生碰撞，整体模型的结构完整性可直接用于方案评审、样机试制的参考依据。
