费德尔阀用圆柱螺旋压缩弹簧结构设计

在工业流体控制领域，阀门作为管路系统的核心调控部件，其内部弹性元件的性能直接决定了整阀的启闭响应速度、密封可靠性以及长期运行寿命，本次涉及的圆柱螺旋压缩弹簧，正是适配费德尔系列阀块的核心弹性承载部件。从实际工况适配角度出发，这类弹簧主要应用在仪器仪表类阀门的阀瓣复位、密封预紧结构中，常见于实验室精密流体控制管路、小口径气动控制阀、仪表测量支路的切断阀结构内，承担着阀瓣开启后的自动复位、密封面预紧力提供、启闭过程缓冲减震的核心作用，其弹力输出的线性度、抗疲劳性能直接影响阀门的启闭重复精度与密封泄漏等级。

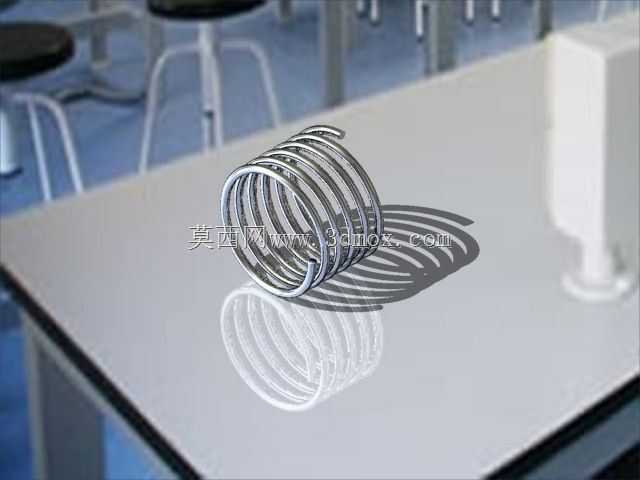

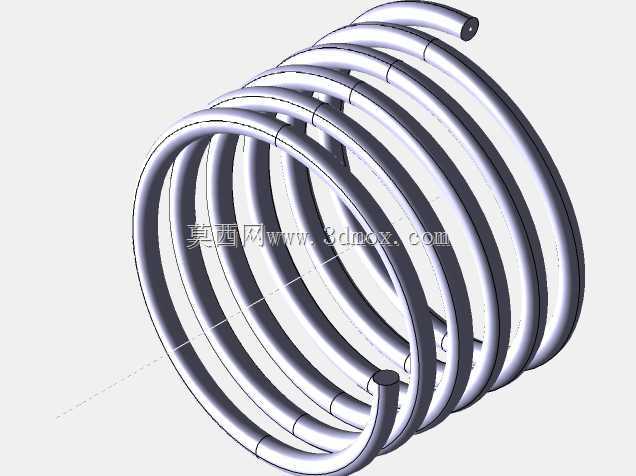

从设计思路层面来看，这款弹簧采用等节距圆柱螺旋结构，没有设置变刚度段或者端部并紧磨平之外的异形结构，核心是为了保证压缩行程内弹力输出的线性度，避免弹力突变导致的阀瓣卡滞或者密封面压力波动。弹簧的有效圈数经过匹配计算，在保证额定压缩量下弹力符合阀块预紧要求的同时，预留了15%左右的超程压缩余量，避免阀门过开时弹簧并圈产生刚性冲击，损伤阀瓣密封面。弹簧的端部采用并紧磨平处理，磨平长度不小于端圈周长的四分之三，保证弹簧安装后两端支撑面与弹簧轴线的垂直度误差控制在2%以内，避免压缩过程中弹簧出现侧倾、偏磨，导致弹力输出方向偏移，影响阀瓣的对中密封性能。

从外形尺寸与安装边界来看，这款弹簧的外径匹配阀块内部的弹簧安装腔内径，安装间隙控制在0.8-1.2mm之间，既避免间隙过小导致弹簧压缩时与腔壁发生摩擦剐蹭，造成弹簧表面防腐层损伤、卡滞，也避免间隙过大导致弹簧压缩时出现径向晃动，影响阀瓣的运动同轴度。弹簧的自由高度匹配阀块全开状态下的弹簧腔深度，安装预压量设置为自由高度的15%，保证阀门在关闭状态下弹簧能提供足够的预紧力，将阀瓣压紧在阀座密封面上，同时在阀门全开时弹簧的压缩量不超过材料的许用压缩极限，避免长期运行出现塑性变形，导致预紧力衰减。弹簧的线径经过刚度校核，选用的弹簧钢材料经过淬火回火处理，表面做了防锈钝化处理，适配常规水、气、轻度腐蚀性流体的工况环境，在额定循环寿命下，弹力衰减率控制在5%以内，满足仪表阀门长期免维护的使用需求。

在实际装配场景中，这类弹簧不需要额外的定位销或者导向套辅助定位，依靠端部磨平的支撑面即可实现稳定安装，装配时仅需要保证弹簧两端与阀瓣、弹簧腔底面完全贴合，无偏斜即可，不需要额外的调整工序，适配批量装配的生产需求。在阀门启闭过程中，弹簧随阀瓣的运动做往复压缩、回弹运动，其固有频率经过设计避开了管路系统的常见振动频率区间，避免运行过程中出现共振现象，导致弹簧过早出现疲劳断裂。从结构细节来看，弹簧的圈间间隙在自由状态下均匀一致，没有出现圈间疏密不均的情况，保证压缩过程中各圈受力均匀，避免局部应力集中导致的断裂失效，弹簧的表面没有明显的划痕、折叠等加工缺陷，端部没有毛刺，避免装配时刮伤阀腔内的密封件。
