阿纳金绝地星际战斗机CATIA设计模型

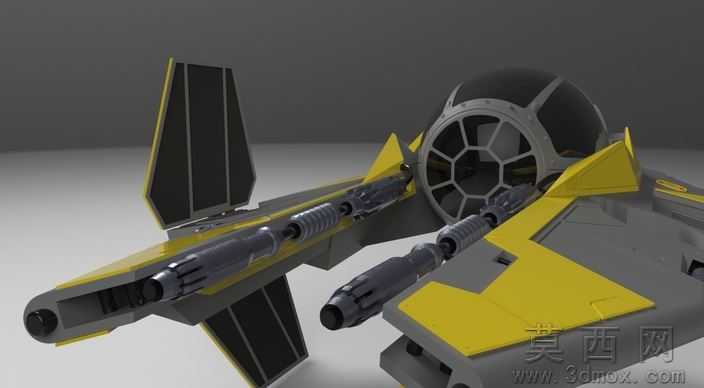

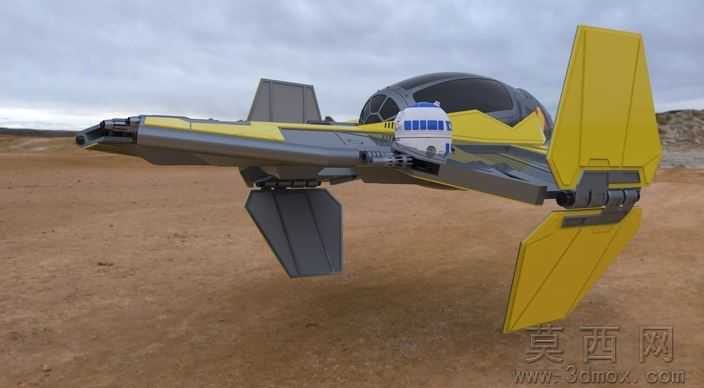

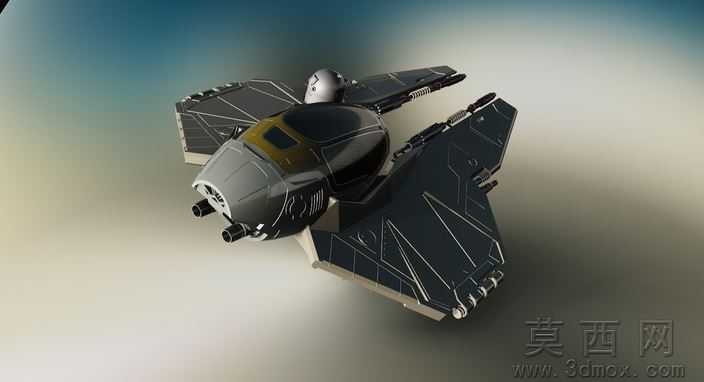

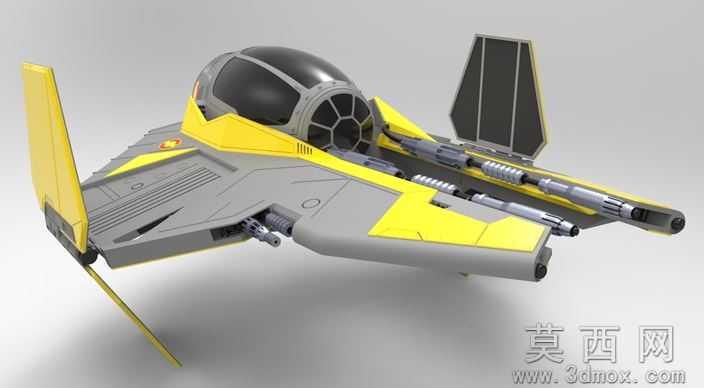

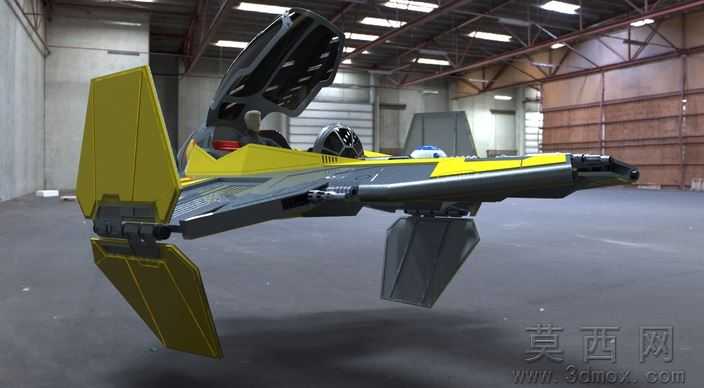

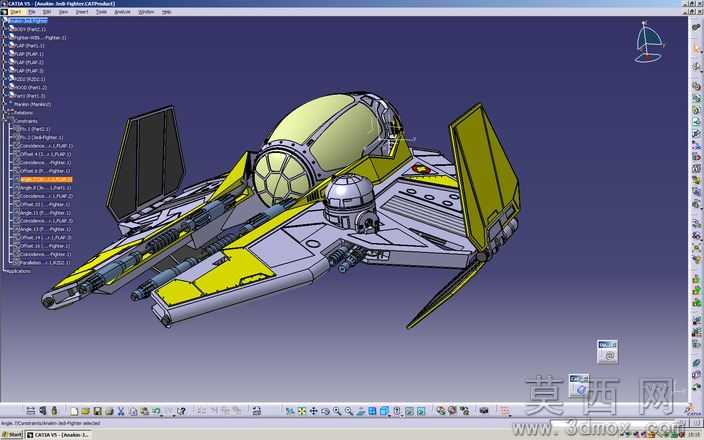

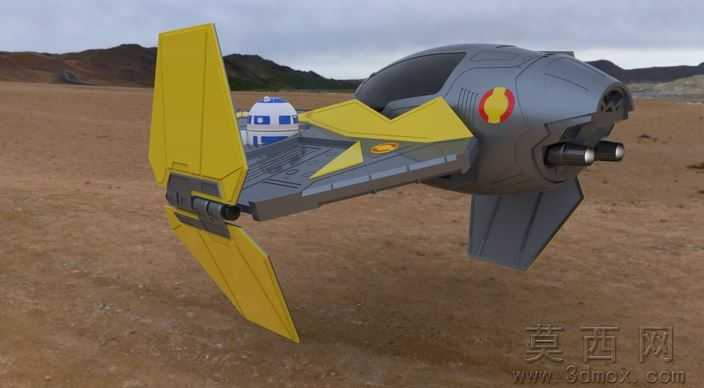

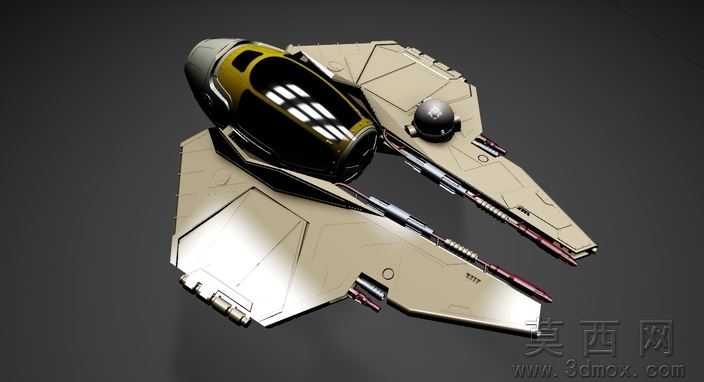

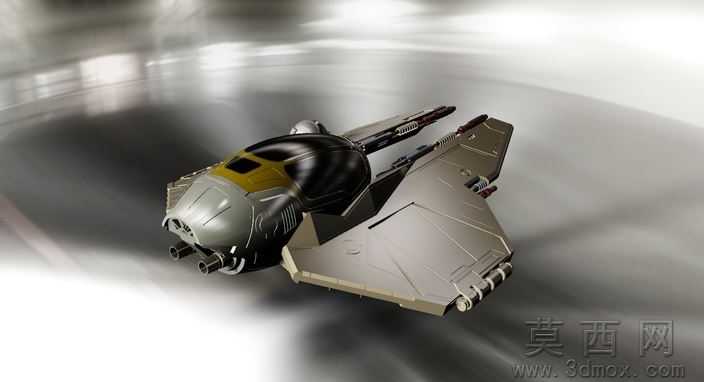

本模型为科幻题材的阿纳金绝地战斗机三维设计成果，建模阶段依托CATIA V5平台完成全流程构建，首先通过草图绘制模块勾勒战机整体轮廓，以机身中轴线为基准完成左右对称结构的草图约束，对机头尖锐造型、座舱球形曲面、尾翼大角度倾斜结构分别绘制基准线，通过多截面曲面、扫掠、填充等曲面命令完成复杂气动外形的构建，再通过厚曲面、布尔运算将曲面转化为实体结构，过程中反复调整曲率参数保证造型还原度，同时对机身挂载的宇航技工机器人附属结构单独建模，完成部件间的装配约束，确保各部件相对位置准确无干涉。参数设计层面，模型严格参照影视原作的比例设定，将机身长度、翼展、尾翼高度、座舱直径等关键尺寸按比例换算为建模参数，对机身蒙皮分块线、尾翼铰接结构、引擎喷口细节等部位设置独立参数组，支持后续修改调整，所有特征保留完整参数化历史记录，方便使用者根据需求调整造型比例或细节结构。渲染材质环节，机身主体采用哑光深灰金属材质，搭配亮黄色高饱和装饰涂装，还原原作标志性的黄灰配色方案，座舱罩设置半透明深色聚碳酸酯材质效果，添加轻微反射与折射参数模拟真实座舱玻璃质感，尾翼与机翼结构做分色处理，金属部件添加轻微磨损做旧效果，地面场景采用荒漠沙土材质，搭配阴天漫反射环境光，完成写实风格的渲染输出，充分展现战机的科幻质感。结构原理上，该战机为单人驾驶星际作战载具，采用前置尖锐机头降低高速飞行阻力，球形全向视野座舱保障飞行员观测范围，双侧后置引擎提供飞行动力，大尺寸垂直尾翼搭配可动翼面保障飞行姿态控制，机身侧方预留宇航技工机器人搭载位，可实现飞行过程中的故障检修与导航辅助，整体结构符合科幻设定中的高速星际战机的功能逻辑。软件兼容层面，模型输出包含STEP、IGES通用三维格式，同时附带STL格式文件，可兼容SolidWorks、UG、Pro/E等主流三维设计软件，支持直接导入用于装配验证、结构分析，STL格式可直接用于3D打印制作实体模型，不同格式文件均经过破面检查与修复，导入后无需额外处理即可使用。研发教学应用层面，该模型可作为CATIA曲面建模教学的典型案例，帮助学习者掌握复杂曲面造型、对称结构建模、多部件装配的操作技巧，也可作为科幻载具设计、航空爱好者的参考素材，同时可用于3D打印制作收藏摆件，或作为影视动画、游戏开发的资产素材使用，为科幻题材的载具设计提供造型参考。
