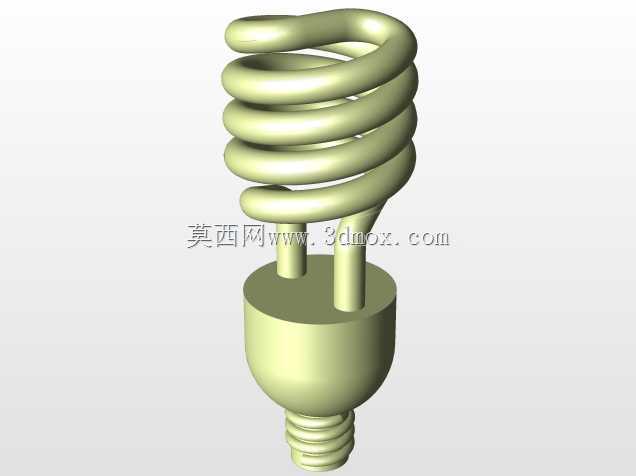

螺旋紧凑型节能荧光灯三维结构设计

日常民用与商用照明场景中，螺旋型紧凑型荧光灯是替代传统白炽灯的常用照明器件，这类器件的三维结构建模需要兼顾灯管成型逻辑、灯头装配匹配、内部电子件排布空间等多个工程维度，不能仅做外观曲面的堆砌。从实际应用场景来看，这类CFL灯泡适配常规E27通用螺口灯座，可直接替换同接口的白炽灯产品，广泛用于家居室内照明、办公区域普通照明、商超公共区域基础照明等场景，相比传统白炽灯具备更高的光效、更长的使用寿命，在LED照明普及前是节能改造的核心选型产品。

从产品功能特性来看，螺旋结构的灯管设计核心目的是在有限的纵向空间内拉长荧光灯管的有效放电长度，在不扩大灯具占用空间的前提下达到更高的光通量输出，相比早期的U型、2U型紧凑型荧光灯，螺旋结构的空间利用率更高，灯管排布更紧凑，整灯的径向尺寸可以控制在更小的范围内，适配更多灯罩的安装边界。建模过程中需要重点把控螺旋灯管的螺距、管径、螺旋升角参数，螺旋升角过大会导致灯管顶部弯折处应力集中，实际生产过程中玻璃管弯制时容易出现壁厚不均甚至开裂的问题，螺距过小则会导致相邻灯管间距不足，工作过程中灯管热量聚集，加快荧光粉老化速度，缩短整灯使用寿命。

灯头部分采用标准螺口结构设计，建模时需要严格匹配通用螺口的尺寸公差，螺纹的牙型角、螺距、大径小径参数都要符合通用灯头的安装标准，保证实际装配时可以顺畅拧入常规灯座，同时保证接触电极的位置精度，避免出现安装后接触不良、通电闪断的问题。灯头与灯管衔接的塑壳部分，内部需要预留电子镇流器的安装空间，建模时要考虑塑壳内壁的卡扣、筋位结构，这些结构用于固定内部的电子元器件与灯管引脚，同时要保证塑壳外壁与灯管下端的衔接过渡顺滑，没有突兀的棱角，避免装配过程中划伤操作人员，也能提升整灯的外观一致性。

设计思路上，这类螺旋灯管的建模不能直接用普通螺旋线扫掠完成，因为灯管下端需要过渡为两根平行的直管段插入塑壳内部，连接电子镇流器的输出端，所以螺旋线的末端需要做平滑的收束过渡，保证扫掠出来的灯管曲面在过渡段没有褶皱、曲率突变，还原实际玻璃管弯制的工艺形态。灯管顶部的圆弧收尾部分也要做曲率连续处理，实际生产中这个位置是玻璃管加热弯制的闭合端，曲面过渡要自然，不能出现生硬的折角，否则不仅不符合实际生产工艺，渲染出的效果也会失真。

从安装边界来看，整灯的径向最大尺寸为螺旋灯管的最大外径，这个尺寸需要控制在常规灯罩的最小通过直径以内，避免安装时灯管与灯罩内壁发生干涉；整灯的总长度为灯头底部触点到灯管顶部的垂直距离，选型时需要匹配灯具的内部深度，避免安装后灯泡突出灯罩或者顶到灯罩内部的反光结构。建模过程中还要考虑整灯的重心位置，螺旋灯管的重量分布要均匀，避免安装后灯头受力偏载，长期使用出现灯座松动的问题。

从结构细节来看，灯管与塑壳的衔接位置需要做密封结构设计，实际生产中这个位置会用阻燃胶做密封固定，建模时要预留打胶的环形槽位，保证胶水可以均匀填充缝隙，既可以固定灯管，也能避免灰尘、蚊虫进入塑壳内部影响电子镇流器的工作稳定性。灯头的金属部分与塑壳的连接要做滚花或者卡扣结构，保证金属灯头与塑壳之间可以牢固结合，承受安装拧动时的扭矩，不会出现灯头与塑壳相对转动、内部引线被拧断的问题。

针对不同的应用场景，这类螺旋CFL灯泡的螺旋圈数可以根据功率需求调整，功率越大需要的灯管有效长度越长，对应的螺旋圈数越多，整灯的纵向尺寸也会相应增加，建模时可以通过调整螺旋线的圈数参数快速适配不同功率的产品结构，不需要重新搭建整体模型框架，提升系列化产品的设计效率。同时建模过程中要区分玻璃灯管、塑壳、金属灯头、接触电极几个不同的零件部分，分别赋予对应的材质属性，方便后续做结构干涉检查、装配模拟以及渲染出图，也能为后续的工程图导出、生产开模提供准确的三维数据支撑。
