六尖星形球形关节创意机械结构

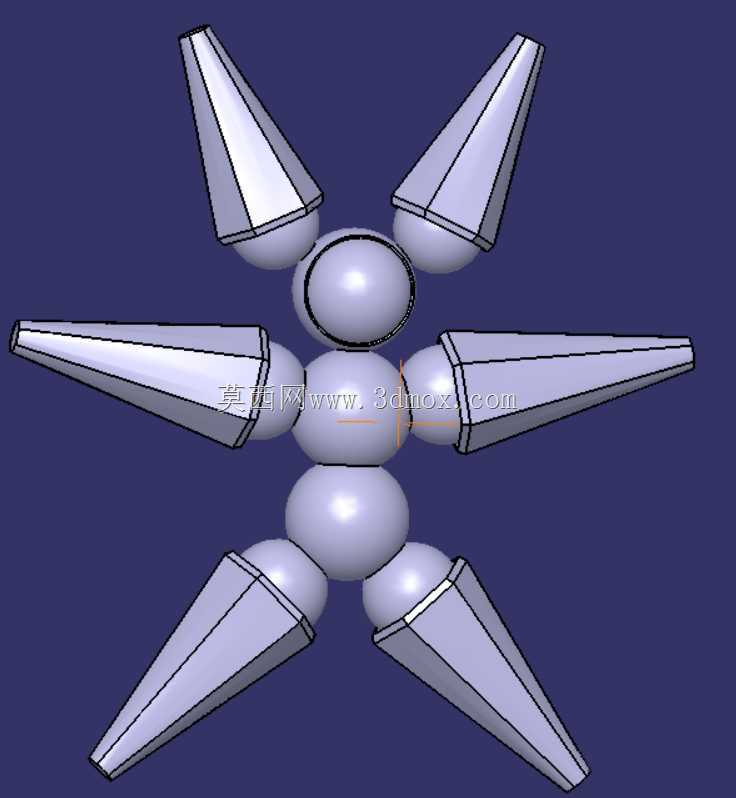

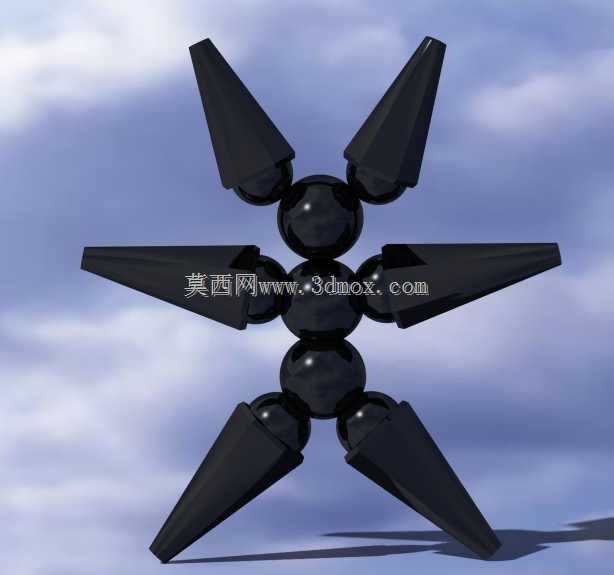

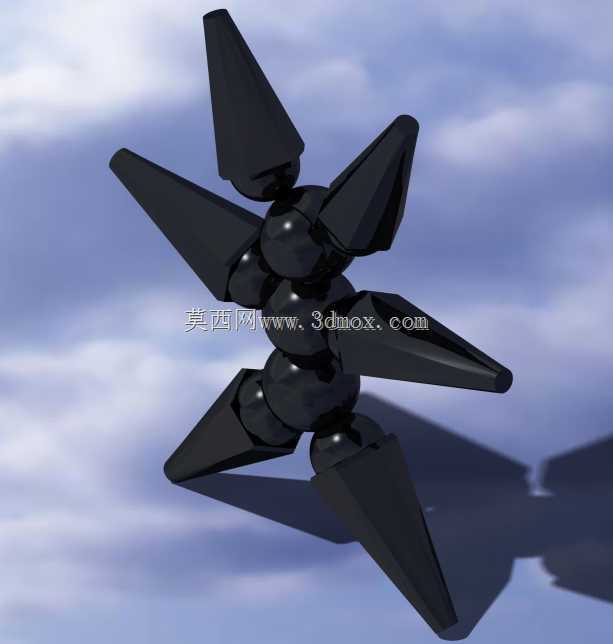

　　这款六尖星形球形关节结构，在工业展示、科普教具以及创意机械摆件领域有着明确的应用场景，可作为机械结构原理演示的具象载体，帮助从业者直观理解多自由度铰接结构的运动逻辑，也可作为工业文创产品的核心结构件，适配展厅展陈、教学演示等多种实际用途。从功能特性来看，该结构以中心串联的三个球体作为铰接核心，六个锥形尖臂分别通过球铰结构与中心球体连接，每个尖臂都可绕对应的球心实现一定角度的摆动，整体可呈现出不同的开合形态，在无外力约束时依靠结构自身的对称配重保持稳定的六向伸展状态，受力时可通过球铰的转动分散局部载荷，避免应力集中在单一连接点上。

　　设计过程中优先考虑了结构的对称性与运动协调性，六个锥形尖臂采用完全一致的几何参数，以中心球体的球心为原点呈60度夹角均匀分布，相邻尖臂之间预留了足够的摆动间隙，避免运动过程中发生结构干涉；中心串联的三个球体直径保持一致，上下两个球体分别连接两个尖臂，中间球体连接两个尖臂，这种布局让整体结构的重心落在中心球体的球心位置，无需额外配重即可实现静态稳定放置。从外形尺寸与安装边界来看，该结构整体外接圆直径可根据实际使用需求进行等比例缩放，作为桌面摆件使用时外接圆直径可控制在150mm至200mm区间，此时单个锥形尖臂的长度约为外接圆半径的二分之一，球铰连接处的配合间隙控制在0.1mm至0.2mm之间，既保证转动的顺滑度，又不会出现松旷晃动的问题；作为教学演示教具使用时可将外接圆直径放大至300mm至500mm，此时球铰部分可加装阻尼结构，让尖臂可停留在任意摆动角度，方便演示不同的结构形态。

　　结构的安装基准面为六个尖臂处于水平伸展状态时的最低接触面，安装时需保证基准面与支撑面完全贴合，避免因放置倾斜导致重心偏移出现侧翻；若需要将该结构集成到其他设备或展架上，可在中心球体的底部预留螺纹安装孔，安装孔的轴线与结构的中心对称轴重合，螺纹规格可根据整体尺寸选择M4至M8的标准螺纹，安装时需保证连接螺栓的拧紧力矩控制在合理范围，避免过大的压紧力导致球铰结构卡滞，影响正常的转动功能。

　　在细节设计上，锥形尖臂采用等锥度设计，锥度控制在1:8至1:10之间，尖臂与球体连接的根部做了R3至R5的圆角过渡，减少应力集中的同时提升了结构的整体视觉协调性；球体表面与尖臂的铰接接触面做了光滑处理，降低转动过程中的摩擦阻力，若需要提升结构的耐磨性能，可在铰接接触面镶嵌聚四氟乙烯衬套，无需额外添加润滑剂即可实现长期顺畅转动。该结构的运动逻辑清晰，每个尖臂的摆动角度范围受相邻尖臂的间隙限制，最大摆动角度可达到30度至45度，通过调整尖臂根部的倒角尺寸可对摆动角度范围进行微调，适配不同的使用需求；当六个尖臂同步向内收拢时，整体结构可收缩为近似球形的紧凑形态，收拢后的整体直径约为伸展状态外接圆直径的三分之一，方便收纳与运输。在材料选择上，作为摆件使用时可采用ABS塑料或树脂材料通过3D打印制作，整体重量较轻且表面处理方便；作为教学教具使用时可采用铝合金材质通过机加工制作，结构强度更高且耐磨性能更好，可满足频繁演示操作的使用需求。
