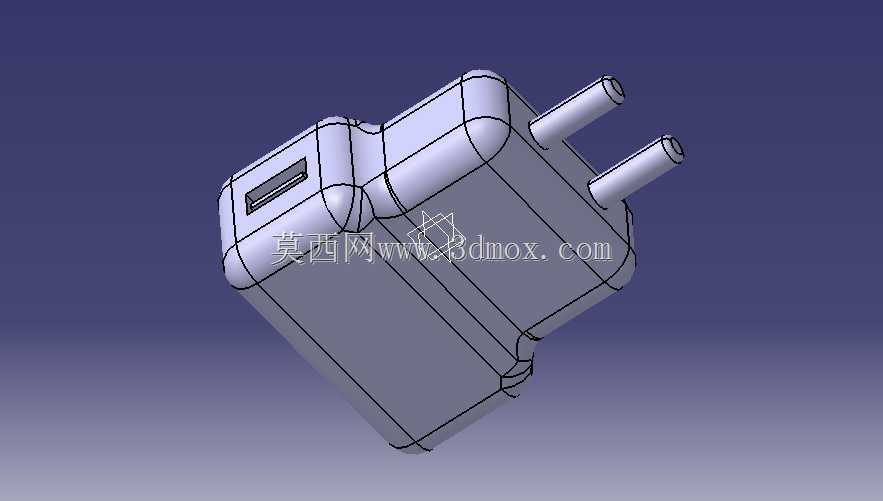

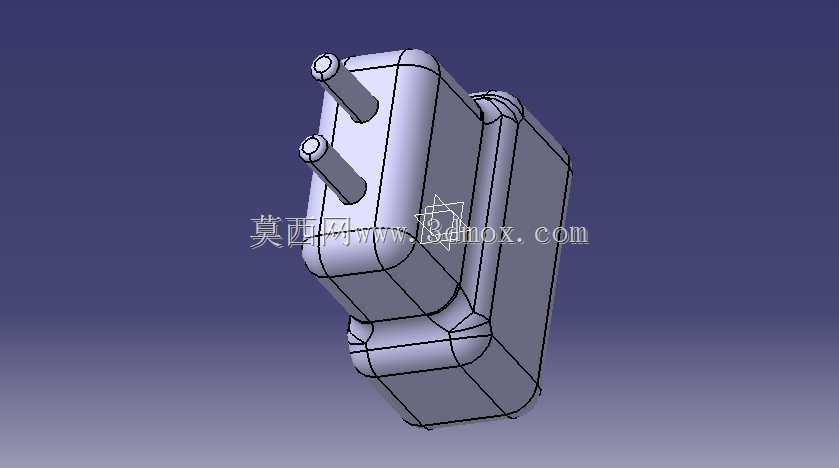

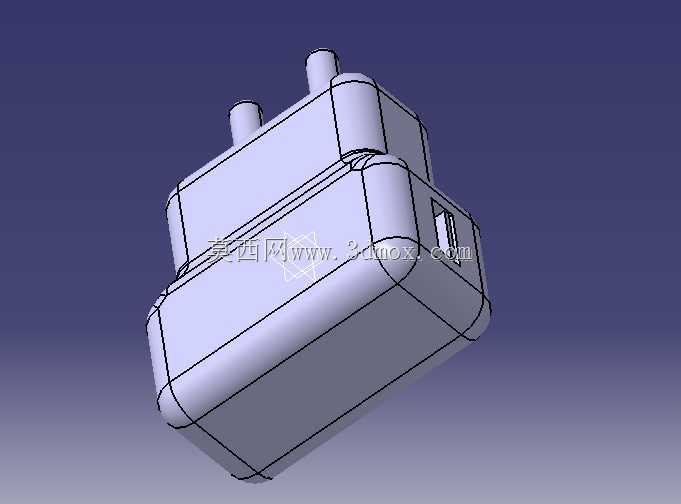

欧规插脚式手机电源适配器三维结构

日常接触的墙插式手机充电器，看似是结构简单的消费数码配件，实际在结构设计阶段要兼顾安规要求、插装适配、内部器件排布、外壳防护等多重约束，这款欧规双插脚的充电器结构，就是针对民用低压供电场景做的落地化结构设计。先从实际使用场景说起，这类充电器主要适配欧盟地区民用两相墙插，也可兼容国内同规格两孔插座，核心用途是把市电220V交流电转换为5V/9V/12V等档位的低压直流电，给手机、TWS耳机、小型智能穿戴设备供电，日常使用中会频繁插拔、随包携带，所以结构设计上首先要考虑抗跌落、插脚强度、外壳接缝密封性这些实际使用中的损耗问题。

设计思路上，整体采用一体式注塑外壳分件逻辑，上下壳通过卡扣加超声焊接的方式拼合，不需要额外打螺丝，既可以简化装配工序，也能避免螺丝孔位带来的缝隙进灰、绝缘风险。插脚部分采用内嵌式铜质插脚，插脚根部做了加宽的定位凸台，和外壳内部的定位槽过盈配合，避免频繁插拔后插脚松动歪斜，插脚的中心距严格遵循欧规两插的安规尺寸要求，伸出外壳的长度、插脚直径都匹配标准插座的夹持弹片行程，保证插入后接触电阻稳定，不会出现松脱打火的问题。外形上整体做了大圆角过渡处理，没有尖锐棱角，一方面是握持插拔的时候手感更顺滑，不会硌手，另一方面跌落的时候圆角可以分散冲击力，减少外壳开裂的概率，插脚所在的端面和外壳主体做了小角度的斜面过渡，插入插座的时候可以顺着角度施力，不需要完全垂直对准也能顺利插合。

尺寸边界上，整体轮廓控制在常规口袋可容纳的范围，不会因为体积过大挤占插排上相邻的插孔位置，插脚端面的平面度做了严格管控，保证两个插脚的端面在同一平面上，插入插座时两个插脚可以同时接触弹片，避免单脚先接触带来的瞬时拉弧问题。外壳侧面预留了USB输出口的安装位，开口尺寸和USB母座的外形做了零间隙配合，母座通过内部的定位骨位卡紧，不会因为频繁插拔数据线出现母座内陷的问题。内部腔体的排布上，高压侧和低压侧之间预留了足够的安规距离，插脚连接的高压弹片和低压输出端之间隔了绝缘挡墙，避免高压击穿带来的安全隐患，腔体内部的筋位同时兼顾PCB板定位和散热导流的作用，充电过程中器件产生的热量可以通过筋位传导到外壳表面散出，不会出现局部积热过热的问题。

实际选型参考的时候，这个结构可以直接作为小功率电源适配器的结构基础，根据实际输出功率的大小调整内部腔体尺寸，适配不同规格的变压器、电容、PCB板布局，外壳的表面处理可以根据需求做亮面或者磨砂质感，插脚也可以根据销售地区的标准替换成美规、英规、国标等不同规格的插脚组件，整体的分件逻辑、卡扣位置、定位方式都可以通用，只需要调整插脚安装位的尺寸就能快速适配不同地区的安规要求。另外在安装边界上，外壳的超声线位置做了0.3mm的溢料槽，焊接的时候多余的塑胶会溢到槽内，不会在外壳表面形成明显的披锋，省去后续的披锋修整工序，装配的时候上下壳通过周边的卡扣预固定，不需要额外做治具压合定位就能直接进超声焊接工序，能有效提升装配线的生产效率。
